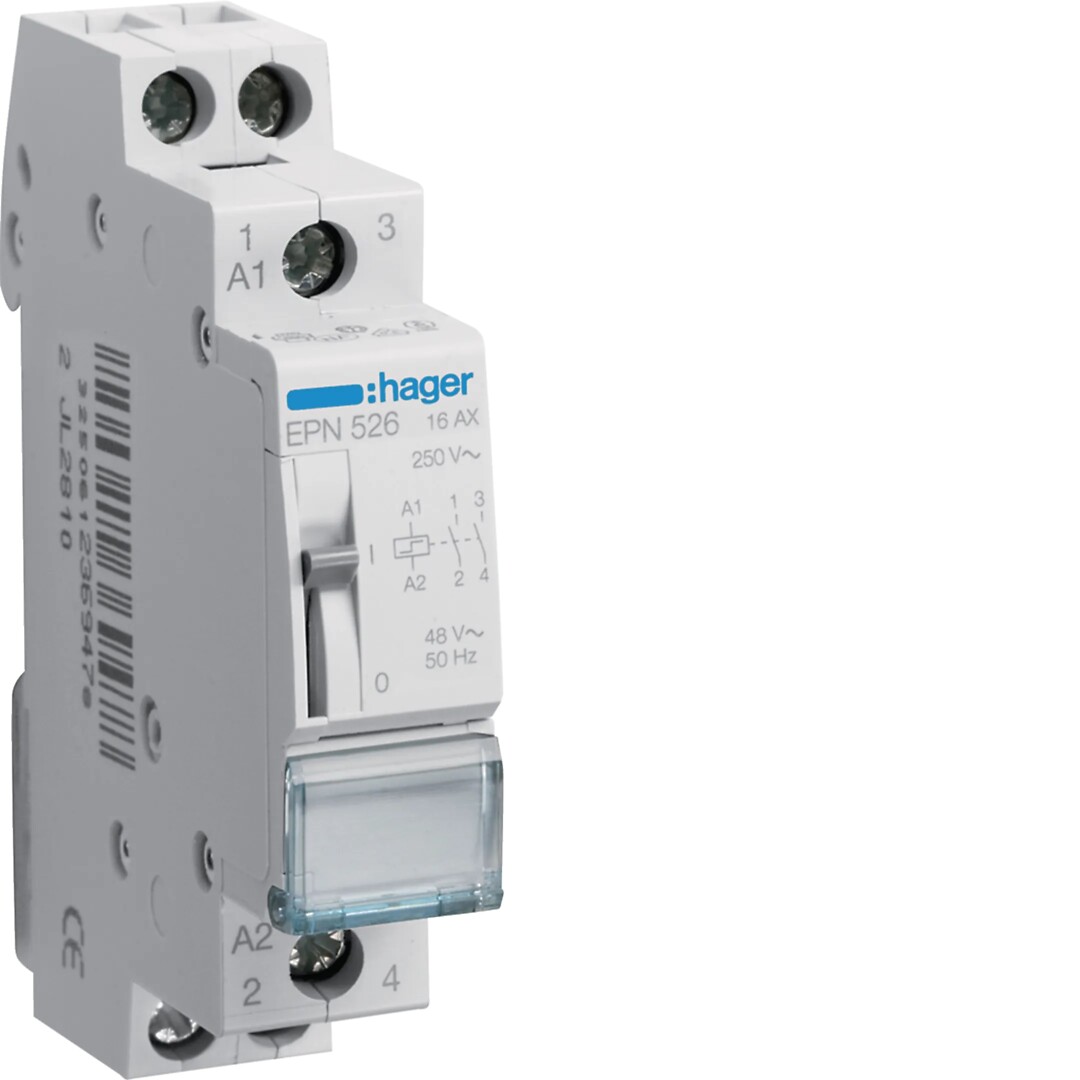

Impulssrelee 16A, 2NO, 48V, 1 moodul

Name: Impulssrelee 16A, 2NO, 48V, 1 moodul
Brand: Hager
SKU: 12965

Tootekood: EPN526

Kaubamärk: Hager

GTIN: 3250612369478

Minimaalne pakendi suurus: 1 tükk

Impulssrelee on mõeldud valgustuse ja muude üldkoormuste juhtimiseks impulssjuhtimise abil. Seade sobib hästi elu-, äri- ja avalike hoonete elektripaigaldistesse, kus on vajalik mugav mitmest kohast juhitav lülituslahendus. Relee on varustatud 2 normaalasendis avatud (NO) kontaktiga ning nimivooluga 16 A. Juhtpinge võimaldab kasutamist nii 48 VAC kui ka 24 VDC juhtimisahelates. Kompaktne konstruktsioon võtab kilbis vaid 1 moodulikoha ning sobib paigaldamiseks DIN-liistule.

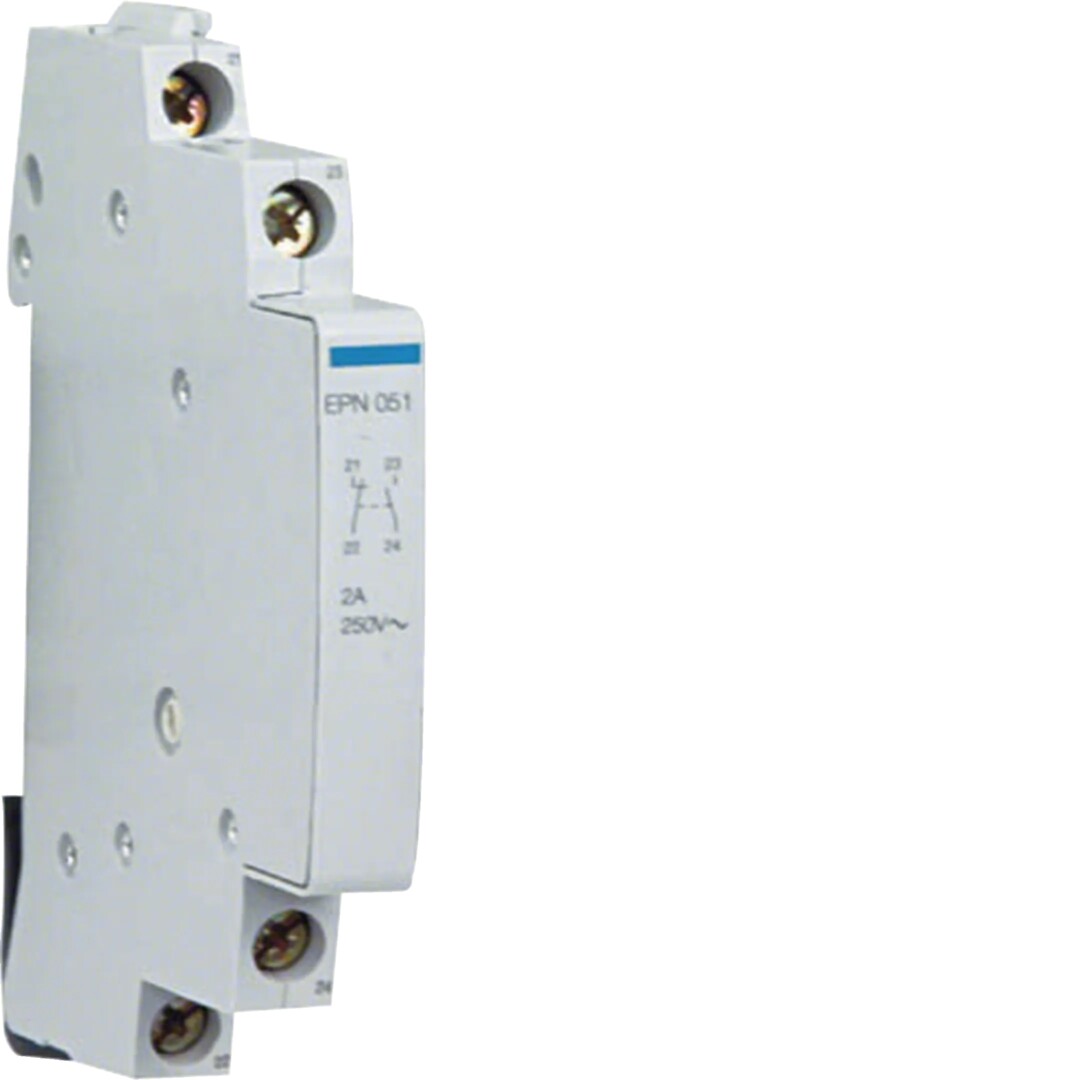

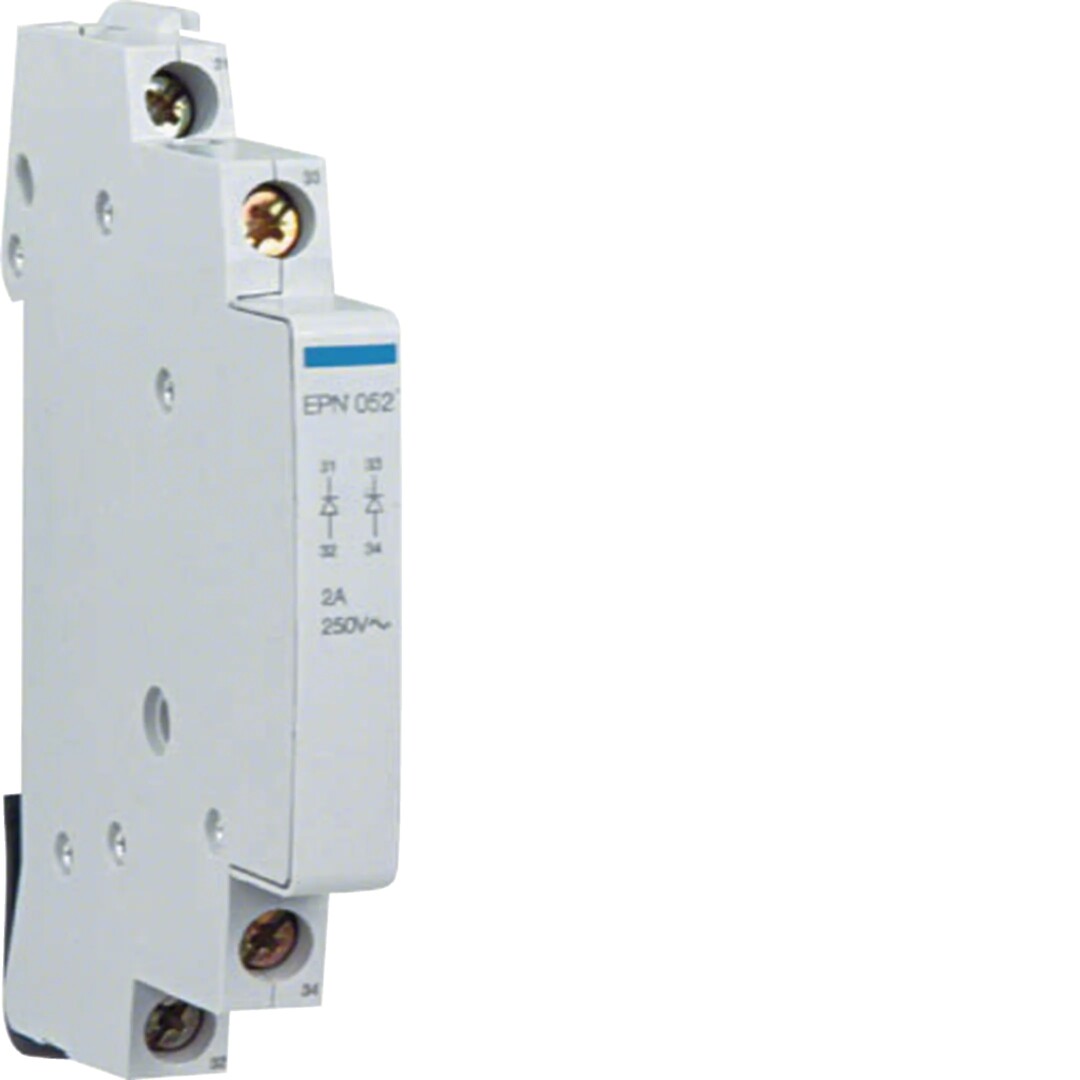

Seade vastab BGVA2 puutekaitsenõuetele ning on varustatud kontaktiasendi näidikuga, mis võimaldab kiiresti kontrollida relee tööolekut. Lisaks on releel käsitsi juhtimise võimalus otse seadmel ning integreeritud märgistuskoht lihtsamaks tähistamiseks elektrikilbis. Impulssreleed saab täiendada järelepaigaldatavate lisamoodulitega, mis võimaldavad lisada näiteks: abikontakte, kella juhtimise funktsioone, rühmajuhtimise funktsioone. Seade võimaldab ühendada kuni 6 mm² painduvaid ja 10 mm² jäiku juhte ning töötab temperatuurivahemikus –5 kuni +40 °C.

Pikkus (mm)	63
Laius (mm)	17.5
Kõrgus (mm)	83

Funktsioon	Mehaaniline lüliti
Paigaldusmeetod	DIN raudtee
Laius modulaarsete vahemaade arvus	17.5
Sisseehitussügavus	63 mm

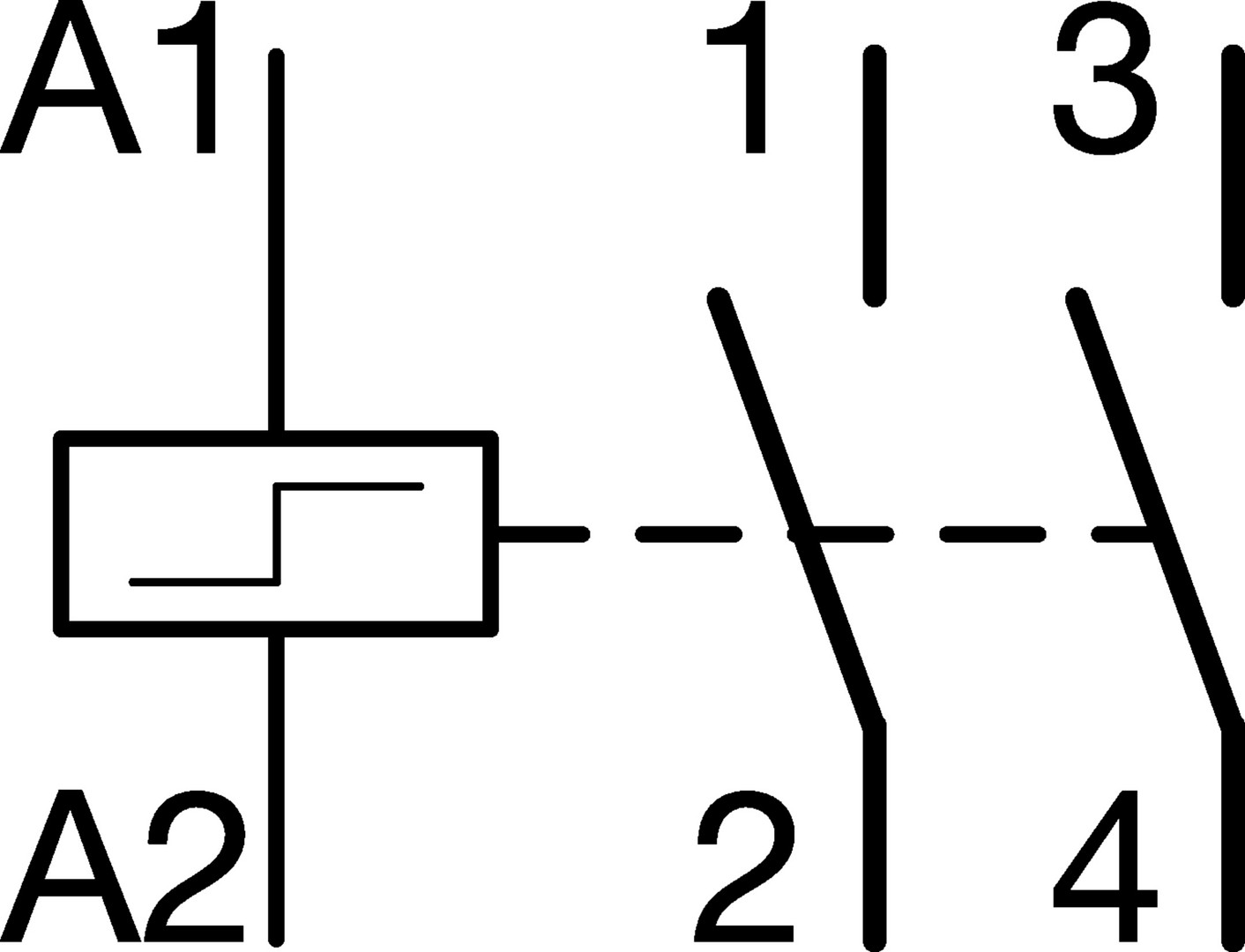

Kontaktide arv tavapäraselt avatud kontaktina	2
Juhtimispinge 1	48 V
Juhtimispinge 1	48 V
Juhtimispinge tüüp 1	AC
Sagedusjuhtimispinge 1	50 Hz
Sagedusjuhtimispinge 1	60 Hz
Juhtimispinge 2	24 V
Juhtimispinge 2	24 V
Juhtimispinge tüüp 2	DC
Sageduse juhtimispinge 2	50 Hz
Sageduse juhtimispinge 2	60 Hz
Nimilülituse vool	16 A
Toitepinge	250 V
Toitepinge	250 V
Toitepinge tüüp	AC
Maksimaalne hõõglampide koormus	1800 W
Maksimaalne koormus luminofoorlambiga	800 VA
Maksimaalne koormus luminofoorlamp (Duo vooluring)	1600 VA
Maksimaalne koormus luminofoorlamp (paralleelselt kompenseeritud)	900 VA
Maksimaalne lülitusvool (cos phi = 0,6)	16 A
Sobib käsitsi juhtimiseks	Jah

Pakendi suurus 1 (MOQ)	1
Pakendi suurus 1 pikkus (mm)	20
Pakendi suurus 1 laius (mm)	100
Pakendi suurus 1 kõrgus (mm)	80
Pakendi suurus 1 brutokaal (kg)	0.08
Pakendi suurus 2 (pakk)	60
Pakendi suurus 2 pikkus (mm)	95
Pakendi suurus 2 laius (mm)	80
Pakendi suurus 2 kõrgus (mm)	18
Pakendi suurus 2 brutokaal (kg)	0.136
Pakendi suurus 3 (ülekaal)	1728
Pakendi suurus 3 pikkus (mm)	372
Pakendi suurus 3 laius (mm)	321
Pakendi suurus 3 kõrgus (mm)	214
Pakendi suurus 3 brutokaal (kg)	15.267
Pakendi suurus 4 (kaubaalus)	2592
Pakendi suurus 4 pikkus (mm)	1200
Pakendi suurus 4 laius (mm)	800
Pakendi suurus 4 kõrgus (mm)	1006
Pakendi suurus 4 brutokaal (kg)	389.408
