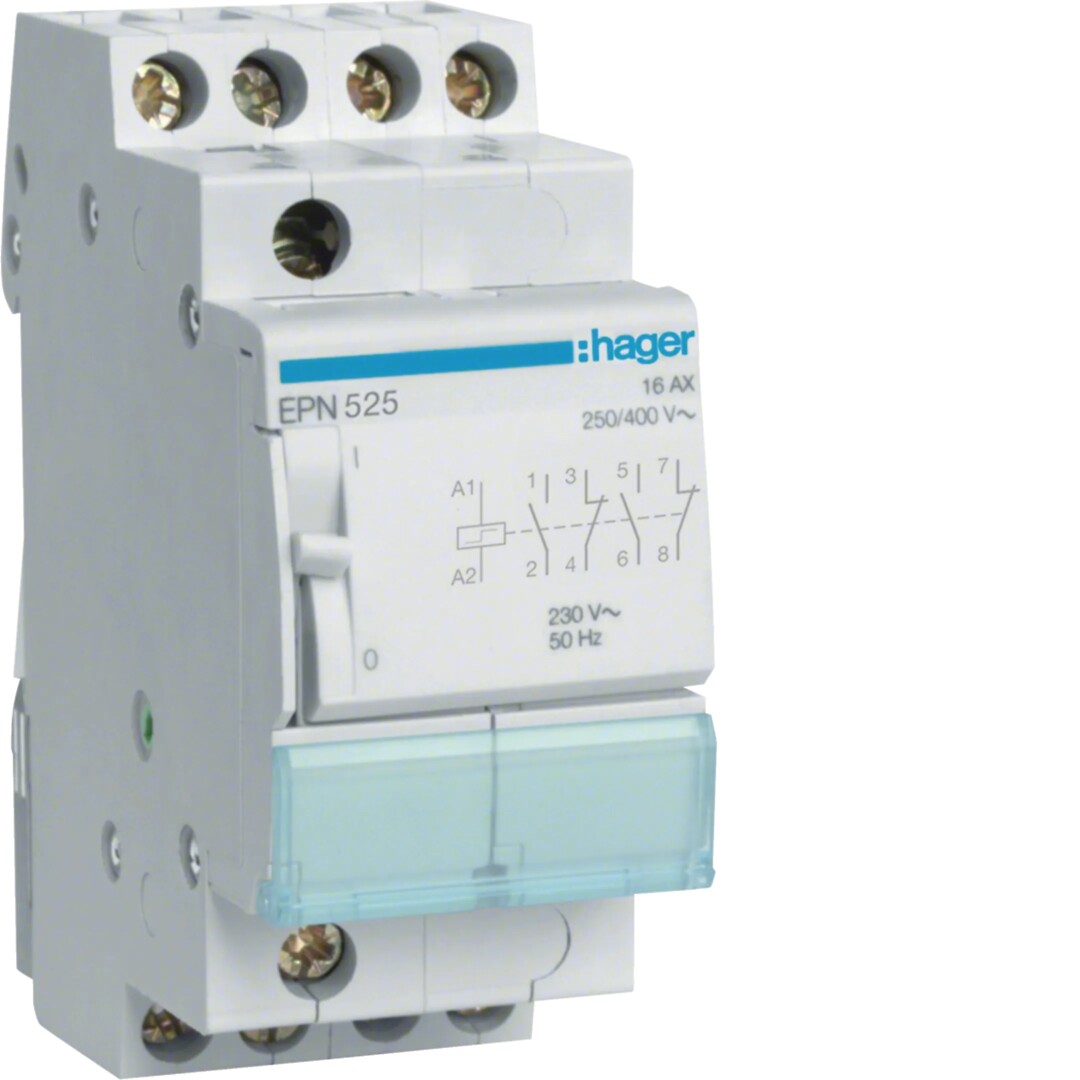

Impulssrelee 2NO+2NC, 16A, 230V (230VAC/110VDC), 2 moodulit

Name: Impulssrelee 2NO+2NC, 16A, 230V (230VAC/110VDC), 2 moodulit
Brand: Hager
SKU: 12964

Tootekood: EPN525

Kaubamärk: Hager

GTIN: 3250612369485

Minimaalne pakendi suurus: 1 tükk

Impulssrelee on mõeldud valgustuse ja muude üldkoormuste juhtimiseks impulssjuhtimise abil. Seade sobib hästi elu-, äri- ja avalike hoonete elektripaigaldistesse, kus on vajalik mugav mitmest kohast juhitav lülituslahendus ning mitme vooluahela samaaegne juhtimine. Relee on varustatud 2 normaalasendis avatud (NO) ja 2 normaalasendis suletud (NC) kontaktiga ning nimivooluga 16 A. Juhtpinge võimaldab kasutamist nii 230 VAC kui ka 110 VDC juhtimisahelates. Kompaktne konstruktsioon võtab kilbis 2 moodulikohta ning sobib paigaldamiseks DIN-liistule.

Seade vastab BGVA2 puutekaitsenõuetele ning on varustatud kontaktiasendi näidikuga, mis võimaldab kiiresti kontrollida relee tööolekut. Lisaks on releel käsitsi juhtimise võimalus otse seadmel ning integreeritud märgistuskoht lihtsamaks tähistamiseks elektrikilbis. Impulssreleed saab täiendada järelepaigaldatavate lisamoodulitega, mis võimaldavad lisada näiteks: abikontakte, kella juhtimise funktsioone, rühmjuhtimise funktsioone. Seade võimaldab ühendada kuni 6 mm² painduvaid ja 10 mm² jäiku juhte ning töötab temperatuurivahemikus –5 kuni +40 °C.

Pikkus (mm)	4
Laius (mm)	9.5
Kõrgus (mm)	8

Funktsioon	Mehaaniline lüliti
Paigaldusmeetod	DIN raudtee
Laius modulaarsete vahemaade arvus	35
Sisseehitussügavus	63 mm
Kontaktide arv tavapäraselt avatud kontaktina	2
Kontaktide arv tavaliselt suletud kontaktina	2
Juhtimispinge 1	230 V
Juhtimispinge 1	230 V
Juhtimispinge tüüp 1	AC
Sagedusjuhtimispinge 1	50 Hz
Sagedusjuhtimispinge 1	60 Hz
Juhtimispinge 2	110 V
Juhtimispinge 2	110 V
Juhtimispinge tüüp 2	DC
Sageduse juhtimispinge 2	50 Hz
Sageduse juhtimispinge 2	60 Hz
Nimilülituse vool	16 A
Toitepinge	250 V
Toitepinge	250 V
Toitepinge tüüp	AC
Maksimaalne hõõglampide koormus	1800 W
Maksimaalne koormus luminofoorlambiga	800 VA
Maksimaalne koormus luminofoorlamp (Duo vooluring)	1600 VA
Maksimaalne koormus luminofoorlamp (paralleelselt kompenseeritud)	900 VA
Maksimaalne lülitusvool (cos phi = 0,6)	16 A
Sobib käsitsi juhtimiseks	Jah

Pakendi suurus 1 (MOQ)	1
Pakendi suurus 1 pikkus (mm)	40
Pakendi suurus 1 laius (mm)	100
Pakendi suurus 1 kõrgus (mm)	80
Pakendi suurus 1 brutokaal (kg)	0.276
Pakendi suurus 2 (pakk)	108
Pakendi suurus 2 pikkus (mm)	100
Pakendi suurus 2 laius (mm)	80
Pakendi suurus 2 kõrgus (mm)	45
Pakendi suurus 2 brutokaal (kg)	0.275
Pakendi suurus 3 (ülekaal)	3456
Pakendi suurus 3 pikkus (mm)	360
Pakendi suurus 3 laius (mm)	315
Pakendi suurus 3 kõrgus (mm)	215
Pakendi suurus 3 brutokaal (kg)	16.842
Pakendi suurus 4 (kaubaalus)	1440
Pakendi suurus 4 pikkus (mm)	1200
Pakendi suurus 4 laius (mm)	800
Pakendi suurus 4 kõrgus (mm)	998
Pakendi suurus 4 brutokaal (kg)	427.208
