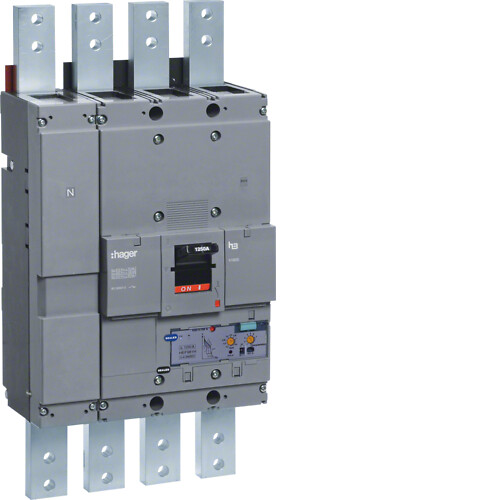

Kaitselüliti h1600, 4P, 1250A, 50kA, LSI

Tootekood: HNF981H

Kaubamärk: Hager

GTIN: 3250613349912

Tootevalik: H3

Minimaalne pakendi suurus: 1 tükk

h1600 seeria kompaktkaitselüliti on loodud generaatorite, elektripaigaldiste ja jaotusvõrkude usaldusväärseks kaitsmiseks suuremate voolukoormuste korral. 4-pooluseline lüliti nimivooluga 1250 A ja katkestusvõimega 50 kA on varustatud elektroonilise LSI-kaitsereleega, mis võimaldab kaitseparameetreid täpselt seadistada vastavalt rakenduse vajadustele.

Seadistatavad funktsioonid hõlmavad:

  • L – aeglane ülekoormuskaitse
  • S – viivitusega lühisekaitse
  • I – kohene lühisekaitse

Aeglase väljalülituse seadistusvahemik on 0,4–1 × In ning kiire ja kohene väljalülitus on seadistatavad vastavalt kaitsekõverale. Kaitselüliti sobib paigaldamiseks paigaldusplaadile või univers N süsteemi. Käepideme järgi on selgelt eristatavad töörežiimid: sees, väljas ja rakendatud. Standardvarustuses on seade varustatud ühenduslaiendustega ning mehaanilise testnupuga seadme töö kontrollimiseks. Funktsionaalsust saab laiendada erinevate lisatarvikutega vastavalt konkreetse paigalduse vajadustele.

Pikkus (mm) 570
Laius (mm) 280
Kõrgus (mm) 191
Hinnatud püsivool Iu 1250 A
Nimipinge 220 V
Nimipinge 690 V
Nimeline lühise murdmisvõimsus lcu, 400 V, 50 Hz 50 kA
Ülekoormuse vabastusvoolu seadistus 500 A
Ülekoormuse vabastusvoolu seadistus 1250 A
Reguleerimisulatus – viivitamata lühise vabastamine 7000 A
Reguleerimisulatus – viivitamata lühise vabastamine 15000 A
Võimsuskadu 187.5 W
Seadme ehitus Sisseehitatud seadme fikseeritud sisseehitatud tehnika
Integreeritud maandusrikke kaitse Ei
Sobib DIN rööbaste (top hat rail) kinnituseks Ei
DIN rööbas (top hat rail) kinnitus on valikuline Ei
Välja lülitatud indikaatoriga Ei
Integreeritud alapinge vabastusega Ei
Postide arv 4
Põhivooluahela ühenduse asukoht Esikülg
Täielik seade koos kaitseseadmega Jah
Mootorajam integreeritud Ei
Mootorajam on valikuline Jah
Pakendi suurus 1 (MOQ) 1
Pakendi suurus 1 pikkus (mm) 570
Pakendi suurus 1 laius (mm) 191
Pakendi suurus 1 kõrgus (mm) 280
Pakendi suurus 1 brutokaal (kg) 38
Pakendi suurus 2 (pakk) 1
Pakendi suurus 2 pikkus (mm) 625
Pakendi suurus 2 laius (mm) 395
Pakendi suurus 2 kõrgus (mm) 290
Pakendi suurus 2 brutokaal (kg) 39
Pakendi suurus 4 (kaubaalus) 80
Pakendi suurus 4 pikkus (mm) 1200
Pakendi suurus 4 laius (mm) 800
Pakendi suurus 4 kõrgus (mm) 1050
Pakendi suurus 4 brutokaal (kg) 257
Toote detailpilt
Toote detailpilt
Toote detailpilt
Toote detailpilt
