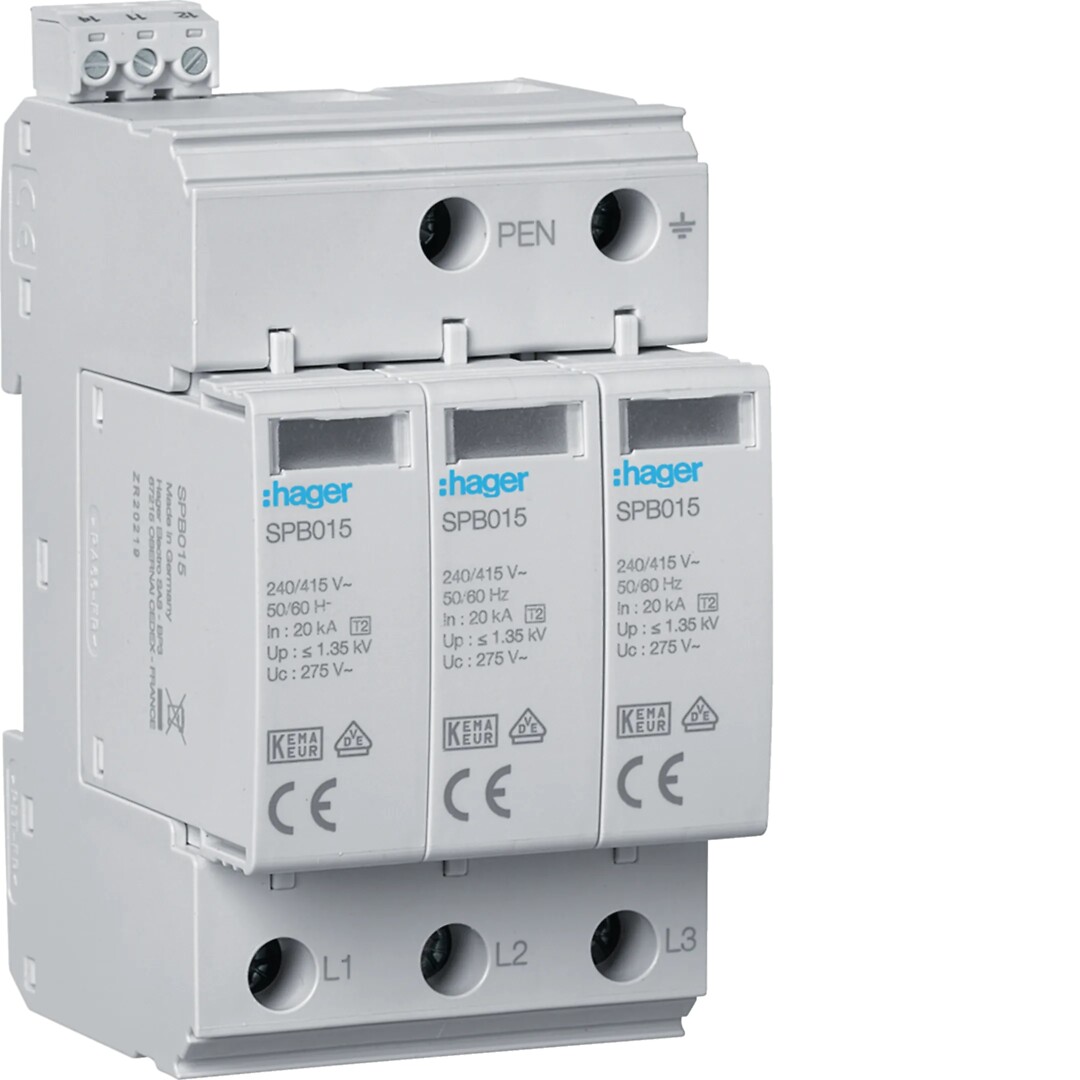

Ülepingekaitse T2, 40kA, 3P, TNC, signaalkontakt
Toote tutvustuspilt
Toote tutvustuspilt
Toote tutvustuspilt
Toote tutvustuspilt
Toote tutvustuspilt
Toote tutvustuspilt

Ülepingekaitse T2, 40kA, 3P, TNC, signaalkontakt

Tootekood: SPB315

Kaubamärk: Hager

GTIN: 3250615514899

Minimaalne pakendi suurus: 1 tükk

3-pooluseline ülepingekaitse T2 on mõeldud elektripaigaldiste kaitsmiseks lülitus- ja liigpingete eest TN-C, TN ja TT süsteemides. Seade sobib kasutamiseks jaotuskeskustes ning tundlike elektri- ja elektroonikaseadmete kaitseks. Ülepingekaitsme maksimaalne lahendusvool Imax 40 kA ning nimilahendusvool In 20 kA (8/20 μs) tagavad usaldusväärse kaitse liigpingete korral. Madal kaitsetase Up 1,35 kV aitab vähendada liigpingetest põhjustatud kahjustuste riski.

Seade on varustatud vahetatavate moodulitega, visuaalse olekuindikaatori ja kaugsignalisatsiooni kontaktiga, mis võimaldab liigpingekaitsme oleku kaugjälgimist automaatika- ja juhtimissüsteemides. DIN-liistule paigaldatav konstruktsioon võtab kilbis 3 moodulikohta. Liigpingekaitse sobib kasutamiseks pingel 230/400 V AC ning võimaldab ühendada kuni 25 mm² painduvaid ja 35 mm² jäikasid juhte.

Pikkus (mm) 65.7
Laius (mm) 53
Kõrgus (mm) 98.7
Süsteemi konfiguratsioon DC Ei
Süsteemi konfiguratsioon IT Ei
Süsteemi konfiguratsioon TN Jah
Süsteemi konfiguratsioon TN-C Jah
Süsteemi konfiguratsioon TN-C-S Ei
Süsteemi konfiguratsioon TN-S Ei
Süsteemi konfiguratsioon TT Ei
Süsteemi konfiguratsioon muu Ei
Juhtmete arv (ilma maandamiseta) 3
Nominaalne tühjenemisvoolu ülepinge vool (8/20) 20 kA
Maksimaalne väljalaske ülepinge vool (8/20) 40 kA
Nominaalne pinge vahelduvvoolu 400 V
Maksimaalne pidev pinge vahelduvvoolu 275 V
Pingekaitse tase 1.35 kV
Pingekaitse tase L-N 1.35 kV
Maksimaalne ülevoolu kaitseseade, paralleelühendus (kaitsme) 125 A
Maksimaalne ülevoolu kaitseseade, jadaühendus (kaitsme) 80 A
Lühise murdmisvõime (ISCCR) 25 kA
Integreeritud lühiskaitse Ei
Integreeritud varukaitse Ei
Lekkevooluvaba Ei
Paigaldusmeetod DIN rööbas (silinderööbas) 35 mm
Ehitusmaht 3 modulaarset vahet
Maksimaalne juhtme ristlõige tahke (tahke, ahelaga) 35 mm²
Maksimaalne juhtme ristlõige painduv (peen niit) 25 mm²
Kaugsignalisatsioonikontaktiga Jah
Signaalimine seadmel Optiline
Kategooria tüüp 2 Jah
Kaitseaste (IP) IP20
Pakendi suurus 1 (MOQ) 1
Pakendi suurus 1 pikkus (mm) 110
Pakendi suurus 1 laius (mm) 85
Pakendi suurus 1 kõrgus (mm) 65
Pakendi suurus 1 brutokaal (kg) 0.349
Pakendi suurus 2 (pakk) 1
Pakendi suurus 2 pikkus (mm) 110
Pakendi suurus 2 laius (mm) 85
Pakendi suurus 2 kõrgus (mm) 65
Pakendi suurus 2 brutokaal (kg) 0.345
Pakendi suurus 3 (ülekaal) 27
Pakendi suurus 3 pikkus (mm) 360
Pakendi suurus 3 laius (mm) 315
Pakendi suurus 3 kõrgus (mm) 225
Pakendi suurus 3 brutokaal (kg) 9.815
Pakendi suurus 4 (kaubaalus) 648
Pakendi suurus 4 pikkus (mm) 1200
Pakendi suurus 4 laius (mm) 800
Pakendi suurus 4 kõrgus (mm) 1050
Pakendi suurus 4 brutokaal (kg) 258.56
