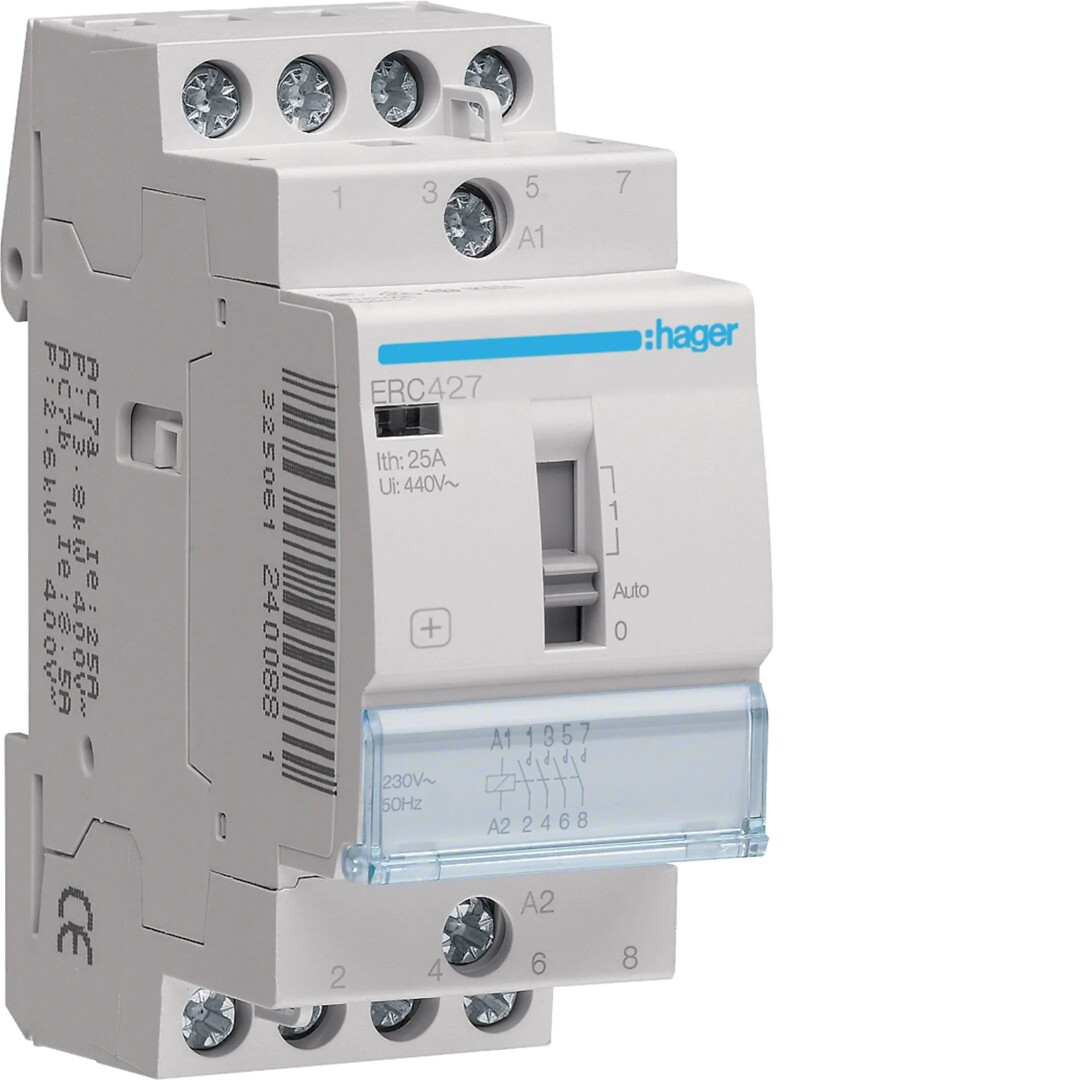

Moodulrelee 25A, 2NO+2NC, 230V

Name: Moodulrelee 25A, 2NO+2NC, 230V
Brand: Hager
SKU: 9267

Tootekood: ERC427

Kaubamärk: Hager

GTIN: 3250612400980

Minimaalne pakendi suurus: 1 tükk

Moodulrelee nimivooluga 25A on mõeldud valgustuse ja muude üldkoormuste töökindlaks juhtimiseks elu-, äri- ja avalikes hoonetes. Relee on varustatud kahe normaalolekus avatud (2 NO) ja kahe normaalolekus suletud (2 NC) kontaktiga, võimaldades samaaegselt realiseerida nii lülitus-, juhtimis- kui ka signalisatsioonifunktsioone. Seadmel on käsitsi juhtimise lüliti, mis võimaldab releed vajadusel otse seadmelt sisse või välja lülitada. Lisaks on releel kontaktiasendi näidik, mis võimaldab kiiresti kontrollida seadme tööseisundit, ning integreeritud märgistuskoht lihtsaks identifitseerimiseks.

Kompaktne 2 mooduli laiune konstruktsioon võimaldab säästa ruumi elektrikilbis ning tagab lihtsa paigalduse DIN-liistule. Vajadusel saab releed täiendada abikontaktiga ESC080, et lisada täiendavaid juhtimis- või signalisatsioonifunktsioone. Mitme relee kõrvuti paigaldamisel tuleb iga teise relee vahele paigaldada vahemoodul LZ060, et tagada piisav õhuringlus ja vältida seadmete liigset kuumenemist.

Pikkus (mm)	69
Laius (mm)	35.8
Kõrgus (mm)	85.4

Nimitööpinge	400 V
Nimitööpinge	400 V
Nimitöövool	25 A
Nimiergastuspinge	230 V
Nimiergastuspinge	230 V
Pinge tüüp (tööpinge)	AC
Pinge tüüp (ergastuspinge)	AC
Kontaktide arv tavapäraselt avatud kontaktina	2
Kontaktide arv tavaliselt suletud kontaktina	2
Maksimaalne hõõglampide koormus	1900 W
Maksimaalne koormus luminofoorlambiga	950 VA
Maksimaalne koormus luminofoorlamp (Duo vooluring)	1990 VA
Maksimaalne koormus luminofoorlamp (paralleelselt kompenseeritud)	810 VA
Liugur käe lüliti jaoks	Jah
Sisseehitussügavus	60 mm
Võimalik lisavarustus	Jah
Kaitseaste (IP)	IP2X

Pakendi suurus 1 (MOQ)	1
Pakendi suurus 1 pikkus (mm)	40
Pakendi suurus 1 laius (mm)	100
Pakendi suurus 1 kõrgus (mm)	80
Pakendi suurus 1 brutokaal (kg)	0.215
Pakendi suurus 2 (pakk)	60
Pakendi suurus 2 pikkus (mm)	99
Pakendi suurus 2 laius (mm)	79
Pakendi suurus 2 kõrgus (mm)	40
Pakendi suurus 2 brutokaal (kg)	0.213
Pakendi suurus 3 (ülekaal)	60
Pakendi suurus 3 pikkus (mm)	360
Pakendi suurus 3 laius (mm)	314
Pakendi suurus 3 kõrgus (mm)	211
Pakendi suurus 3 brutokaal (kg)	13.17
Pakendi suurus 4 (kaubaalus)	1440
Pakendi suurus 4 pikkus (mm)	1200
Pakendi suurus 4 laius (mm)	800
Pakendi suurus 4 kõrgus (mm)	994
Pakendi suurus 4 brutokaal (kg)	339.08
