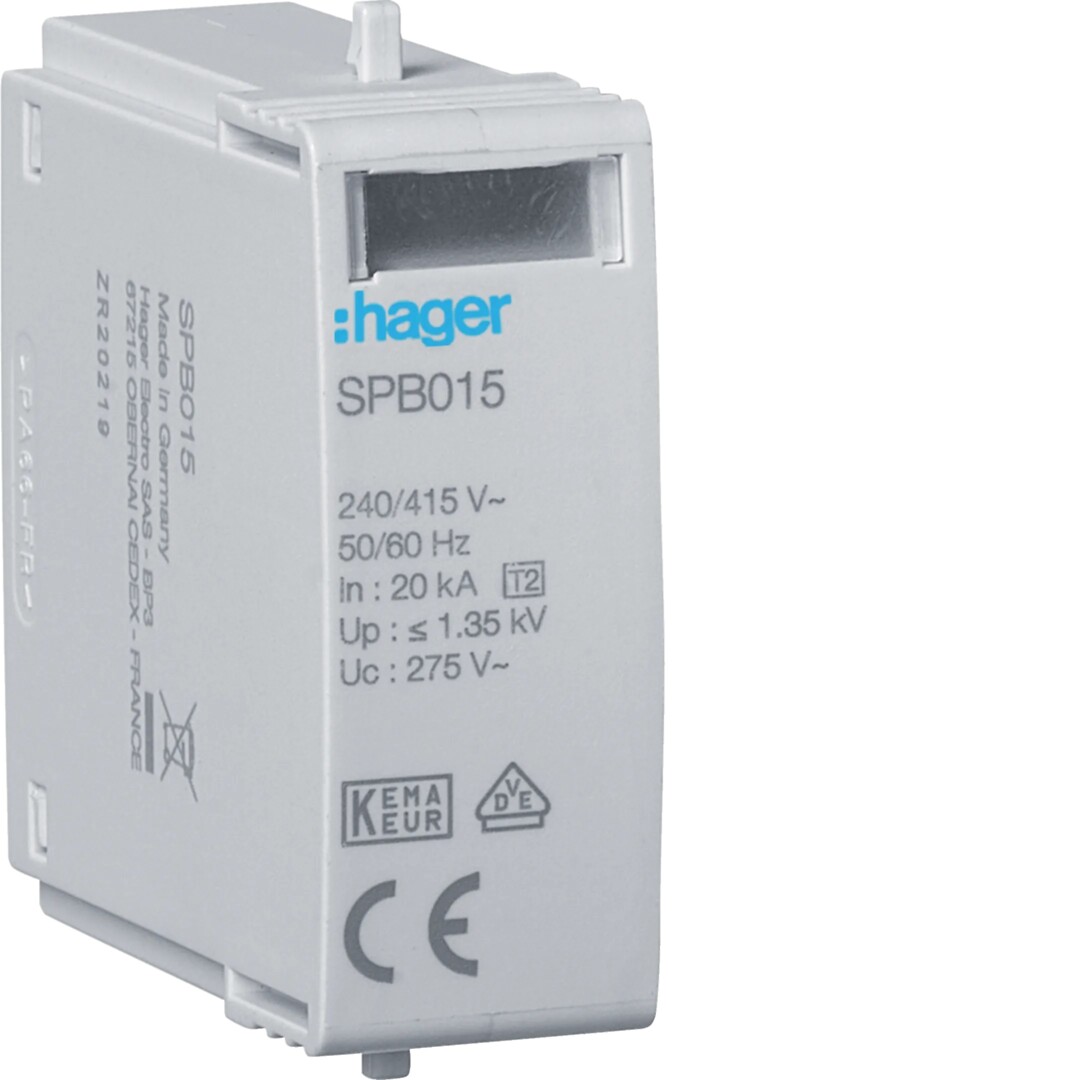

Ülepingekaitse moodul T2, 40kA, 1P

Name: Ülepingekaitse moodul T2, 40kA, 1P
Brand: Hager
SKU: 19457

Tootekood: SPB015

Kaubamärk: Hager

GTIN: 3250615514851

Minimaalne pakendi suurus: 1 tükk

1-pooluseline ülepingekaitse moodul T2 on mõeldud elektripaigaldiste kaitsmiseks lülitus- ja liigpingete eest madalpingevõrkudes. Seade sobib kasutamiseks TN ja TT süsteemides, pakkudes tõhusat kaitset tundlikele elektri- ja elektroonikaseadmetele. Liigpingekaitse maksimaalne lahendusvool Imax 40 kA ning nimilahendusvool In 20 kA (8/20 μs) tagavad usaldusväärse kaitse liigpingete korral. Madal kaitsetase Up 1,35 kV aitab vähendada liigpingetest põhjustatud kahjustuste riski. Kompaktne moodulkonstruktsioon võtab kilbis 1 moodulikoha ning sobib kasutamiseks pingel kuni 240 V AC. Seade on mõeldud paigaldamiseks DIN-liistule ning võimaldab lihtsat integreerimist elektrikilpidesse.

Pikkus (mm)	43.3
Laius (mm)	17.5
Kõrgus (mm)	52.4

Süsteemi konfiguratsioon DC	Ei
Süsteemi konfiguratsioon IT	Ei
Süsteemi konfiguratsioon TN	Jah
Süsteemi konfiguratsioon TN-C	Ei
Süsteemi konfiguratsioon TN-C-S	Ei
Süsteemi konfiguratsioon TN-S	Ei
Süsteemi konfiguratsioon TT	Jah
Süsteemi konfiguratsioon muu	Ei
Nominaalne tühjenemisvoolu ülepinge vool (8/20)	20 kA
Nominaalne pinge vahelduvvoolu	240 V
Maksimaalne pidev pinge vahelduvvoolu	275 V
Pingekaitse tase	1.35 kV
Pingekaitse tase L-N	1.35 kV
Pingekaitse tase N-PE	1.35 kV
Maksimaalne ülevoolu kaitseseade, paralleelühendus (kaitsme)	125 A
Lühise murdmisvõime (ISCCR)	25 kA
Integreeritud lühiskaitse	Ei
Integreeritud lühise kaitse valikuline gG kaitsmiseks	125 A
Integreeritud varukaitse	Ei
Lekkevooluvaba	Ei
Paigaldusmeetod	Põhielemendi kohta
Ehitusmaht	1 modulaarne vahe
Maksimaalne juhtme ristlõige tahke (tahke, ahelaga)	35 mm²
Maksimaalne juhtme ristlõige painduv (peen niit)	25 mm²
Signaalimine seadmel	Optiline
Kategooria tüüp 2	Jah
Kaitseaste (IP)	IP20

Pakendi suurus 1 (MOQ)	1
Pakendi suurus 1 pikkus (mm)	115
Pakendi suurus 1 laius (mm)	90
Pakendi suurus 1 kõrgus (mm)	50
Pakendi suurus 1 brutokaal (kg)	0.065
Pakendi suurus 2 (pakk)	1
Pakendi suurus 2 pikkus (mm)	115
Pakendi suurus 2 laius (mm)	85
Pakendi suurus 2 kõrgus (mm)	50
Pakendi suurus 2 brutokaal (kg)	0.065
Pakendi suurus 3 (ülekaal)	20
Pakendi suurus 3 pikkus (mm)	365
Pakendi suurus 3 laius (mm)	315
Pakendi suurus 3 kõrgus (mm)	105
Pakendi suurus 3 brutokaal (kg)	1.535
Pakendi suurus 4 (kaubaalus)	960
Pakendi suurus 4 pikkus (mm)	1200
Pakendi suurus 4 laius (mm)	800
Pakendi suurus 4 kõrgus (mm)	1050
Pakendi suurus 4 brutokaal (kg)	96.68
