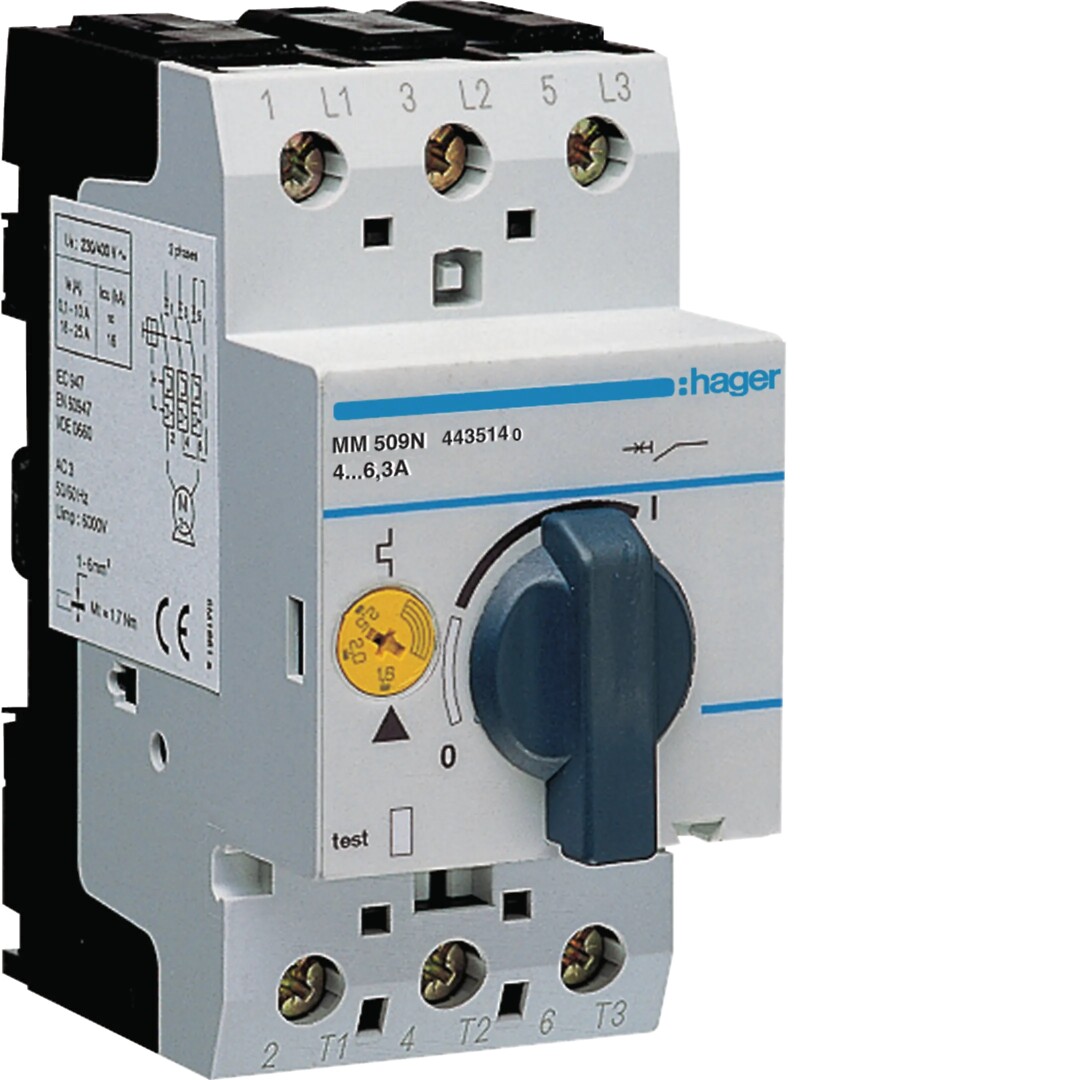

Hager MOTORVERNBR. 4-6A MM509N

Produktkode: MM509N

Elnummer: 4368759

Merke: Hager

GTIN: 3250614435225

Norm: EN 60 947. For beskyttelse av 1- og 3-fasede motorer: Utløsekarakteristikk K: Målespenning 230 V~_: Utløseområde fra 0,1 A til 25 A: Med termisk og magnetisk utløser: Termomagnetisk bryter med regulerbart bimetallrelé: Hjelpekontakter og underspenningsutløser kan ettermonteres.

Lengde (mm) 76
Bredde (mm) 45
Høyde (mm) 90
Vekt netto (kg) 0.32
Innstillingsområde for overlastutløser 4 A
Innstillingsområde for overlastutløser 6.3 A
Innstillingsområde for momentan kortslutningsutløser 78.1 A
Innstillingsområde for momentan kortslutningsutløser 117.2 A
Med termisk vern Ja
Fasebruddsensitiv Ja
Utløserteknikk termomagneettinen
Nominell driftsspenning 690 V
Nominell driftsspenning 690 V
Nominell kontinuerlig strøm Iu 6.3 A
Nominell driftseffekt ved AC-3, 230 V 1.1 kW
Nominell effekt ved AC-3, 400V 2.2 kW
Tilkoblingstype hovedstrømkrets ruuviliitäntä
Utførelse av betjeningselement säätönuppi
Apparatkonstruksjon sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Med integrert hjelpekontakt Nei
Med integrert underspenningsutløser Nei
Antall poler 3
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC 150 kA
Beskyttelsesklasse IP IP20
Høyde 140 mm
Bredde 45 mm
Dybde 75 mm
Pakkestørrelse 1 (MOQ) 1
Pakkestørrelse 1 lengde (mm) 50
Pakkestørrelse 1 bredde (mm) 100
Pakkestørrelse 1 høyde (mm) 80
Pakkestørrelse 1 bruttovekt (kg) 0.3
Pakkestørrelse 2 (pakke) 48
M-pak Lengde (mm) 95
M-pak Bredde (mm) 80
M-pak Høyde (mm) 55
M-pak Vekt (kg) 0.305
Pakkestørrelse 3 (overpakking) 48
D-pak Lengde (mm) 367
D-pak Bredde (mm) 318
D-pak Høyde (mm) 239
D-pak Vekt (kg) 15.02
Pakkestørrelse 4 (pall) 1152
T-pak Lengde (mm) 1200
T-pak Bredde (mm) 800
T-pak Høyde (mm) 1108
T-pak Vekt (kg) 383.48
