Nyttige råd når du skal bygge ditt første stativ.
Å bygge stativ med Hager er en fleksibel og effektiv løsning når du skal rehabilitere fordelingstavler eller bygge nye installasjoner med Univers N.
På denne siden viser vi hvordan du bygger et komplett stativ, steg for steg – med praktiske tips som gjør jobben raskere og ryddigere.
Når er stativ en god løsning?
Stativ er spesielt godt egnet når:
- eksisterende skap skal rehabiliteres
- du trenger fleksibel høyde og bredde
- installasjonen bygges direkte i nisje eller skap
- du vil ha enkel tilgang bakfra ved ombygging
Den åpne konstruksjonen gir stor frihet – både under montasje og ved senere endringer.
Før du starter – planlegging lønner seg
Sammen med delene kan vi levere tegning av ferdig stativ, tilpasset ditt prosjekt.
Et godt tips er å skrive ut tegningen i stor størrelse. Den viser:
- plassering av moduler
- produktnavn
- rekkefølge på montasjen

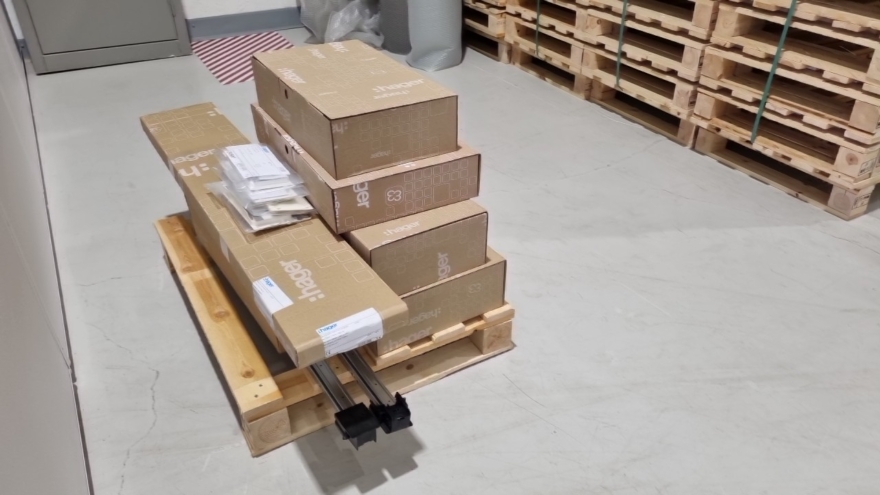

👉 Sorter eskene i samme rekkefølge som på tegningen, og start oppe til venstre.
Det sparer mye tid under montasje.

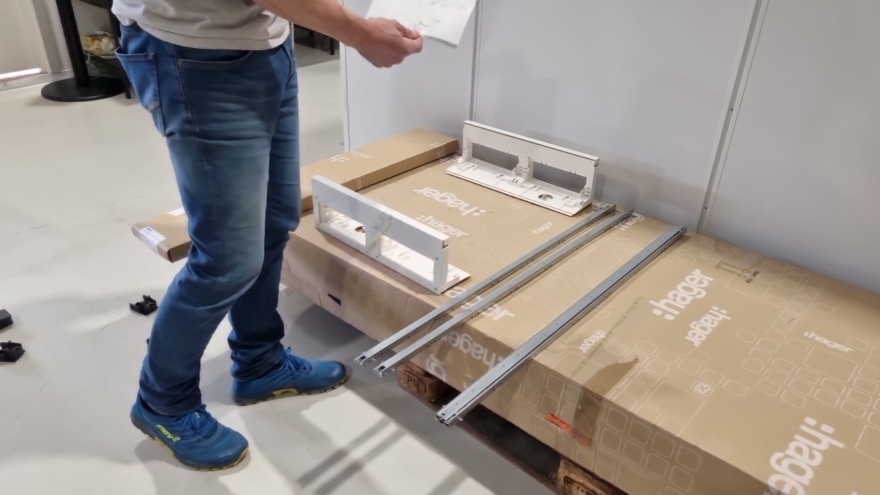

Steg 1 – topp, bunn og bæreskinner
Legg topp- og bunnplate på et flatt underlag. Disse leveres i bredder fra:
- 1 felt (25 cm)
- til 6 felt (150 cm)
I dette eksempelet er det brukt 2-felts løsning.

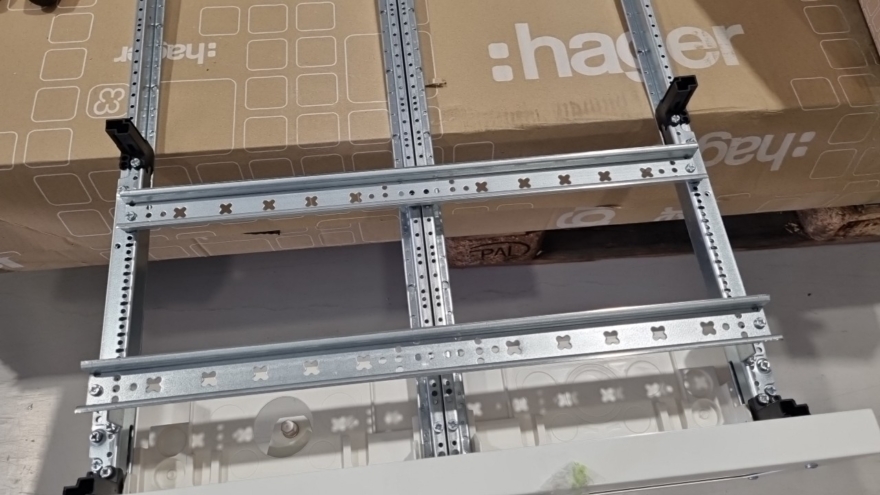

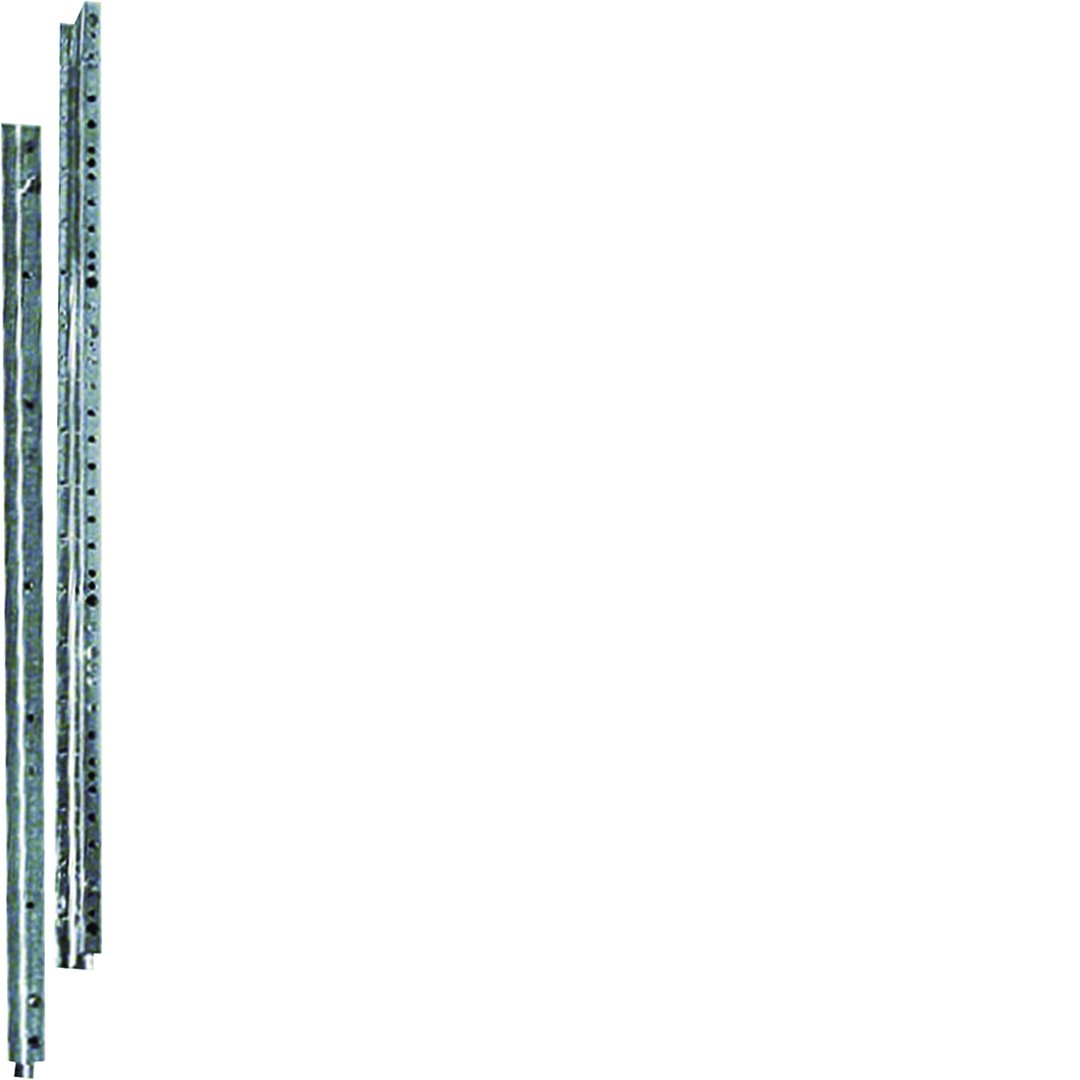

De vertikale bæreskinnene bestemmer høyden på stativet og leveres i lengder fra 30 cm til 180 cm.
Steg 2 – montering av moduler
Når bæreskinnene er montert, kan du starte med modulene.

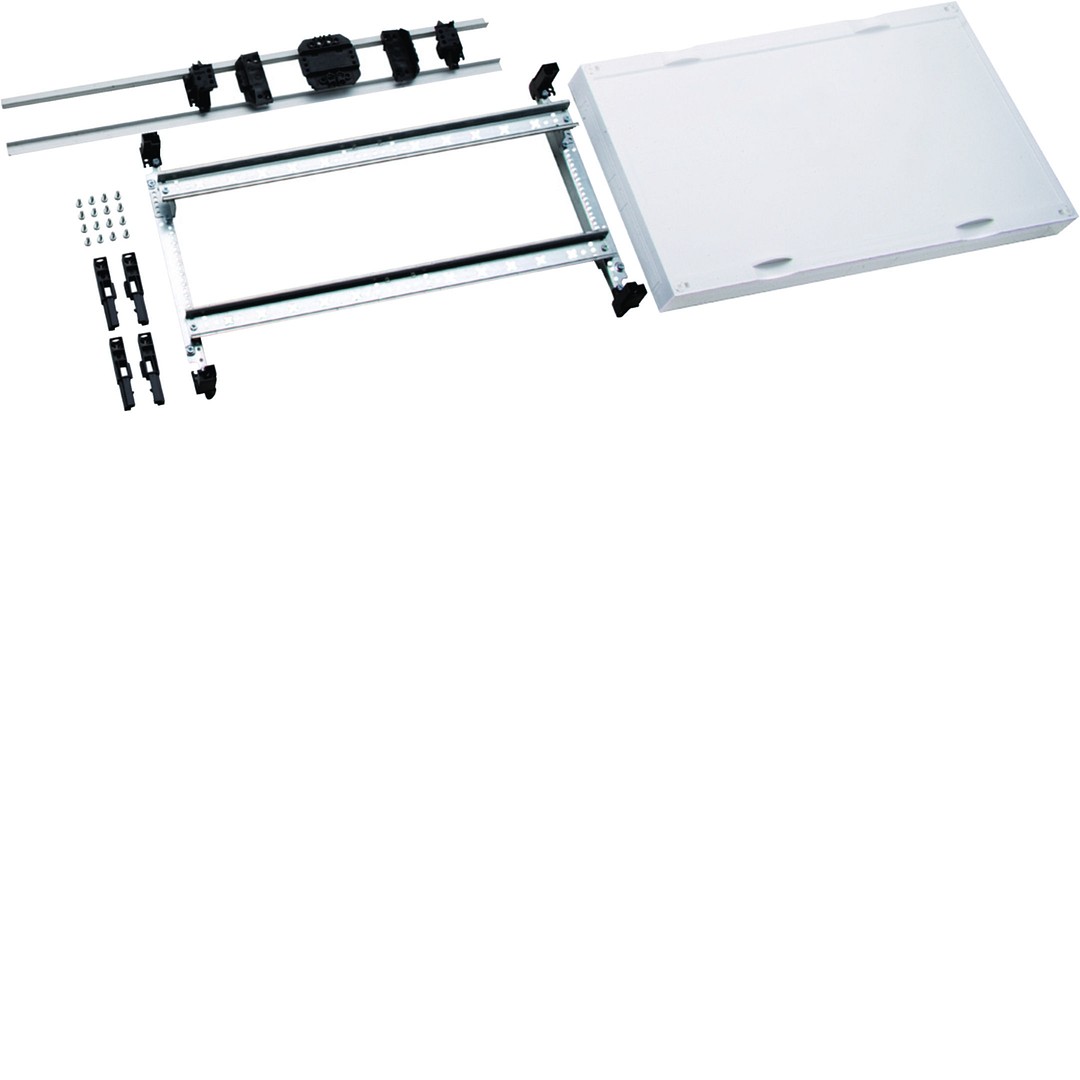

Her har vi startet med en modul med to DIN-skinner bak en tett avdekning, egnet for:
- annet materiell som bør skjules
- koblingsklemmer
- rekkeklemmer

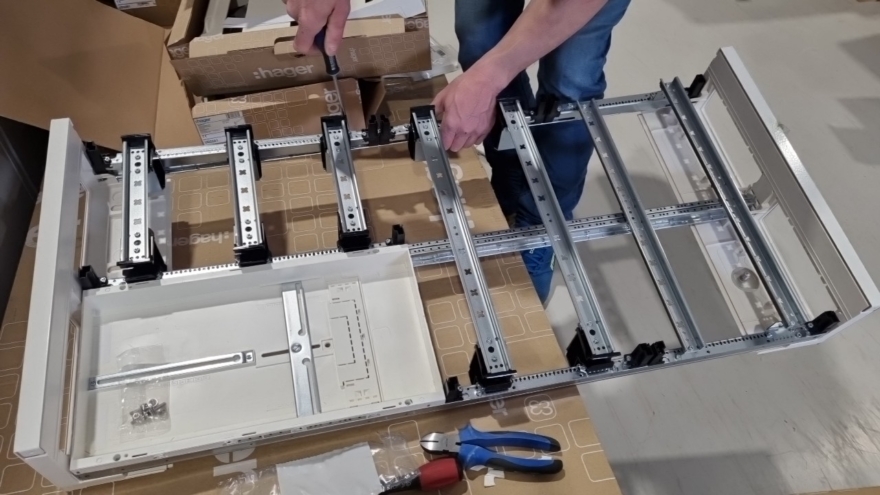

Når de vertikale bærejernene er montert kan du starte å montere de ulike modulene.
Her har vi startet med en modul med to din-skinner som går over to felt og som er bak en tett avdekning. Det er en fin mulighet til å montere koblingsklemmer, rekkeklemmer eller tilsvarende materiell som skal være skjult.
Steg 3 – montering av målerbrett og øvrige moduler (viktig tips)
Ved montering av målerbrett i toppen av stativet kan det være nødvendig å klippe bort plastlepper i forkant.
Dette gjør montasjen betydelig enklere.
Videoen under viser hvordan dette gjøres korrekt.

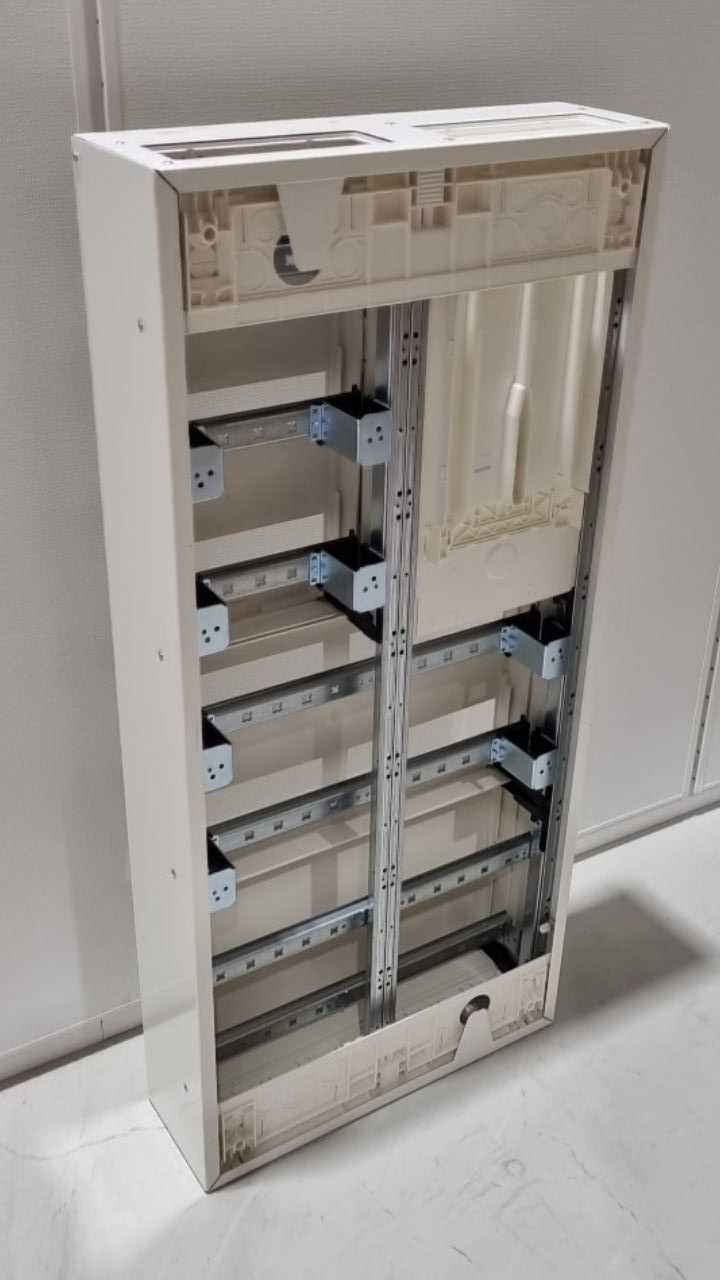

Her har vi montert de øvrige modulene og har valgt å plassere målerbrettet oppe til venstre i dette stativet.
På denne demonstrasjonen har vi ikke montert eller koblet utstyr i stativet. Så nå er det tid for å montere avdekningen som er fort gjort og gjøres uten bruk av verktøy.

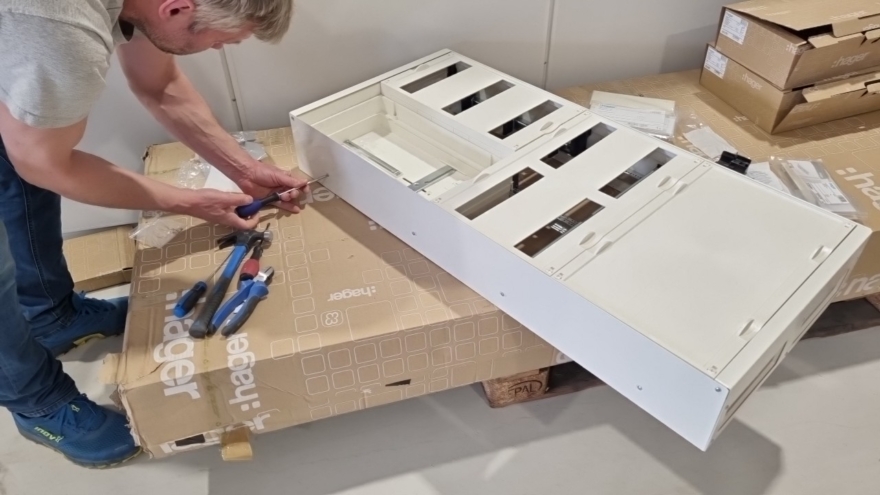

Steg 4 – avdekning og sideplater
Når modulene er på plass, monteres avdekningen. Denne klikkes på uten bruk av verktøy. Sideplatene kan monteres etter avdekningene eller før, dersom det gjør stativet enklere å plassere.

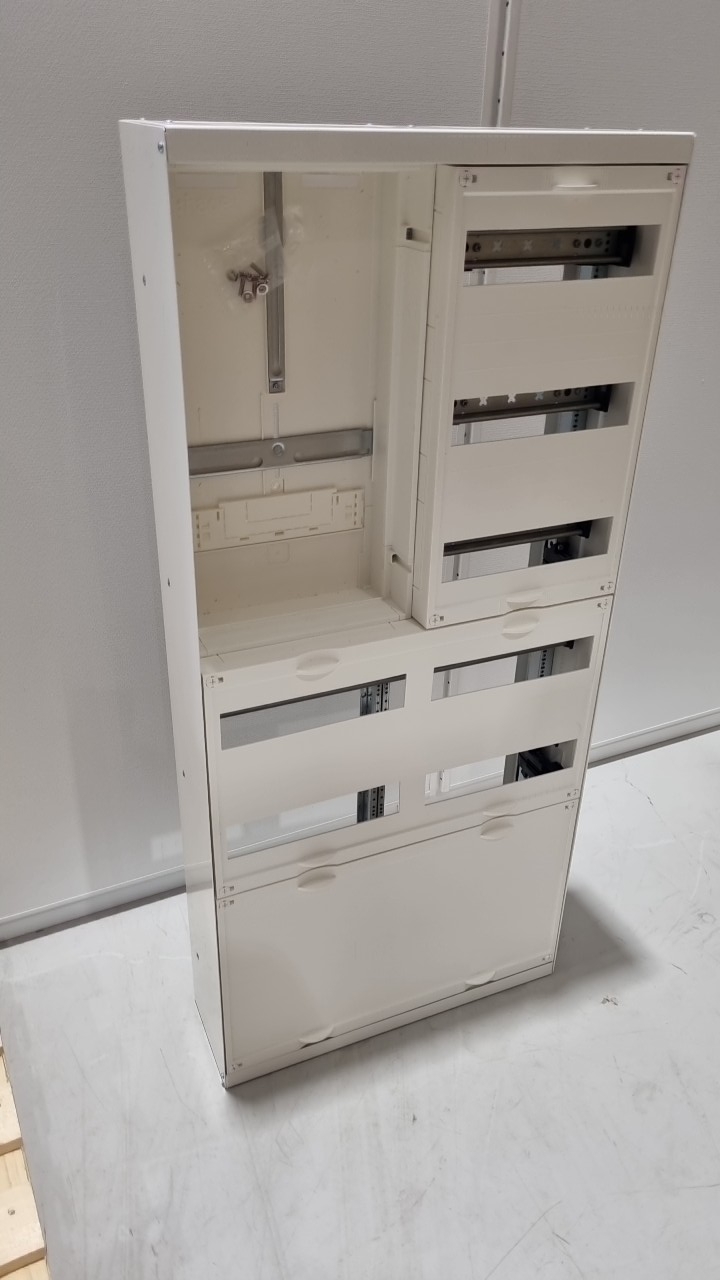

Ferdig stativ – klar for installasjon
Stativet er nå ferdig bygget.
Den åpne ryggen gjør det enkelt å:
- trekke stativet helt frem i eksisterende skap
- koble eksisterende kabler raskt og ryddig
Dette er en stor fordel ved rehabilitering.
