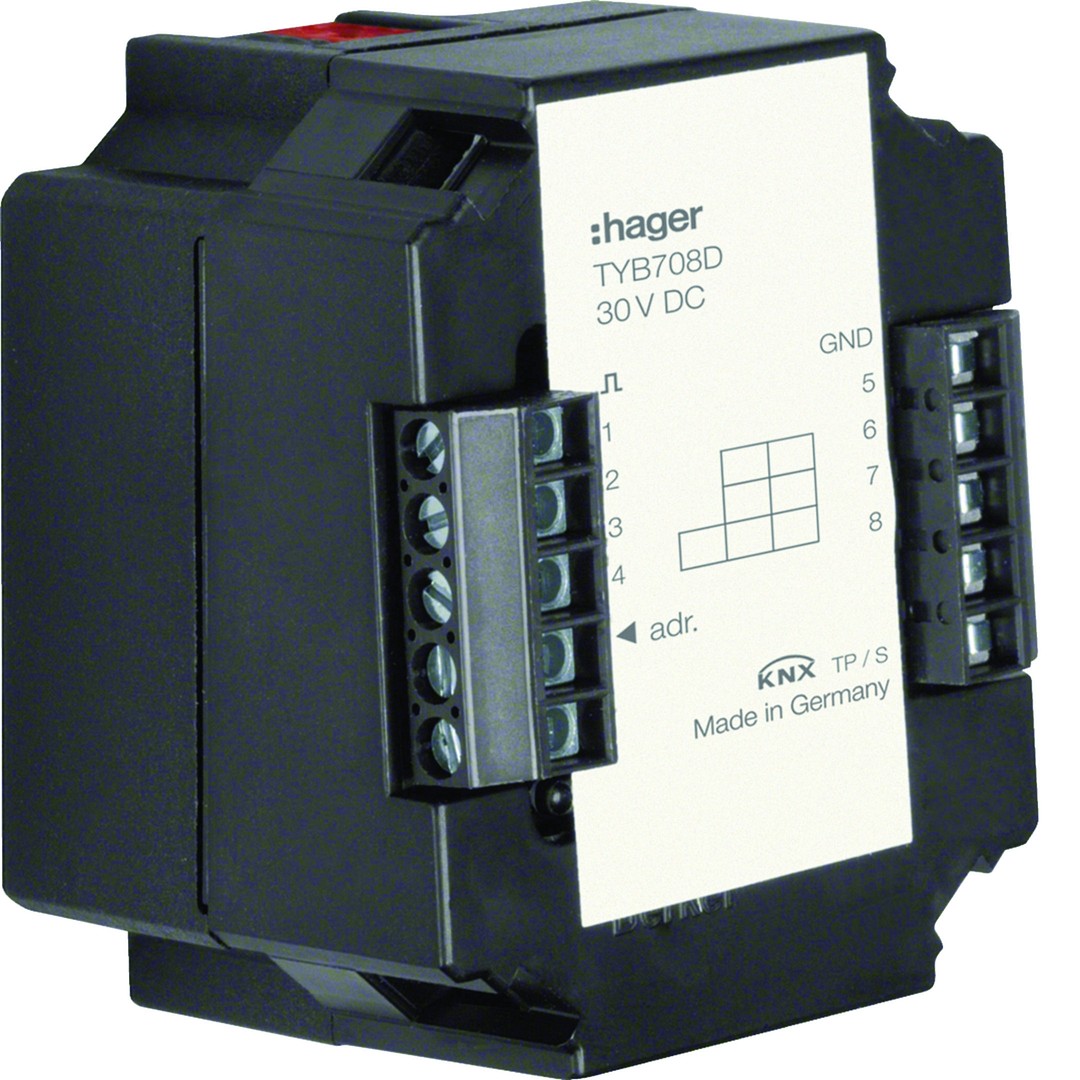

Universaaliliityntäyksikkö 8-kanavainen KNX, uppoasennus

Hager Universaaliliityntäyksikkö 8-kanavainen KNX, uppoasennus TYB708D

Tuotekoodi: TYB708D

Sähkönumero: 2803450

Tuotemerkki: Hager

GTIN: 3250616059450

Tuotesarja: KNX ETS

Uppoasennettava universaali liityntämoduuli parametroitavissa 8 tuloa, 4 tuloa ja 4 lähtöä tai 8 lähtöä. Tämä KNX-komponentti voidaan asentaa 60 mm kojerasiaan tai muihin kytkentärasioihin/-koteloihin. Moduulin tulot toimivat liityntänä potentiaalivapaille koskettimille. Liityntämoduuli tunnistaa koskettimien kytkentätilojen muutokset ja lähettää käytetyn sovelluksen mukaisen ohjausviestin väylään. Kaikkia kanavia voidaan ladatun sovelluksen mukaan käyttää tuloina tai lähtöinä tai niiden yhdistelmänä (4 tuloa ja 4 lähtöä). Näin universaalilla liityntämoduulilla voidaan parhaimmillaan ohjata 8 LEDiä tai lukea 8 potentiaalivapaata kosketinta ja lähettää väylään ohjausviestin sen perusteella. 230V-signaalien luku tulokanavilla ei ole mahdollista. Sovellusasettelumahdollisuudet: painike, kytkentä, vaihtokytkinkäyttö, himmennys (1- ja 2-tasokäyttö), verho-ohjaus, kytkentä ja himmennys, kytkentä ja verho-ohjaus, syklinen lähetys, 2 käyttötasoa (vain painikkeella), kytkentä, himmennys ja verho-ohjaus, valaistustilanteen kutsu, raja-arvo, arvon anto, pakko-ohjaus.

Paino netto (kg) 0.01
Väyläjärjestelmä KNX kyllä
Väyläjärjestelmä KNX radio ei
Väyläjärjestelmä radiotaajuus ei
Väyläjärjestelmä LON ei
Väyläjärjestelmä Powernet ei
Muut väyläjärjestelmät ei ole
Kaksisuuntainen radiotaajuus ei
Asennustapa uppoasennus
Sisältää väyläliitynnän kyllä
Irroitettava väylämoduuli ei
LED-ohjaus kyllä
LED-indikoinnilla ei
Tulojen lukumäärä 8
Syöttöjännite 20 V
Syöttöjännite 20 V
Jännitetyyppi (tulojännite) DC
Tarvitsee ulkopuolisen signaalijännitteen kyllä
Kotelointiluokka (IP) IP20
Minimisyvyys (sisäänrakennettu laitekotelo) 40 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 83
Pakkauskoko 1 leveys (mm) 68
Pakkauskoko 1 korkeus (mm) 83
Pakkauskoko 1 paino brutto (kg) 0.01
Pakkauskoko 2 36
Pakkauskoko 2 pituus (mm) 85
Pakkauskoko 2 leveys (mm) 85
Pakkauskoko 2 korkeus 65
Pakkauskoko 2 paino (kg) 0.06
Pakkauskoko 3 36
Pakkauskoko 3 pituus (mm) 365
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 215
Pakkauskoko 3 paino (kg) 2.62
Pakkauskoko 4 (lava) 864
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1050
Pakkauskoko 4 paino (kg) 96.32
