Keskitetyn suojauksen kotelo, seinäasennus, yksikenttäinen 100A Ahma KSK075M-2F

Tuotekoodi: KSK075M-2F

Sähkönumero: 3427492

Tuotemerkki: UTU

GTIN: 6438526003474

Tuotesarja: Ahma

Minimipakkaus: 1 kappale

Keskitetyn suojauksen kotelo kahdelle max. 75 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 100A. Sisältää kuormakytkimen 125A ja kontaktorin 150A (mitoitus 1,5x In). Keskuksessa erillisillä johdonsuojilla MCN363E lähdöt kahdelle invertterille. Kontaktorin aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kontaktori ohjataan kiinni, valvontareleeltä saadaan lupa palautua verkkoon. Pääkytkin lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.

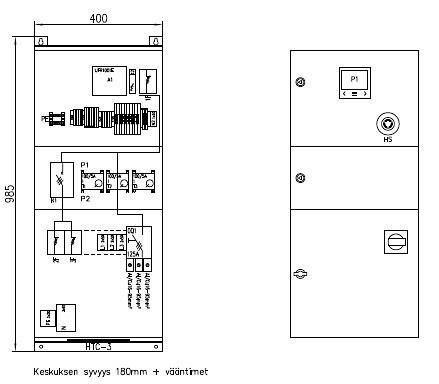

Pituus (mm) 180
Leveys (mm) 400
Korkeus (mm) 1000
Asennustapa pinta-asennus
Vaiheiden lukumäärä 3
Suojaus muu
Suojaus pääkytkimellä kyllä
Pääkytkimen napojen määrä 3
Pääkytkimen nimellisvirta 100 A
Liesiryhmä ei ole
Sisältää pistorasian ei
Soittokellomuuntajalla ei
Ylijännitesuojaus ei
Laskuri kyllä
Kotelon/suojuksen materiaali teräs
Kotelointiluokka (IP) IP44
Korkeus 1000 mm
Leveys 400 mm
Syvyys 180 mm
Laajennusmahdollisuus ei
Läpinäkyvä kansi/suoja ei
Lukittava ei
Väri harmaa
RAL-numero 1013
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 1900
Pakkauskoko 1 leveys (mm) 800
Pakkauskoko 1 korkeus (mm) 430
Pakkauskoko 1 paino brutto (kg) 46
Pakkauskoko 4 (lava) 2
Pakkauskoko 4 pituus (mm) 1900
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 725
Pakkauskoko 4 paino (kg) 117
