UTU Keskitetyn suojauksen kotelo, seinäasennus, yksikenttäinen 240A Ahma KSK125M-U KSK125M-U

Tuotekoodi: KSK125M-U

Sähkönumero: 3427484

Tuotemerkki: UTU

GTIN: 6438526001746

Tuotesarja: Ahma

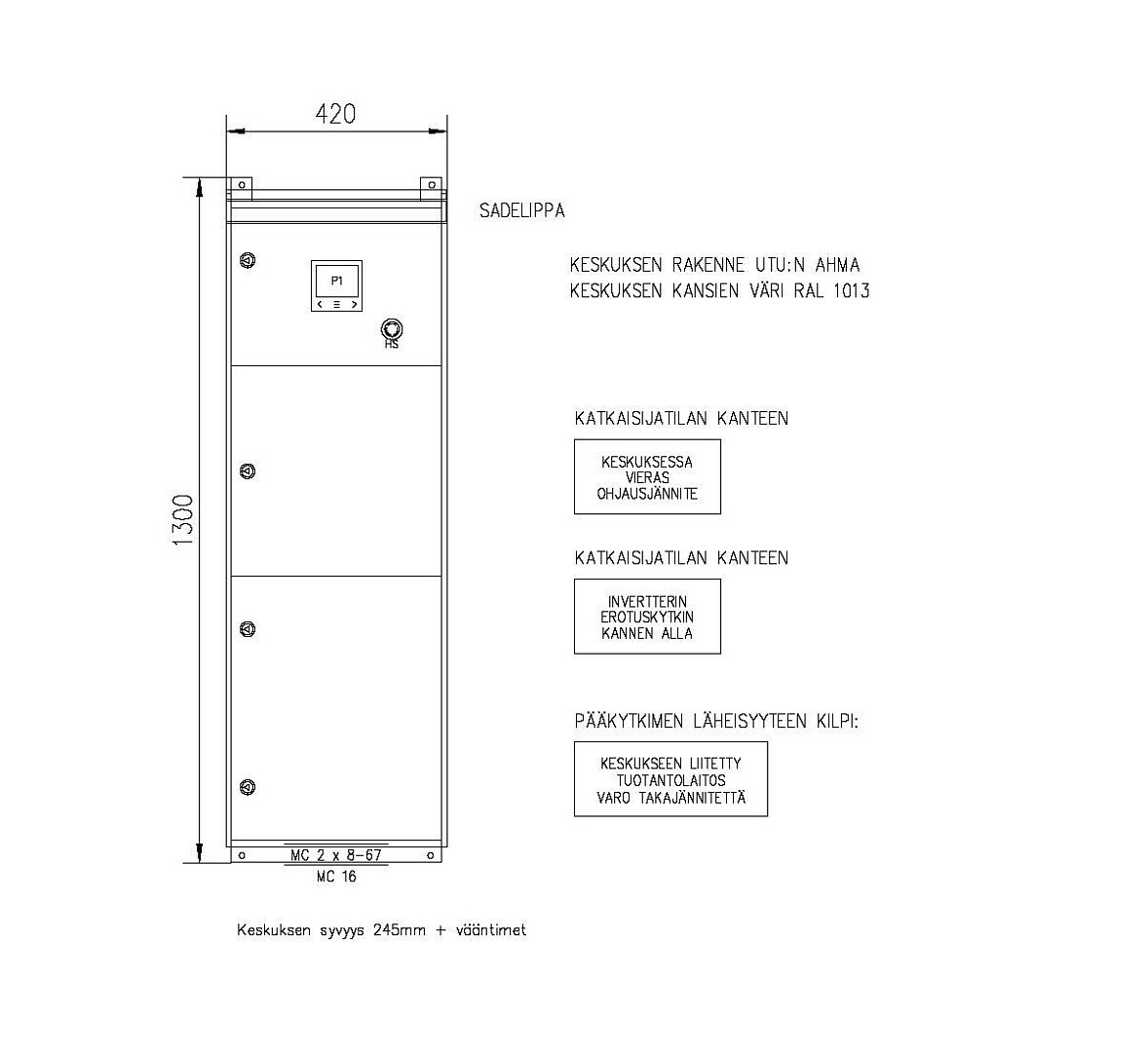

Keskitetyn suojauksen master -kotelo 50kWp-125kWp inverttereille. IP34, seinäasenteinen, ulkoasennukseen. Nimellisvirta 240A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkkoon. Kiinniohjauksessa aikarele varmistaa, että kompaktikatkaisija on viritetty ennen kiinniohjausta. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan saman kiinteistön slave -koteloille. Sisältää termostaatin ja lämmittimen, joilla varmistetaan valvontareleen toiminta eri sääolosuhteissa. Keskuksessa sadelippa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.

Pituus (mm)	245
Leveys (mm)	420
Korkeus (mm)	1300
Paino netto (kg)	41.7

Asennustapa	pinta-asennus
Vaiheiden lukumäärä	3
Suojaus	muu
Suojaus pääkytkimellä	kyllä
Pääkytkimen napojen määrä	3
Pääkytkimen nimellisvirta	125 A
Liesiryhmä	ei ole
Sisältää pistorasian	ei
Soittokellomuuntajalla	ei
Ylijännitesuojaus	ei
Laskuri	kyllä
Kotelon/suojuksen materiaali	teräs
Kotelointiluokka (IP)	IP34
Korkeus	1300 mm
Leveys	420 mm
Syvyys	245 mm
Laajennusmahdollisuus	ei
Läpinäkyvä kansi/suoja	ei
Lukittava	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	1900
Pakkauskoko 1 leveys (mm)	800
Pakkauskoko 1 korkeus (mm)	430
Pakkauskoko 1 paino brutto (kg)	66.7
Pakkauskoko 4 (lava)	2
Pakkauskoko 4 pituus (mm)	1900
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	725
Pakkauskoko 4 paino (kg)	158.4
