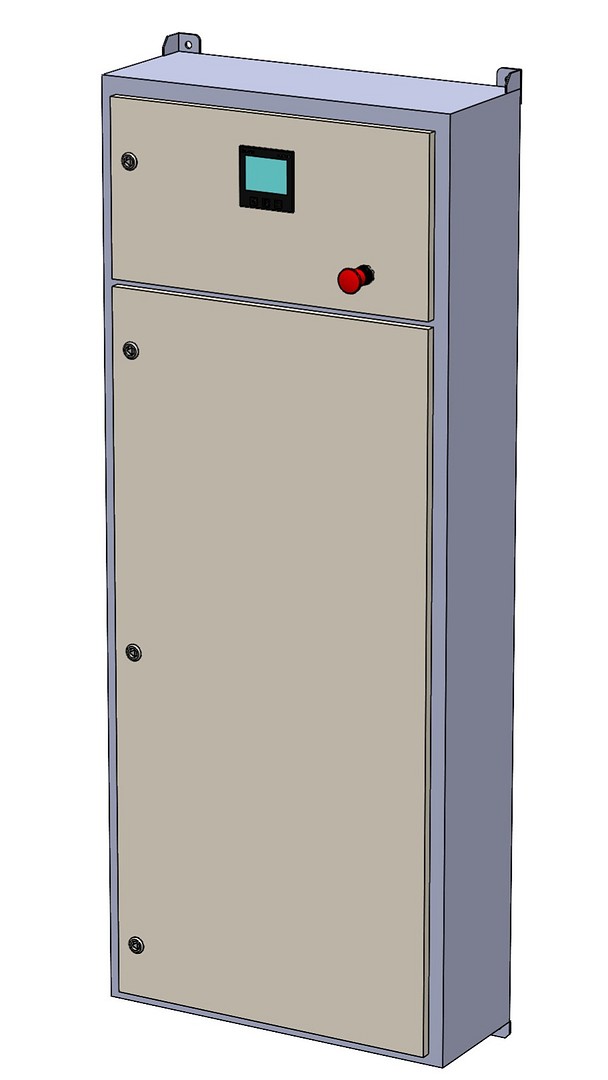

Keskitetyn suojauksen kotelo, seinäasennus, yksikenttäinen 240A Ahma KSK150M-2F

Tuotekoodi: KSK150M-2F

Sähkönumero: 3427494

Tuotemerkki: UTU

GTIN: 6438526003498

Tuotesarja: Ahma

Minimipakkaus: 1 kappale

Keskitetyn suojauksen kotelo kahdelle max. 150 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 240A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Keskuksessa erillisillä jonovarokkeilla /160A lähdöt kahdelle invertterille (ei sisällä sulaketarvikkeita). Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkkoon. Kiinniohjauksessa aikarele varmistaa kompaktikatkaisijan moottoriohjaimen oikeanlaisen toiminnan. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.

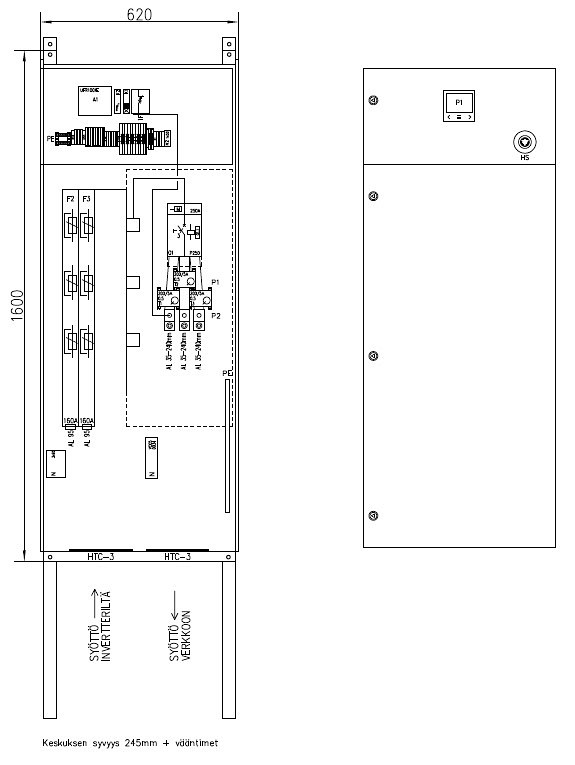

Pituus (mm) 245
Leveys (mm) 620
Korkeus (mm) 1600
Asennustapa pinta-asennus
Vaiheiden lukumäärä 3
Suojaus muu
Suojaus pääkytkimellä kyllä
Pääkytkimen napojen määrä 3
Pääkytkimen nimellisvirta 240 A
Liesiryhmä ei ole
Sisältää pistorasian ei
Soittokellomuuntajalla ei
Ylijännitesuojaus ei
Laskuri kyllä
Kotelon/suojuksen materiaali teräs
Kotelointiluokka (IP) IP44
Korkeus 1600 mm
Leveys 620 mm
Syvyys 245 mm
Laajennusmahdollisuus ei
Läpinäkyvä kansi/suoja ei
Lukittava ei
Väri harmaa
RAL-numero 1013
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 1900
Pakkauskoko 1 leveys (mm) 800
Pakkauskoko 1 korkeus (mm) 430
Pakkauskoko 1 paino brutto (kg) 82
Pakkauskoko 4 (lava) 2
Pakkauskoko 4 pituus (mm) 1900
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 725
Pakkauskoko 4 paino (kg) 189
