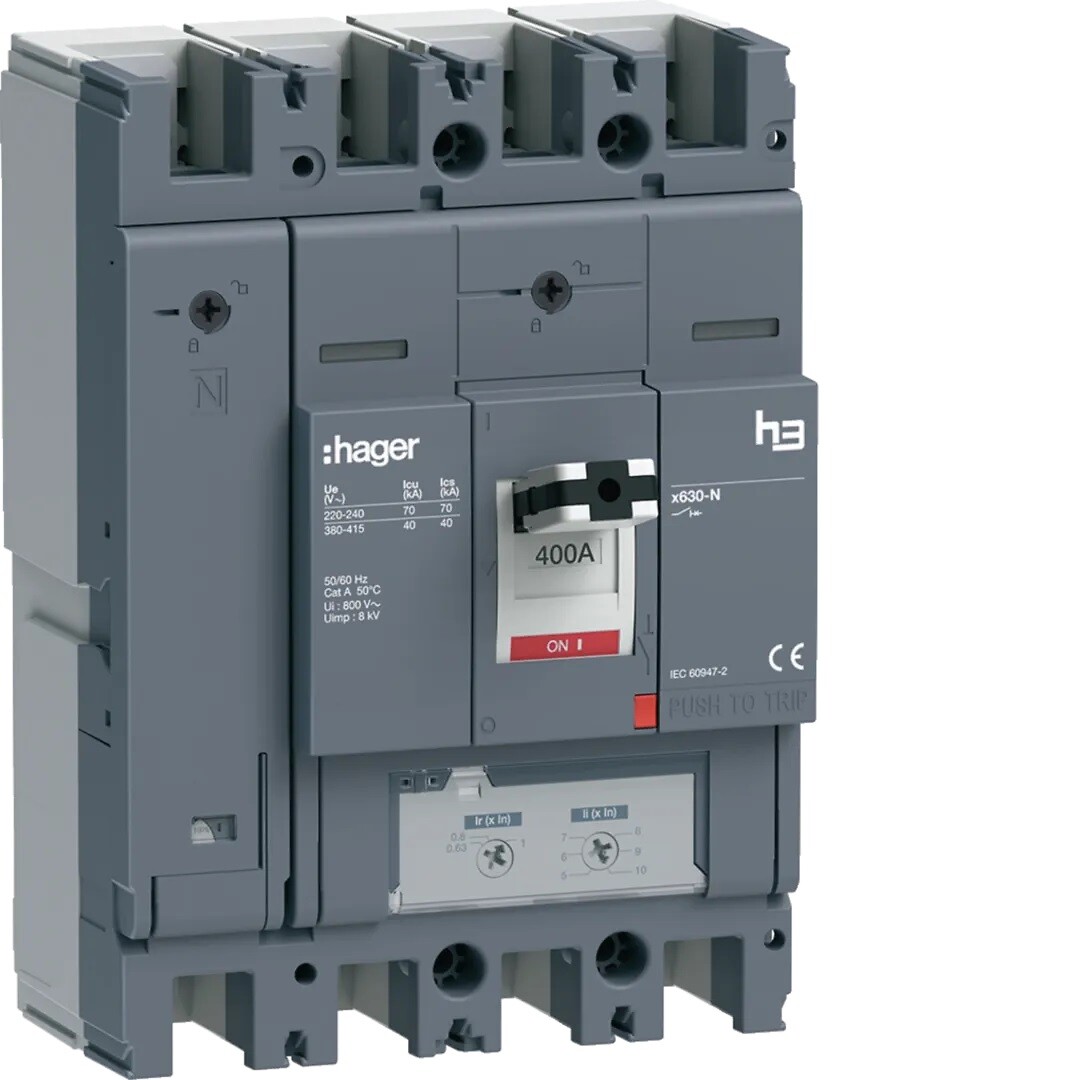

Kompaktikatkaisija h3+ x630 aset. TM-suojareleellä 4-napainen 400A 40kA

Name: Kompaktikatkaisija h3+ x630 aset. TM-suojareleellä 4-napainen 400A 40kA
Brand: Hager
SKU: 24603

Tuotekoodi: HNJ401DR

Tuotemerkki: Hager

GTIN: 3250613199715

Tuotesarja: h3+

Minimipakkaus: 1 kpl

Kompaktikatkaisija h3+ x630 aset. TM-suojareleellä 4-napainen 400A 40kA

Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Ylikuormitusvirran terminen laukaisu (Ir) ja hetkellisen oikosulkuvirran magneettinen laukaisu (Ii) voidaan asettaa erikseen. Kolme erilaista toimintatilaa voidaan tunnistaa kytkimen asennosta (ON = ylös, OFF = alas, laukaisu = keskiasento). Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta.

Pituus (mm)	150
Leveys (mm)	185
Korkeus (mm)	260

Mitoitettu jatkuva virta Iu	400 A
Mitoitusjännite	220 V
Mitoitusjännite	415 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz	40 kA
Lämpöreleen virta-asetus	250 A
Lämpöreleen virta-asetus	400 A
Oikosulkulaukaisun säätöalue	2000 A
Oikosulkulaukaisun säätöalue	4000 A
Tehohäviö	116 W
Laitteen rakenne	sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus	ei
Sopii DIN-kiskoasennukseen	ei
DIN-kiskoasennusmahdollisuus	ei
Päältä-pois -ilmaisimen mahdollisuus	kyllä
Integroitu alijännitelaukaisija	ei
Napojen lukumäärä	4
Päävirtapiirin liitännän suunta	etuosa
Kokonainen laite suojayksiköllä	kyllä
Sisäänrakennettu moottoriohjain	ei
Moottoriohjain valittavissa	kyllä

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	260
Pakkauskoko 1 leveys (mm)	185
Pakkauskoko 1 korkeus (mm)	150
Pakkauskoko 1 paino brutto (kg)	2.208
Pakkauskoko 2	1
Pakkauskoko 2 pituus (mm)	260
Pakkauskoko 2 leveys (mm)	185
Pakkauskoko 2 korkeus (mm)	150
Pakkauskoko 2 paino (kg)	2.208

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 47.2 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 948 kg CO₂ eq.

Sertifikaatit ja dokumentit

Tuotteen ympäristöprofiili (PEP) (eng)	Lataa tästä
REACH-ilmoitus	Lataa tästä
RoHS-ilmoitus	Lataa tästä
Konfliktimineraaliraportti (CMRT)	Lataa tästä
