Kuormanvapautusrele nimellisvirta-alue 6,7-39A, 1 moduuli

Name: Kuormanvapautusrele nimellisvirta-alue 6,7-39A, 1 moduuli
Brand: Hager
SKU: 336

Tuotekoodi: ED183

Sähkönumero: 2707000

Tuotemerkki: Hager

GTIN: 3250612241835

Minimipakkaus: 1 kpl

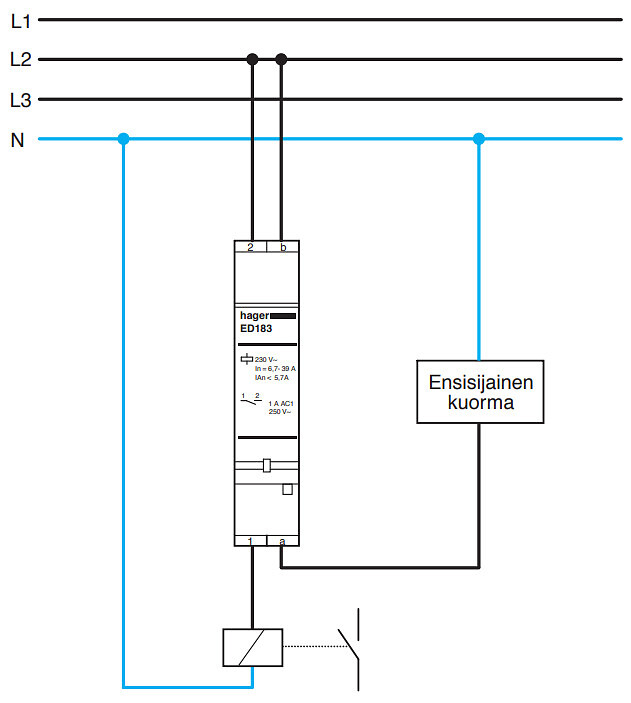

Kuormanpudotusreleitä käytetään asennuksissa, joissa olemassa oleva kaapelipoikkipinta ei mahdollista suuremman johdonsuojakatkaisijan käyttöä liityntäkaapelissa. Kuormanvapautusreleen kela kytketään sarjaan ensijaisen laitteen syötön kanssa. Laitteen käynnistyessä releen lähtökosketin aukeaa ja sammuttaa toissijaisen kuorman avaamalla sitä ohjaavan kontaktorin kuormakoskettimen. Kuormanvapautusrele soveltuu erinomaisesti käyttäväksi sähköisten lämminvesivaraaja-asennuksissa.

Kiristysmomentti kelan liittimet: 2 Nm ; koskettimen liittimet: 1,2 Nm

Leveys (mm)	17.8
Korkeus (mm)	83

Nimellisjännite	230 V
Mitoitusvirta Iu	6.7 A
Mitoitusvirta Iu	39 A
Havahtumisvirta	3.1 A
Havahtumisvirta	5.7 A
Max. laskuaika	20 ms
Suurin jatkuva virta	39 A
Sulkeutuvien koskettimien lukumäärä	1
Mitoitusvirta (ohjauskontakti)	1 A
Max. kytkentäjännite (ohjauskoskettimien)	230 V
Max. kytkentäteho (ohjauskoskettimien)	250 VA
Sähköinen käyttöikä (ohjauskoskettimien)	1000000 c (contacts)
Mekaaninen käyttöikä (ohjauskoskettimien)	10000000 c (contacts)
Max. sähköinen kytkentätaajuus	1800 c/h
Jännitetyyppi	AC
Asennustapa	DIN-kisko
Leveys (moduulipaikkojen määrä)	1
Upotussyvyys	60 mm
Kotelointiluokka (IP)	IP40

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	20
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.1
Pakkauskoko 2	108
Pakkauskoko 2 pituus (mm)	96
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	23
Pakkauskoko 2 paino (kg)	0.097
Pakkauskoko 3	108
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	220
Pakkauskoko 3 paino (kg)	10.85
Pakkauskoko 4 (lava)	2592
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	900
Pakkauskoko 4 paino (kg)	274.424

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 0.678 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 99.00644 kg CO₂ eq.
