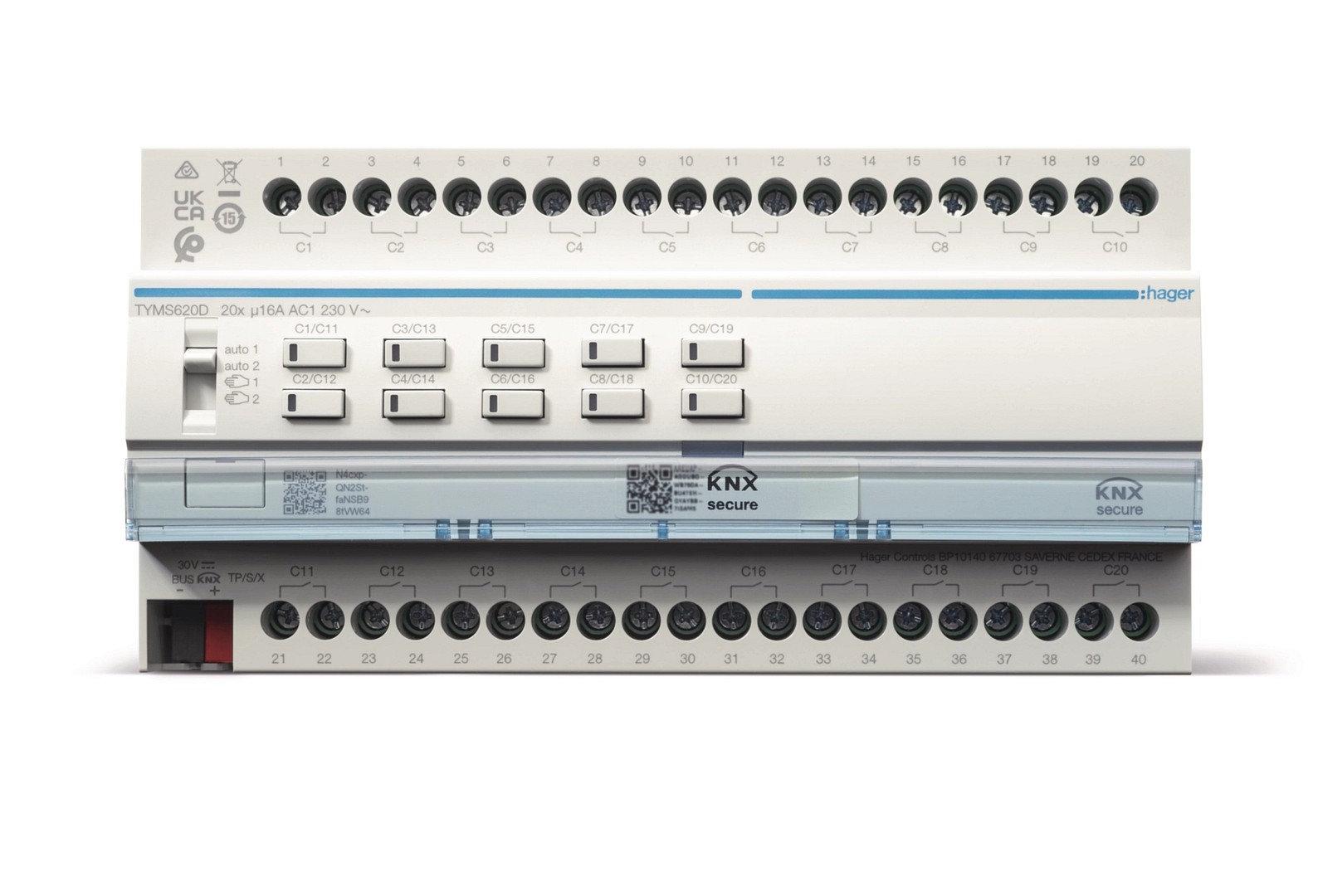

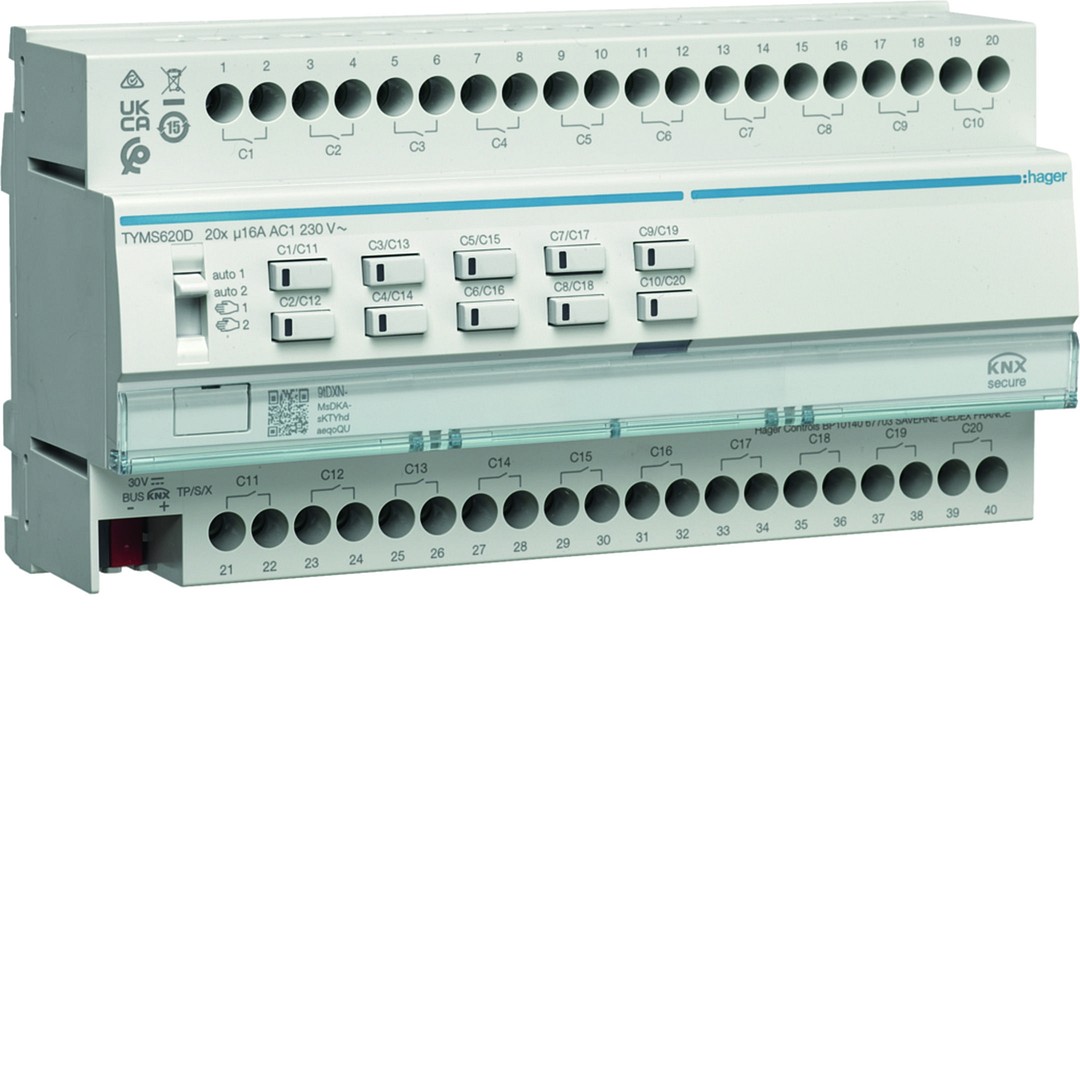

Kytkentä-/verholähtöyksikkö 20/10-kanavainen KNX Secure, 16A, C-kuorma

Name: Kytkentä-/verholähtöyksikkö 20/10-kanavainen KNX Secure, 16A, C-kuorma
Brand: Hager
SKU: 24702

Tuotekoodi: TYMS620D

Sähkönumero: 2802534

Tuotemerkki: Hager

GTIN: 3250610050071

Tuotesarja: KNX ETS

Minimipakkaus: 1 kpl

Kytkentä-/verholähtöyksikkö 20/10-kanavainen KNX Secure, 16A, C-kuorma

Kytkentä-/verholähtöyksikkö (DIN) KNX Secure toisistaan riippumattomien kuormien kytkemiseen ja käyttöjen ohjaukseen potentiaalivapailla koskettimilla eri vaiheilta syötettynä. DIN-kiskolle asennettava laite integroidulla väyläliittimellä, väyläliitäntä KNX-väyläliittimen kautta, liukukytkin automaattinen/manuaalinen tilavalintaan, käsikäyttöpainikkeet kanavien käsikäyttöön tila-LED:llä (oletus, oikosulku, ylikuormitus), ohjelmointipainike integroidulla LED-valolla, ryhmämerkintäkenttä ja ruuviliittimet tulo- ja lähtöjännitteille. Ulkoista virtalähdettä ei tarvita.

Kytkentätoiminnot: ON/OFF, ajastin, turvapois, pakotettu ohjaus, kytkentätoiminto aika- tai jatkuva toiminto, käyttötuntilaskuri, laitediagnostiikka, lukitus/logiikka/esiasetus/viive tai tilannetoiminnot (64 tilannetta).

Rullakaihtimen/kaihtimien käyttötoiminnot: YLÖS/ALAS/Pysäytys, säleen asento/pysäytys, prosenttisäätö ennalta määriteltyyn asentoon, aurinkosuojatoiminto (esim. ulkoisen anturin kautta), hälytystoiminto määritetylle asennolle, turvalukitus, laitediagnostiikka, lukitus/logiikka/esiasetus tai tilannetoiminnot ( 64 tilannetta).

Huomio: Laite voidaan ohjelmoida ETS:llä (versiosta 4 alkaen). Noudata toimilaitteiden valmistajien asennusohjeita.

Pituus (mm)	65
Leveys (mm)	177.5
Korkeus (mm)	94

Väyläjärjestelmä KNX	kyllä
Väyläjärjestelmä KNX radio	ei
Väyläjärjestelmä radiotaajuus	ei
Väyläjärjestelmä LON	ei
Väyläjärjestelmä Powernet	ei
Muut väyläjärjestelmät	ei ole
Kaksisuuntainen radiotaajuus	ei
Asennustapa	DIN-kiskosovitin
Leveys (moduulipaikkojen määrä)	8
Paikallis-/käsiohjattu	kyllä
LED-indikoinnilla	kyllä
Enimmäiskytkentäteho	28750 W
Max. kytkentäteho LED	450 W
Lähtöteho	2300 W
Soveltuu C-kuormalle	kyllä
Kytkettävien kontaktien enimmäismäärä	20
Enimmäiskytkentävirta	16 A
Nimellisvirta	16 A
Mitoituskäyttöjännite	230 V
Mitoituskäyttöjännite	230 V
Kytkettävissä eri vaiheisiin	kyllä
Sisältää väyläliitynnän	kyllä
Irroitettava väylämoduuli	ei
Minimisyvyys (sisäänrakennettu laitekotelo)	65 mm
Modulaarisesti laajennettavissa	ei
Kotelointiluokka (IP)	IP20

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	160
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.67
Pakkauskoko 2	1
Pakkauskoko 2 pituus (mm)	160
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus (mm)	80
Pakkauskoko 2 paino (kg)	0.67
Pakkauskoko 3	12
Pakkauskoko 3 pituus (mm)	365
Pakkauskoko 3 leveys (mm)	320
Pakkauskoko 3 korkeus (mm)	215
Pakkauskoko 3 paino (kg)	8.455
Pakkauskoko 4 (lava)	288
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1050
Pakkauskoko 4 paino (kg)	225.92

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 11.6 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 16.402 kg CO₂ eq.

Sertifikaatit ja dokumentit

Tuotteen ympäristöprofiili (PEP) (eng)	Lataa tästä
REACH-ilmoitus	Lataa tästä
RoHS-ilmoitus	Lataa tästä
Konfliktimineraaliraportti (CMRT)	Lataa tästä
