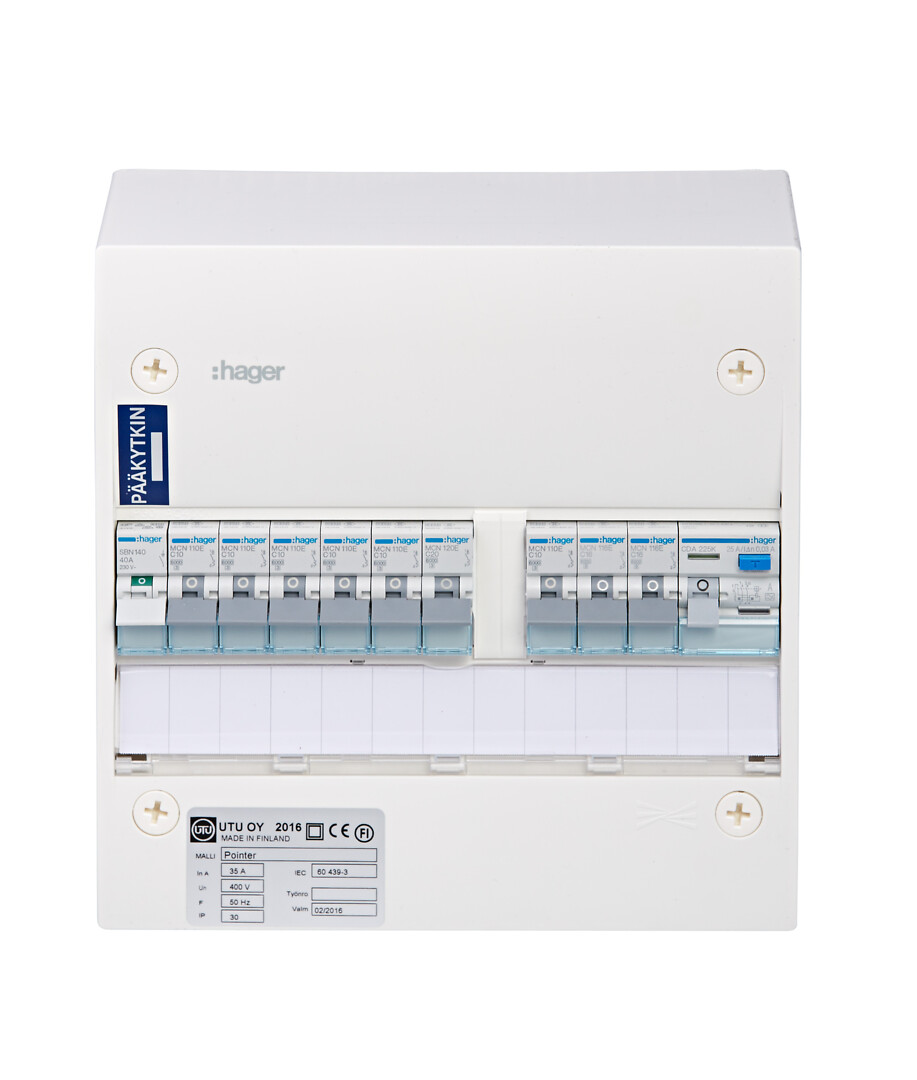

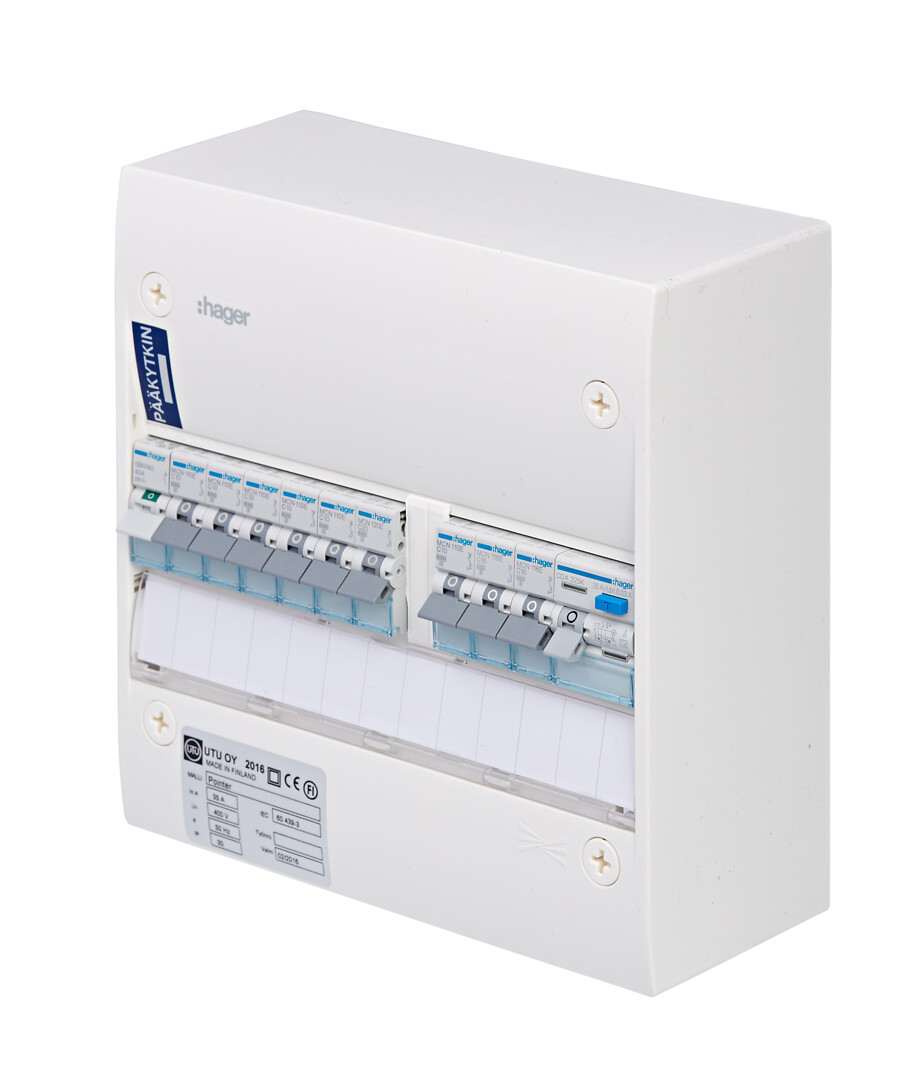

Ryhmäkeskus IP30 pinta In=35A, JSK 6xC10A+2xC16A+1xC20A, 1xVVSK, 1-vaiheinen

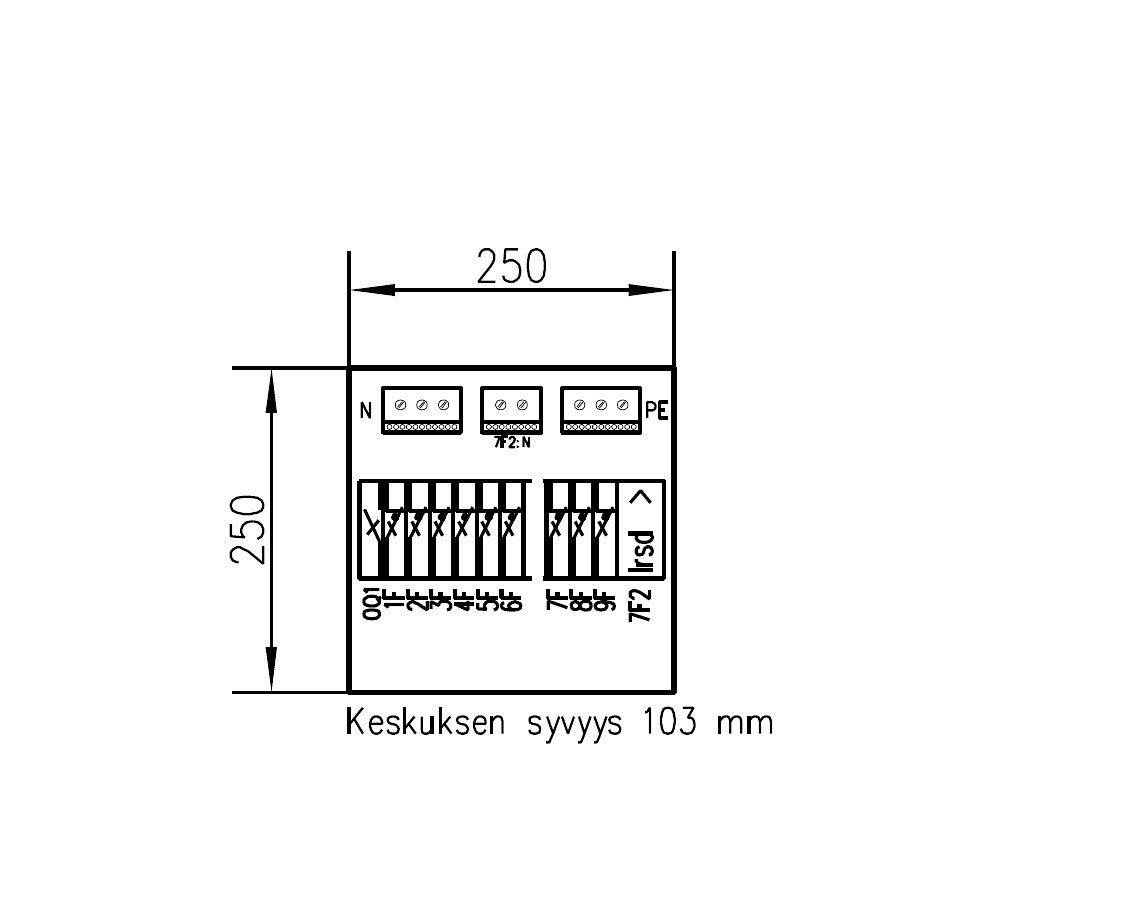

| Pituus (mm) | 103 |
| Leveys (mm) | 250 |
| Korkeus (mm) | 250 |
| Nimellisvirta | 35 A |
| Johdonsuojien määrä C-10A | 6 kpl |
| Johdonsuojien määrä C-16A | 2 kpl |
| Moduulivaratila | 1 |
| Asennustapa | pinta-asennus |
| Rivien lukumäärä | 1 |
| Vaiheiden lukumäärä | 1 |
| Suojaus | johdonsuoja / yhdistelmä maadoitus-/automaattijohdonsuoja |
| Yksivaiheisten miniatyyrikatkaisijoiden määrä (MCB) | 9 |
| Laukaisukäyrä | C |
| Ryhmien kokonaismäärä | 9 |
| Suorien lähtöjen määrä | 6 |
| Vikavirtasuojattujen ryhmien määrä | 3 |
| Vikavirtasuojakytkinten 30 mA määrä | 1 |
| Suojaus pääkytkimellä | kyllä |
| Pääkytkimen napojen määrä | 1 |
| Pääkytkimen nimellisvirta | 40 A |
| Syötön suojaava etukoje VVSK | ei |
| Pääkytkin etukojeena, jako 1x/2x VVSK + suojaamattomat lähdöt | kyllä |
| Pääkytkin etukojeena, jako 2x VVSK | ei |
| Syötön suojaus 2:lla VVSK:lla (2 VVSK:ta etukojeina) | ei |
| Varatila moduulikojeille | 1 |
| Tietoliikennekäyttöön | ei |
| Liesiryhmä | yksivaiheinen |
| Liesiryhmä soveltuu vahvavirtaryhmäksi | kyllä |
| Sisältää pistorasian | ei |
| Soittokellomuuntajalla | ei |
| Ylijännitesuojaus | ei |
| Laskuri | ei |
| Kotelon/suojuksen materiaali | muovi |
| Kotelointiluokka (IP) | IP30 |
| Korkeus | 250 mm |
| Leveys | 250 mm |
| Leveys (moduulipaikkojen määrä) | 13 |
| Syvyys | 103 mm |
| Laajennusmahdollisuus | kyllä |
| Suojuksen tyyppi | valinnainen |
| Läpinäkyvä kansi/suoja | ei |
| Lukitus/kiinnitys | muu |
| Lukittava | ei |
| Väri | valkoinen |
| RAL-numero | 9010 |
| Pakkauskoko 1 (MOQ) | 1 |
| Pakkauskoko 1 pituus (mm) | 260 |
| Pakkauskoko 1 leveys (mm) | 260 |
| Pakkauskoko 1 korkeus (mm) | 120 |
| Pakkauskoko 1 paino brutto (kg) | 2.7 |
| Pakkauskoko 4 (lava) | 96 |
| Pakkauskoko 4 pituus (mm) | 1200 |
| Pakkauskoko 4 leveys (mm) | 1000 |
| Pakkauskoko 4 korkeus (mm) | 1100 |
| Pakkauskoko 4 paino (kg) | 284.2 |
| Tuoteluettelo (fin) | Lataa tästä |
| Käyttöohje (fin) | Lataa tästä |
| Asennusohje (fin) | Lataa tästä |
| Tyyppihyväksyntä (fin) | Lataa tästä |
| CE-vaatimustenmukaisuusvakuutus | Lataa tästä |
| Pääkaavio (.pdf) | Lataa tästä |
| Pääkaavio (.xls) | Lataa tästä |
| Pääkaavio (.dwg) | Lataa tästä |
| Ryhmämerkintäliuska (.xls) (fin) | Lataa tästä |
