Hager Sysäysrele 2s+2a 16A kela 230VAC/110VDC, 2 moduulia EPN525

Name: Sysäysrele 2s+2a 16A kela 230VAC/110VDC, 2 moduulia
Brand: Hager
SKU: 12964

Tuotekoodi: EPN525

Sähkönumero: 2707333

Tuotemerkki: Hager

GTIN: 3250612369485

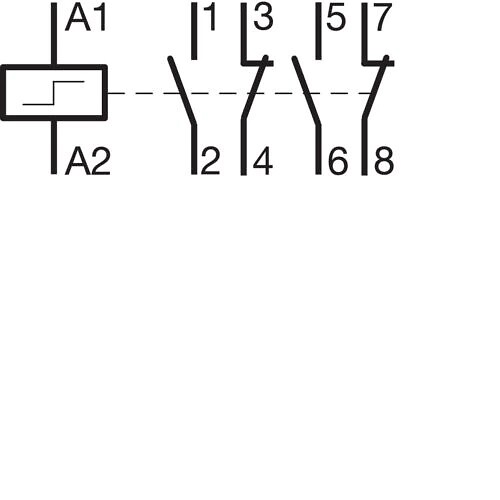

Sähkömekaainen sysäysrele 2 sulkeutuvaa ja 2 avautuvaa kosketinta 16 A, ohjauskela 230 VAC ja 110 VDC. Koko 2 moduulia.

Sysäysrelettä käytetään impulssiohjaukseen EN60669-1 ja EN60669-2-2 mukaisesti. Moduuli on kosketussuojattu BGVA2 mukaisesti. Rele on varustettu kosketintilan ilmaisulla, käsikäyttömahdollisuudella suoraan kojeelta ja merkintäikkunalla. Releeseen voidaan liittää jälkiasennettavia lisämoduuleja apukoskettimien tai kello- ja ryhmäohjaustoimintojen lisäämiseksi releasennukseen.

Nimellisvirta: 16 A
Nimellisjännite Ue: 250 / 400 V
Eristysjännite: 400 V
Käyttölämpötila: -5 ... 40 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntätapa: Ruuviliittimet
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mm²
Liitäntäpoikkipinta jäykkä johdin: 1,5 - 10mm²
Koskettimien määrä: 4
Koskettimet: 2s+2a

Vanha sähkönumero: 3583129

Pituus (mm)	4
Leveys (mm)	9.5
Korkeus (mm)	8
Paino netto (kg)	0.276

Toiminto	mekaaninen kytkin
Asennustapa	DIN-kisko
Leveys (moduulipaikkojen määrä)	35
Upotussyvyys	63 mm
Sulkeutuvien koskettimien lukumäärä	2
Avautuvien koskettimien lukumäärä	2
Ohjausjännite 1	230 V
Ohjausjännite 1	230 V
Ohjausjännite 1:n tyyppi	AC
Ohjausjännite 1:n taajuus	50 Hz
Ohjausjännite 1:n taajuus	60 Hz
Ohjausjännite 2	110 V
Ohjausjännite 2	110 V
Ohjausjännite 2:n tyyppi	DC
Ohjausjännite 2:n taajuus	50 Hz
Ohjausjännite 2:n taajuus	60 Hz
Mitoitettu kytkentävirta	16 A
Syöttöjännite	250 V
Syöttöjännite	250 V
Syöttöjännitteen tyyppi	AC
Maksimi hehkulamppukuorma	1800 W
Loistelamppukuorma maks.	800 VA
Loistelamppukuorma (tuplapiirissä) maks.	1600 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	900 VA
Maksimikytkentävirta (cos phi = 0.6)	16 A
Käsikäyttöinen	kyllä

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.276
Pakkauskoko 2	108
Pakkauskoko 2 pituus (mm)	100
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus	45
Pakkauskoko 2 paino (kg)	0.275
Pakkauskoko 3	3456
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	215
Pakkauskoko 3 paino (kg)	16.842
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	998
Pakkauskoko 4 paino (kg)	427.208
