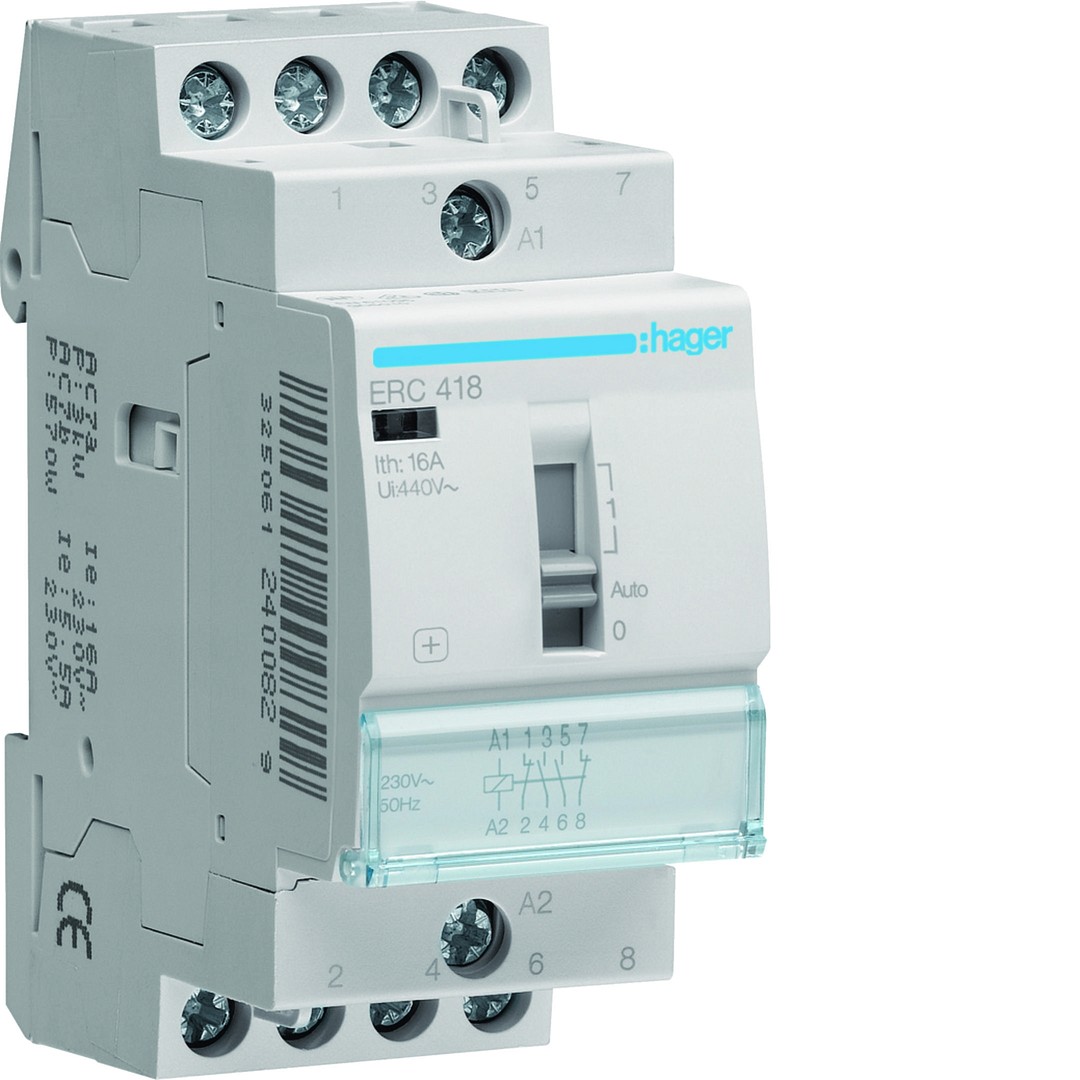

Välirele 16A 2s+2a kela 230VAC, 2 moduulia, 1-A-0 kytkimellä

Name: Välirele 16A 2s+2a kela 230VAC, 2 moduulia, 1-A-0 kytkimellä
Brand: Hager
SKU: 11898

Tuotekoodi: ERC418

Sähkönumero: 2707066

Tuotemerkki: Hager

GTIN: 3250612400829

Minimipakkaus: 1 kpl

Välirele 2 sulkeutuvalla ja 2 avautuvalla 16A koskettimella valaistuksen ja muiden yleiskuormien pitovirtaohjaukseen, ohjauskela 230 VAC. Standardin mukaisuus EN 61095 ja DIN VDE 0637-3. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Rele varustettu tilailmaisuikkunalla koskettimien tilan ilmaisemiseksi, integroidulla merkintäikkunalla. Voidaan varustaa jälkiasennettavalla liskosketinmoduulilla ESC080.

HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).

Nimellisvirta: 16 A
Nimelliskäyttöjännite Ue: 400 V
Ohjausjännite vaihtovirta: 230 V
Eristysjännite: 440 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mm²
Liitäntäpoikkipinta taipuisa johdin: 1 - 10mm²
Koskettimien määrä: 4
Koskettimien tyyppi: 2s+2a

Eristysjännite: 440 V

Impulssijännitekestoisuus: 4 kV

Käyttölämpötila: -10…50 °C

Varastointi/kuljetuslämpötila: -40…80 °C

Liittimien tyyppi: ruuviliittimet

Liityntäpoikkipinta monisäikeinen: 1 - 6 mm²

Liityntäpoikkipinta lanka: 1 - 10 mm²

Laitteen käyttöikä mekaanista kytkentää: 100000

Laitteen käyttöikä sähköistä kytkentää: 30000

Kokonaistehohäviö nimellisvirralla: 7,4 W

Vetoteho: 21 VA

Maksimi kuormitettavuus 400 V AC7 kategoria A: 8,9 kW

Maksimi kuormitettavuus 400 V AC7 kategoria B: 1,7 kW

Pituus (mm)	69
Leveys (mm)	35.8
Korkeus (mm)	85.4

Upotussyvyys	60 mm
Sulkeutuvien koskettimien lukumäärä	2
Avautuvien koskettimien lukumäärä	2
Maksimi hehkulamppukuorma	1100 W
Loistelamppukuorma maks.	570 VA
Loistelamppukuorma (tuplapiirissä) maks.	1200 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	490 VA

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.215
Pakkauskoko 2	60
Pakkauskoko 2 pituus (mm)	100
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	40
Pakkauskoko 2 paino (kg)	0.213
Pakkauskoko 3	60
Pakkauskoko 3 pituus (mm)	362
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	212
Pakkauskoko 3 paino (kg)	13.18
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	998
Pakkauskoko 4 paino (kg)	395.272
