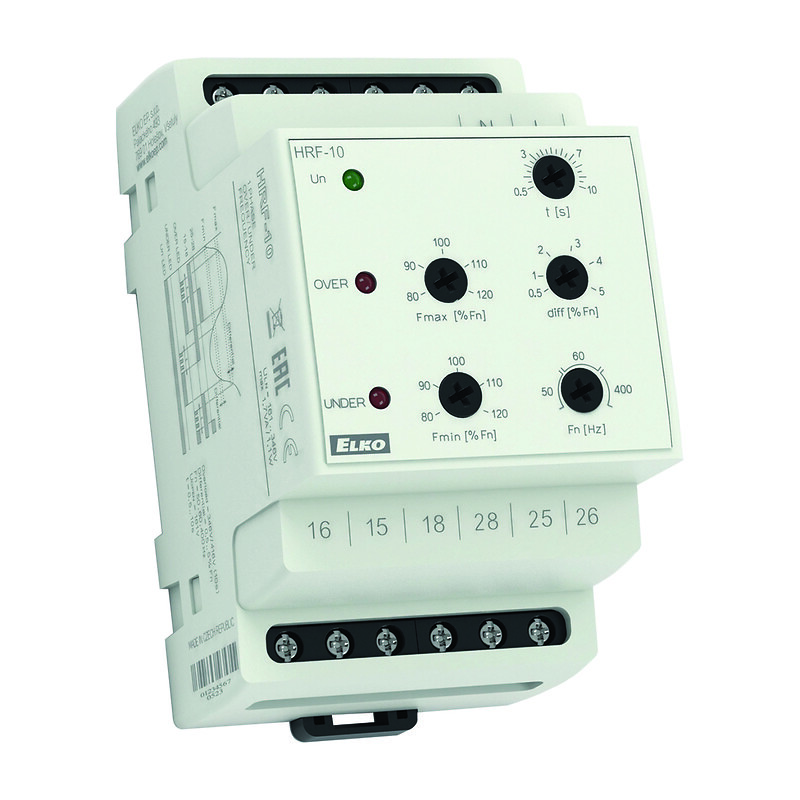

Toiminta

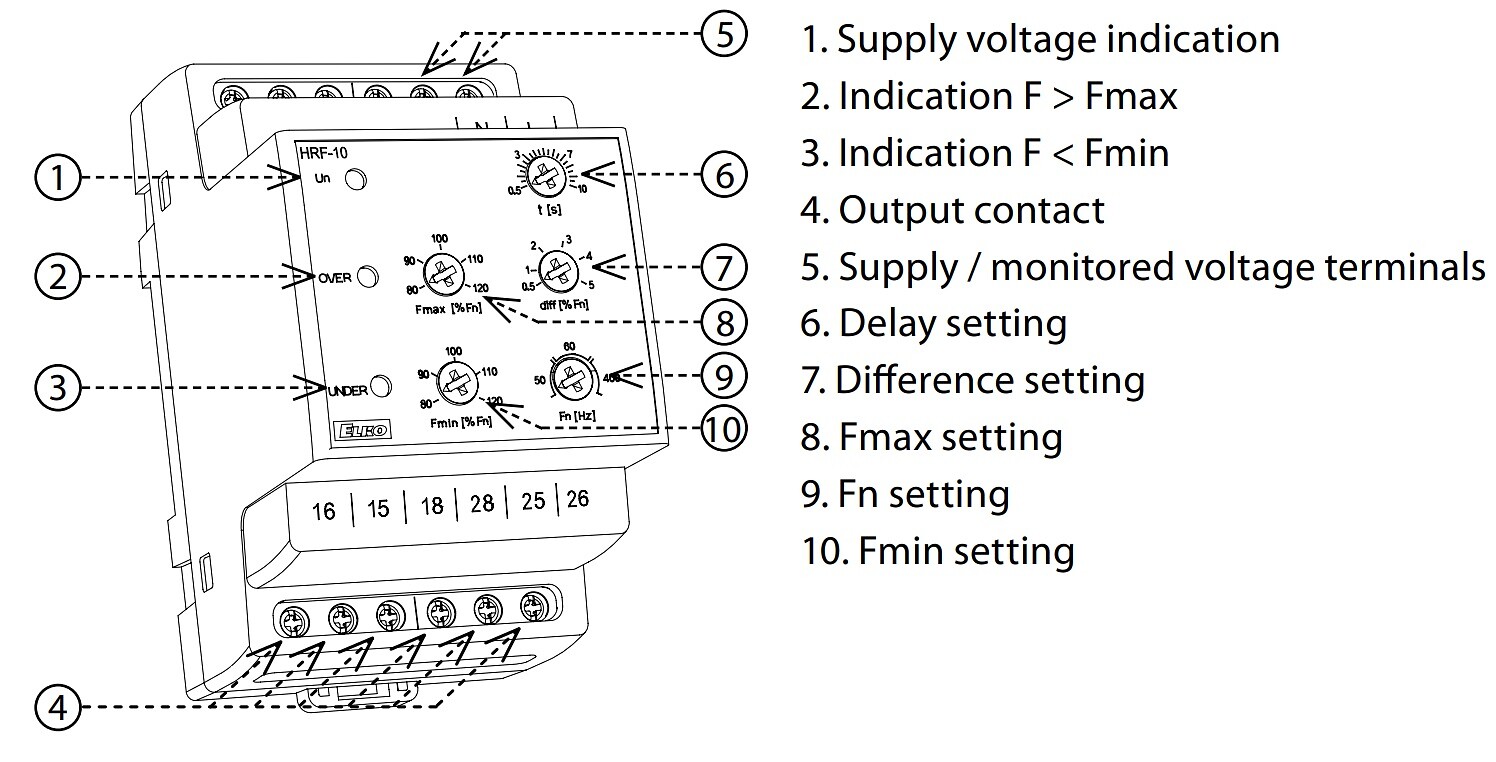

Kun syöttö- (valvottava) jännite kytketään, vihreä LED syttyy.

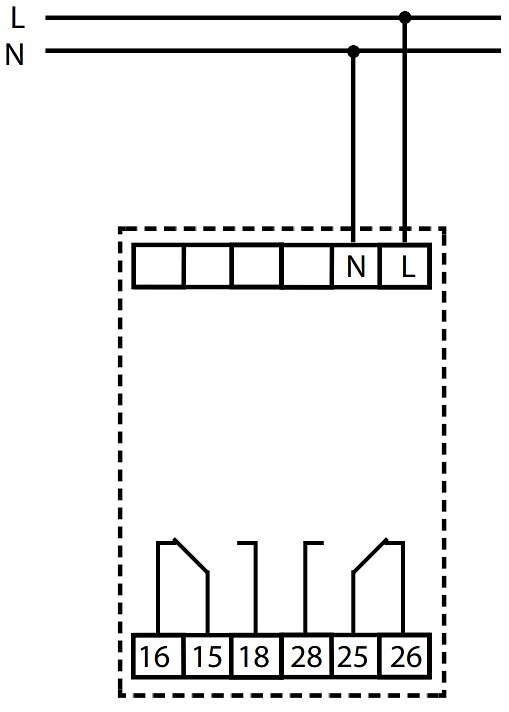

Jos valvotun taajuuden arvo on asetettujen rajojen Fmin – Fmax välillä, punaiset LEDit eivät pala. UNDER-rele on vetäneenä (kosketimet 15–16–18) ja OVER-rele on pois kytkettynä (kosketimet 25–26–28).

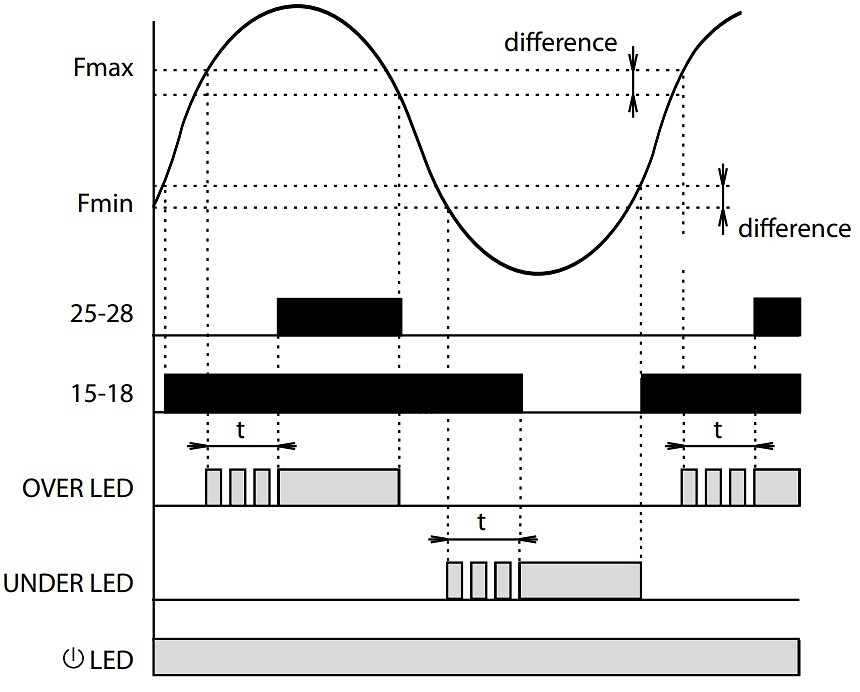

Jos valvottu taajuus ylittää asetetun Fmax-arvon, OVER-rele vetää esiasetetun viiveajan jälkeen ja punainen OVER-LED syttyy. Viiveen aikana punainen LED vilkkuu.
Jos valvottu taajuus laskee alle arvon Fmax − erotus, rele aktivoituu välittömästi ja punainen OVER-LED sammuu.
Jos valvottu taajuus laskee alle asetetun Fmin-arvon, UNDER-rele kytkeytyy pois päältä esiasetetun viiveajan jälkeen ja punainen UNDER-LED syttyy. Viiveen aikana punainen LED vilkkuu. Kun valvottu taajuus ylittää arvon Fmin + erotus, rele vetää välittömästi ja punainen UNDER-LED sammuu.
- Jos valvottu jännite alittaa avautumisrajan Uopen, molemmat releet kytkeytyvät pois päältä ja molemmat punaiset LEDit (UNDER ja OVER) alkavat vilkkua hitaasti, mikä ilmaisee riittämätöntä syöttöjännitettä.
