Valvontarele virta 1vk 8A 0,5-25A viive 0,5-10s

Name: Valvontarele virta 1vk 8A 0,5-25A viive 0,5-10s
Brand: Elko EP
SKU: 375

Tuotekoodi: PRI-52

Sähkönumero: 2707213

Tuotemerkki: Elko EP

GTIN: 8595188136556

Minimipakkaus: 1 kpl

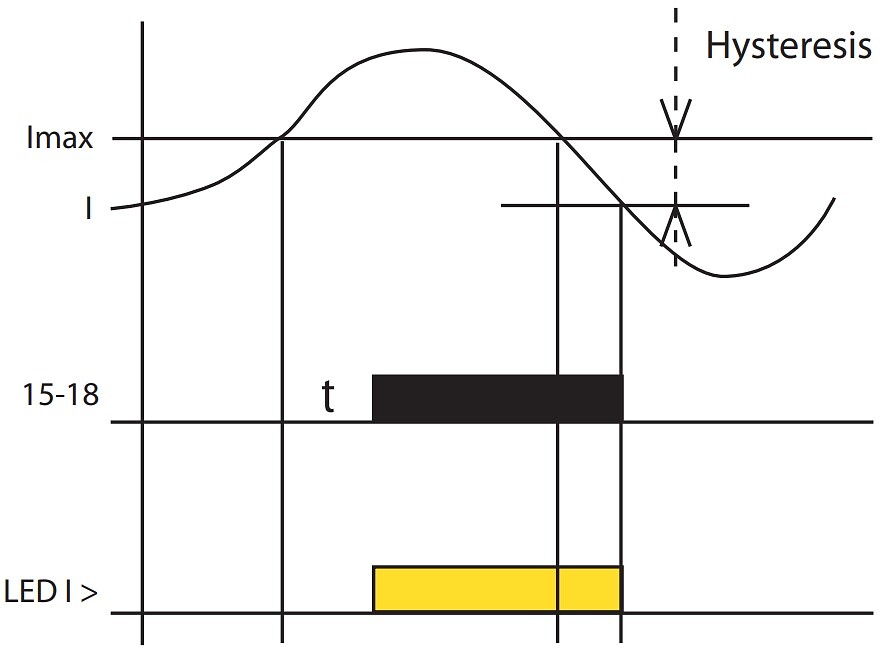

Valvontarele PRI-52 on tarkoitettu yksivaiheisten vaihtovirtapiirien virratason valvontaan. Laukaisurajan hienosäätö mahdollistaa releen käytön monissa erilaisissa sovelluksissa. Lähtörele on normaalitilassa pois kytketty. Kun asetettu virta-arvo ylittyy, rele kytkeytyy päälle esiasetetun viiveen jälkeen. Häiriötilasta normaalitilaan palaamisessa käytetään hystereesiä.

PRI-52:n etuna on, että kierretystä johtimesta kulkeva aukko sijaitsee keskuksen suojapeitteen alapuolella. Tämän ansiosta johdin ei ole ulkopuolisten käsittelyjen tai luvattoman manipuloinnin kohteena.

Virranvalvontarele

Rele on tarkoitettu:
- etälaitediagnostiikkaan (oikosulku, käynnistyvirran nousu)
- rajoitusreleenä (prioriteetti)
- kahdelle samalla vaiheella toimivalle laitteelle (varaaja ja lattialämmitys), joita ei haluta käyttää samanaikaisesti - ylikuormituksen ja suojalaitteen laukaisun esto säästäen kuluja liittymä ja laitekustannuksissa
-virtatransienttien ilmaisuun
- tieto lämmityksen, savunpoistoluukun tai ilmastoinnin käynnistymisestä
- vaihto eri laitteiden välillä taajuusmuuttajan lähdön mukaan aurinkopaneelisovelluksissa

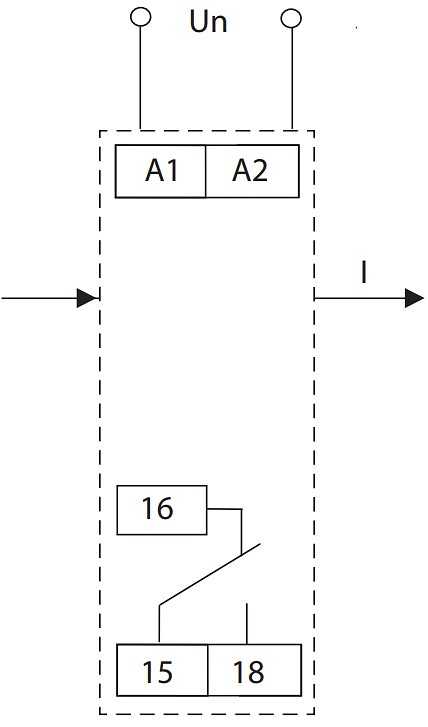

Mittaukseen reikä johtimelle laitteen rungon läpi
Laitteen sisäänrakennettu virtamuuntaja tunnistaa rungon läpi viedyn johtimen kuormitusvirran
Hienosäätö laukaisuvirralle (potentiometrillä) - alue 0.5 - 25A AC
Hienosäätö viiveelle (potentiometrillä) - alue 0.5 ... 10s
Syöttöjännite 230VAC
Lähtökosketin 1x vaihto 8A (AC1) 1-vaiheversio,
1 moduuli, DIN-kiskoasennus

Pituus (mm)	90
Leveys (mm)	17.6
Korkeus (mm)	64

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Ulkoinen virtalähde tarpeellinen	ei
Syöttöjännitteen tyyppi	AC
Virtamitta-alue	0.5 A
Virtamitta-alue	25 A
Yksivaihealivirtavalvonta	kyllä
Kolmivaihealivirtavalvonta	ei
Yksivaiheylivirtavalvonta	kyllä
Kolmivaiheylivirtavalvonta	ei
Yksivaihehystereesivalvonta	kyllä
Kolmivaihehystereesivalvonta	ei
DC-alivirtavalvonta	ei
DC-ylivirtavalvonta	ei
DC-virtahystereesivalvonta	ei
Min. säädettävä vetohidastus kytkettäessä	0.5 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Min. säädettävä päästöhidastus	0.5 s
Maksimi sallittu päästöhidastus	10 s
Avautuvien koskettimien lukumäärä	1
Sulkeutuvien koskettimien lukumäärä	1
Vaihtokoskettimien lukumäärä	1
Leveys	17.6 mm
Korkeus	90 mm
Syvyys	64 mm

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	28
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.05
Pakkauskoko 2	10
