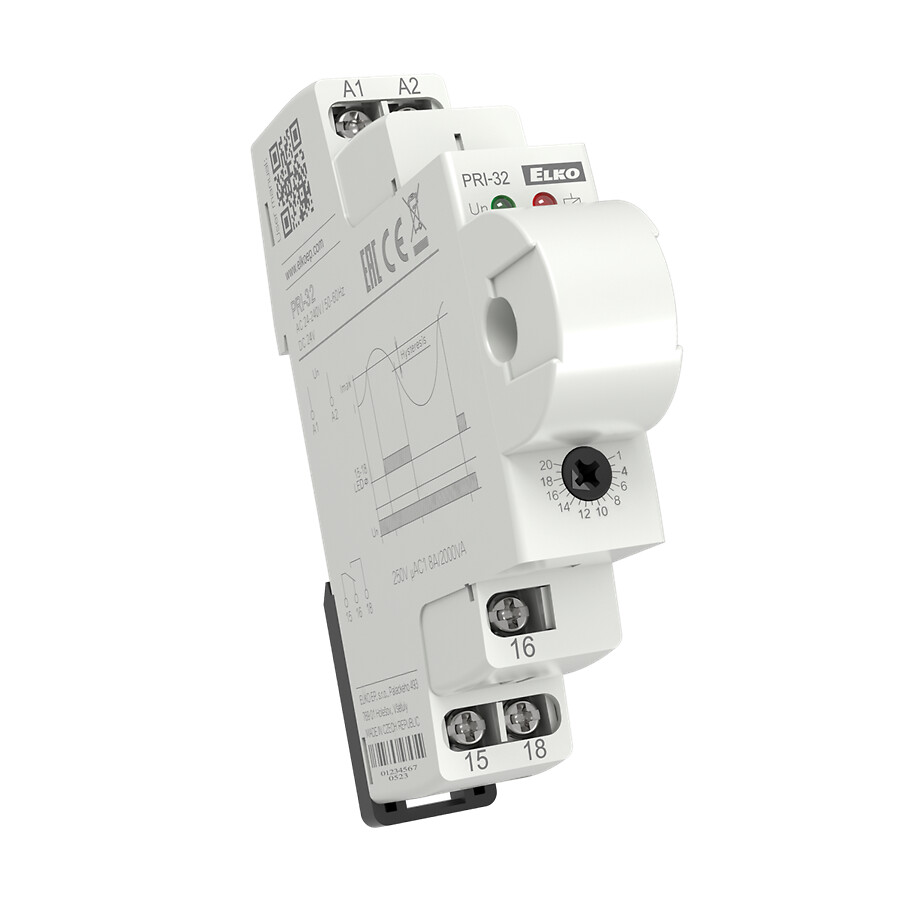

Valvontarele virta 1vk 8A 250VAC säätö 1-20A

Tuotekoodi: PRI-32

Sähkönumero: 2707214

Tuotemerkki: Elko EP

GTIN: 8595188121965

Minimipakkaus: 1 kpl

Valvontarele virta PRI-32

  • syöttöjännite 24-240VAC ja 24 VDC
  • säätöalue 1- 20 A
  • hystereesi 5%, kiinteä
  • vaihtokosketin 8 A AC1,
  • katkaisukyky 2000 VA/AC1, 240 W/DC
  • lähdön ilmaisu, punainen LED
  • sisäänrakennettu virtamuunta, joka mittaa sen läpi kytketyn johtimen läpi kulkevan virran. Tämä rakenne vähentää lämpötilaa verrattuna perinteiseen ratkaisuun sisäänrakennetulla shuntilla, kasvataten samalla virta-aluetta 20A asti ja erottaen valvottavan piirin galvaanisesti.

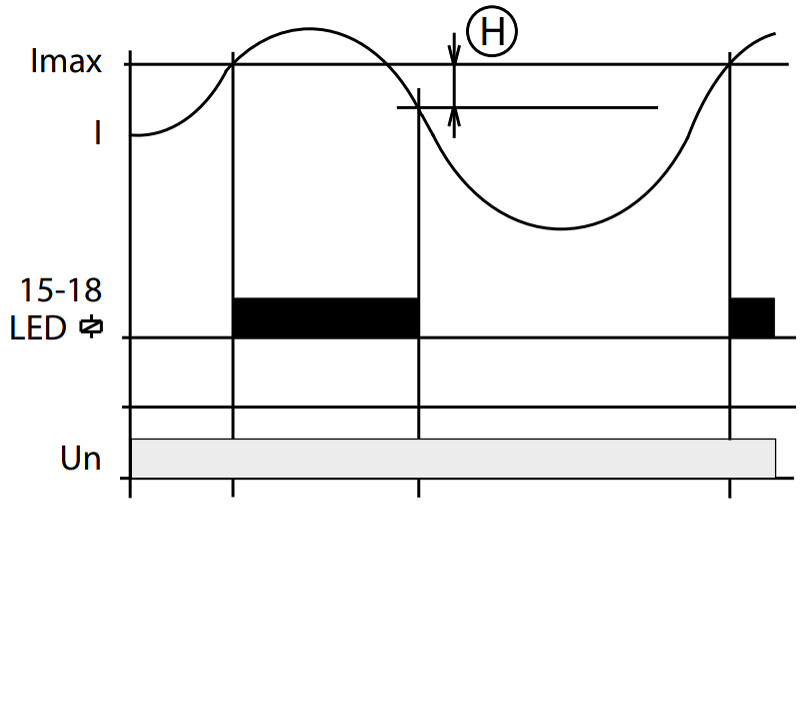

Valvontarelettä PRI-31 käytetään 1- vaiheisten AC- virtapiirien virtatasojen valvontaan. Asteittainen rajavirta-arvon säätö mahdollistaa sen käytön eri sovelluksissa. Lähtökosketin on auki normaalitilassa. Kun aseteltu rajavirta saavutetaan, relekosketin sulkeutuu.. Palautuessa vikatilasta normaalitilaan, kosketin avautuu hystereesin (5%) ylityksen jälkeen.

Monijänniteohjauksen ansiosta relettä voidaan käyttää monipuolisesti eri kohteissa. Releellä voidaan valvoa kuormia, joiden syöttö on eri kuin valvontareleen PRI-31 syöttö.

Virranvalvontarele

  • Tuotteen sisään on rakennettu virtamuuntaja, joka mittaa sen läpi kytketyn johtimen läpi kulkevan virran
  • Tämä rakenne vähentää lämpötilaa verrattuna perinteiseen ratkaisuun sisäänrakennetulla shuntilla verrattuna kasvaattaen samalla virta-aluetta 20A ja erottaen valvottavan piirin galvaanisesti
  • Liukukiskojen lämmitysvastuksille, lämmityskaapeleille, virrankulun ilmaisuun, 1-vaiheisen moottorin virrankulutuksen valvontaan jne.
  • Universaali syöttö 24 - 240VAC ja 24VDC
  • Syöttö galvaanisesti erostettu mittauspiiristä
  • Virtaylitys - läpivirtaava mittausvirta ei saa ylittää 100A tasoa

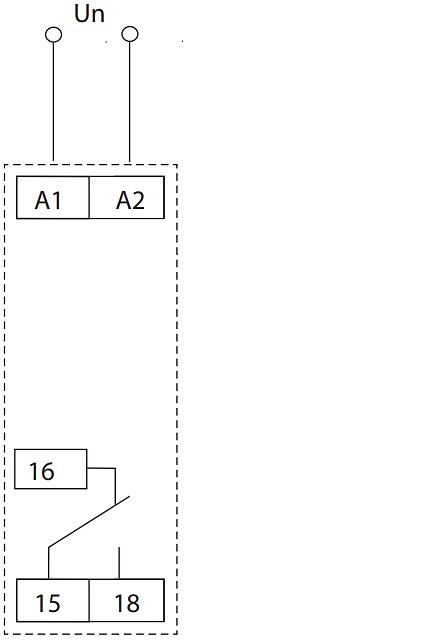

  • Lähtökosketin: 1x vaihto 8A
  • 1-vaihe, 1 moduuli, DIN-kiskoasennus


Pituus (mm) 90
Leveys (mm) 17
Korkeus (mm) 64
Sähköisen liitännän tyyppi vipuliitäntä
Irrotettavilla kiinnikkeillä ei
Ulkoinen virtalähde tarpeellinen ei
Syöttöjännitteen tyyppi AC
Virtamitta-alue 1 A
Virtamitta-alue 20 A
Yksivaihealivirtavalvonta kyllä
Kolmivaihealivirtavalvonta ei
Yksivaiheylivirtavalvonta kyllä
Kolmivaiheylivirtavalvonta ei
Yksivaihehystereesivalvonta kyllä
Kolmivaihehystereesivalvonta ei
DC-alivirtavalvonta ei
DC-ylivirtavalvonta ei
DC-virtahystereesivalvonta ei
Avautuvien koskettimien lukumäärä 1
Sulkeutuvien koskettimien lukumäärä 1
Vaihtokoskettimien lukumäärä 1
Leveys 17.6 mm
Korkeus 90 mm
Syvyys 64 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 100
Pakkauskoko 1 leveys (mm) 28
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.1
Pakkauskoko 2 10
