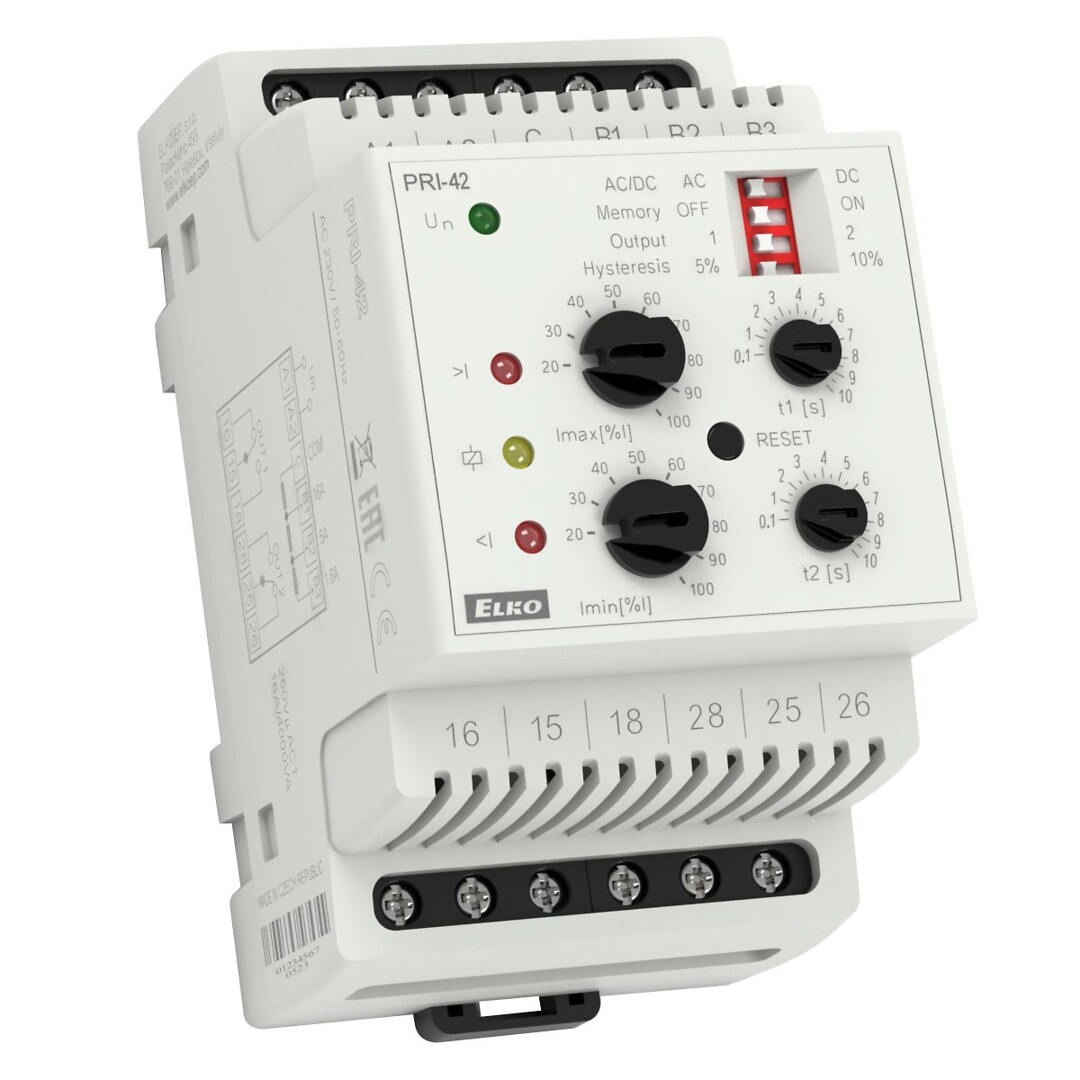

Valvontarele virta kela 24-240 VAC/DC 2vk 16A 3-alue 0.4-16A hyst. 2

Name: Valvontarele virta kela 24-240 VAC/DC 2vk 16A 3-alue 0.4-16A hyst. 2
Brand: Elko EP
SKU: 24142

Tuotekoodi: PRI-42-UNI

Sähkönumero: 2707277

Tuotemerkki: Elko EP

GTIN: 8595188185356

Minimipakkaus: 1 kpl

Rele on suunniteltu valvomaan tasavirta- ja vaihtovirtavirtoja kolmella alueella.Rele valvoo virran suuruutta kahdella eri tasolla (Imax, Imin). Valvottu taso Imax, valitaan prosentteina valitusta alueesta. Asetetaan valvottu taso Imin (prosentteina alueesta Imax. Lähtökoskkettimien tila voidaan valita (erikseeni/rinnakkain). Säädettävä viiveaika (0,5-10s) lyhytaikaisten jännitevaihteluiden ja piikkien eliminoimiseksi. Galvaanisesti erotettu kelajännite valvottavasta jännitteestä. Lähtökosketin molemille tasoille.

Tekniset tiedot:

Syöttöjännite: 24-240 V AC/DC

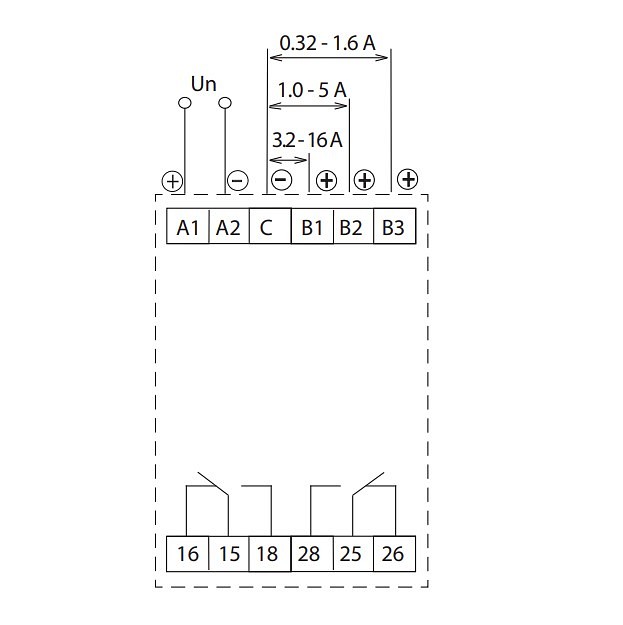

Valvotut alueeet, valitaan kytkennällä
Alue 1: 3,2-16 A, liittimet C-B!
Alue 2: 1-5 A liittimet C-B2,
Alue 3: 0,32-1,6 A liittimet C-B3
Kosketin: 2 x vaihtokosketin 16A
Katkaisukyky 4000VA/AC1, 384W/DC
Katkaisujännite: 250V AC ja 24V DC
Leveys 3-mod

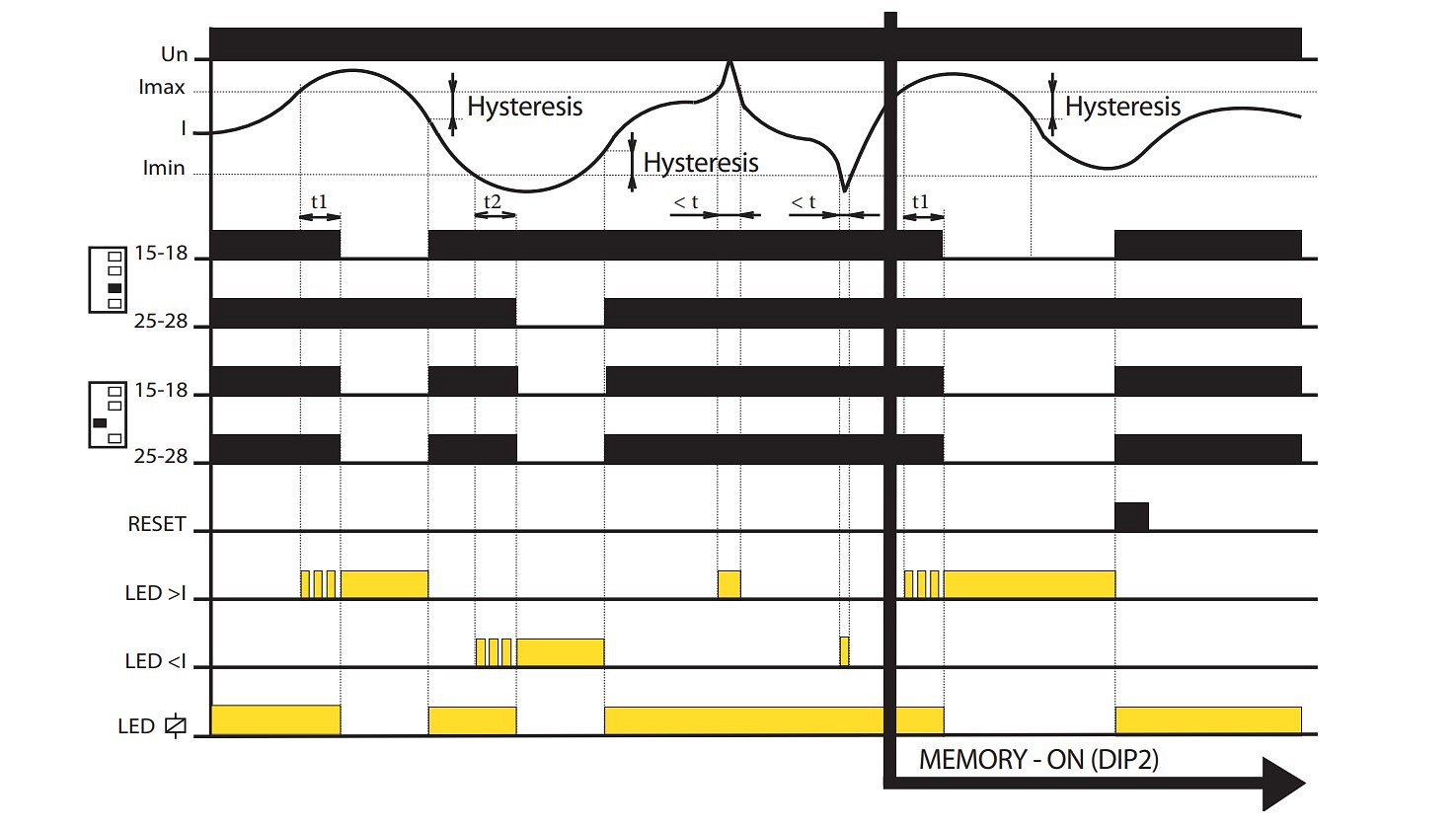

Toimintakuvaus

Kun valvottu virta on asetettujen Imin–Imax-rajojen sisällä, laite on OK-tilassa.
Tällöin lähtökoskettimet ovat suljettuina ja keltainen LED palaa.
Jos virta ylittää asetetut rajat (I > Imax tai I < Imin), laite siirtyy häiriötilaan.
Ylivirta (I > Imax):
Viiveaika t1 käynnistyy ja punainen LED (>I) vilkkuu.
Viiveajan päätyttyä punainen LED (>I) palaa jatkuvasti ja vastaava lähtökosketin avautuu.
Alivirta (I < Imin):
Viiveaika t2 käynnistyy ja punainen LED (<I) vilkkuu.
Viiveajan päätyttyä punainen LED (<I) palaa jatkuvasti ja vastaava lähtökosketin avautuu.
Kun virta palaa sallitulle alueelle, laite siirtyy välittömästi takaisin OK-tilaan.
Punainen LED sammuu ja lähtökosketin sulkeutuu.

Dip-kytkimellä voidaan valita:

Lähtö 1: Koskettimet kytketty rinnan.
Lähtö 2: Erilliset koskettimet ylä- ja alarajalle.

Pituus (mm)	90
Leveys (mm)	52
Korkeus (mm)	65

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Ulkoinen virtalähde tarpeellinen	ei
Syöttöjännitteen tyyppi	AC/DC
Syöttöjännite AC 50 Hz	24 V
Syöttöjännite AC 50 Hz	240 V
Syöttöjännite AC 60 Hz	24 V
Syöttöjännite AC 60 Hz	240 V
Syöttöjännite DC	24 V
Syöttöjännite DC	240 V
Virtamitta-alue	0.32 A
Virtamitta-alue	16 A
Yksivaihealivirtavalvonta	kyllä
Kolmivaihealivirtavalvonta	ei
Yksivaiheylivirtavalvonta	kyllä
Kolmivaiheylivirtavalvonta	ei
Yksivaihehystereesivalvonta	kyllä
Kolmivaihehystereesivalvonta	ei
DC-alivirtavalvonta	kyllä
DC-ylivirtavalvonta	kyllä
DC-virtahystereesivalvonta	kyllä
Min. säädettävä vetohidastus kytkettäessä	0.1 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Min. säädettävä päästöhidastus	0.1 s
Maksimi sallittu päästöhidastus	10 s
Vaihtokoskettimien lukumäärä	2
Leveys	52 mm
Korkeus	90 mm
Syvyys	65 mm
