Lataa tuotekortti
Aikarele monitoimi 1vk 10A, ohjaus 12-230VAC/12-48VDC, koko 1 moduuli

Poistunut tuote

Katso korvaava tuote: EZM100

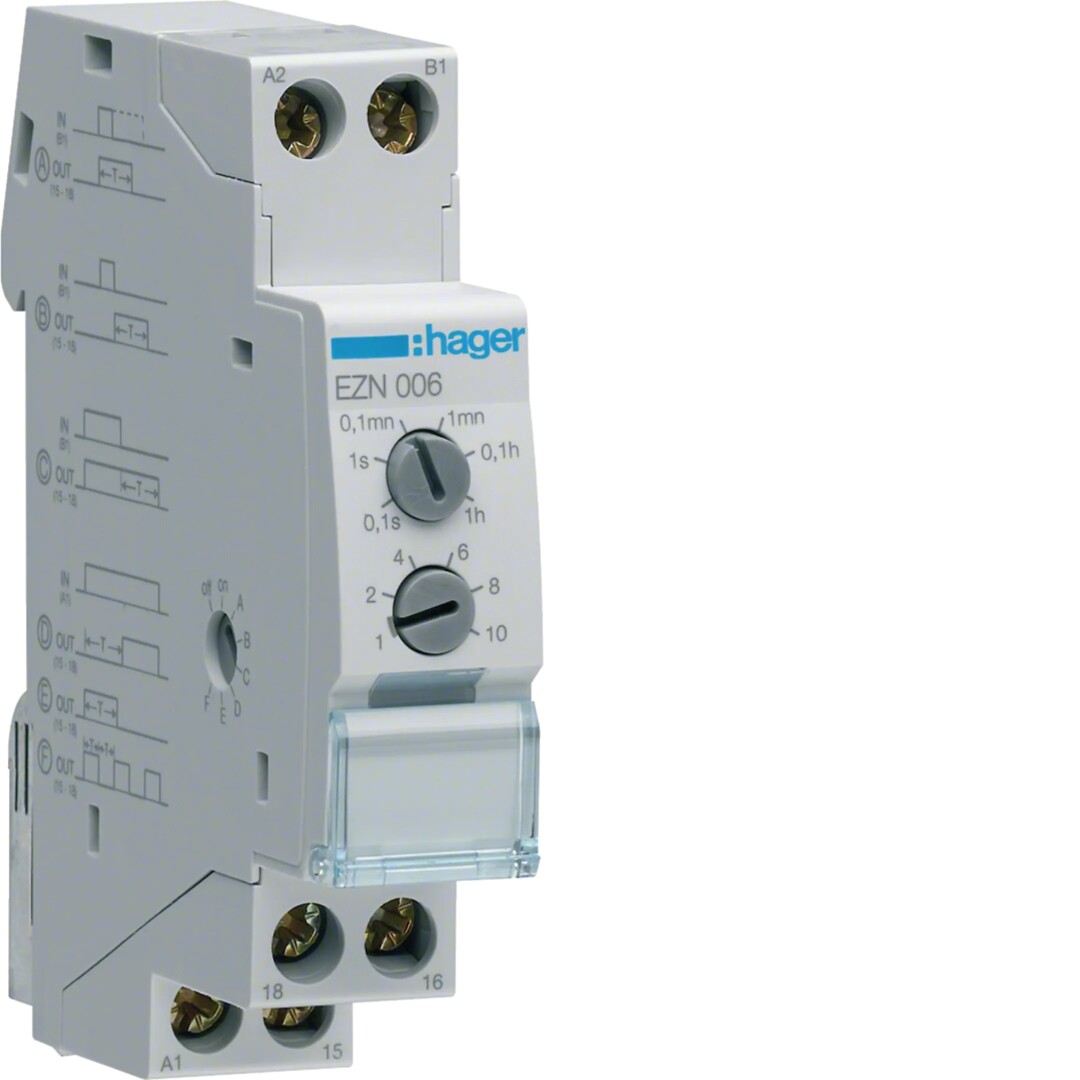

Hager Aikarele monitoimi 1vk 10A, ohjaus 12-230VAC/12-48VDC, koko 1 moduuli EZN006

Tuotekoodi: EZN006

Sähkönumero: 2707026

Tuotemerkki: Hager

GTIN: 3250612469949

Monitoimiaikarele kuudella toiminnolla. Käyttöön otettava toiminto valitaan laitteen kyljessä olevan valintapyörän avulla. Valittavissa toiminnot vakiopulssi, päästöhidastus, vetohipaisu, pulssi laskevalta reunalta, vetohidastus ja vakiopulssi. Aikarele on varustettu vaihtokoskettimella 8A maksimivirralle. Käyttötilan näyttö koskettimen tilasta kertovalla LED-merkkivalolla. Potentiometrit aika-asetteluun laitteen etupinnassa. Kosketussuojaus DIN VDE 0106/100 mukaan.

  • Viivetoiminto: vetohidastus
  • Nimellisjännite ohjaus: 12 ... 48 VDC/12 ... 230 VAC
  • Taajuus: 50/60 Hz
  • Koskettimen kuormitettavuus: 8A 230V AC1
  • Kytkentävirta kun cos phi = 0,6: max. 5 A
  • Tehokulutus (käyttö): 15 VA
  • Häviöteho täydellä kuormalla: ≈ 2 W
  • 230 V Hehku- ja halogeenilamput: maks. 450 W
  • Loistelamput: maks. 600 VA
  • Kytkentäsykliä: min. 50000
  • Viiveasettelu: 0,1 s … 10 h
  • Käyttölämpötila: -10 … 50 °C
  • Johdinpoikkipinta (taipuisa): 1 … 6 mm²
  • Johdinpoikkipinta (jäykkä): 1,5 … 10 mm²
  • DIN-moduulin leveys: 1 moduuli
Pituus (mm) 64
Leveys (mm) 17.5
Korkeus (mm) 85
Paino netto (kg) 0.089
Toimintatapa analoginen monitoiminen
Toiminto monitoimi
Ensimmäisen aikavälin yksikkö sekunnit/tunnit
Ensimmäinen aikaväli 0.1
Ensimmäinen aikaväli 10
Toisen aikavälin yksikkö sekunnit/tunnit
Toinen aikaväli 0.1
Toinen aikaväli 10
Asennustapa DIN-kisko
Leveys (moduulipaikkojen määrä) 1
Upotuskorkeus 58 mm
Vaihtokytkimien lukumäärä 1
Ohjausjännite 1 230 V
Ohjausjännite 1 230 V
Ohjausjännite 1:n tyyppi AC
Ohjausjännite 1:n taajuus 50 Hz
Ohjausjännite 1:n taajuus 60 Hz
Ohjausjännite 2 12 V
Ohjausjännite 2 48 V
Ohjausjännite 2:n tyyppi AC/DC
Ohjausjännite 2:n taajuus 50 Hz
Ohjausjännite 2:n taajuus 60 Hz
Syöttöjännite 195 V
Syöttöjännite 253 V
Syöttöjännitteen tyyppi AC/DC
Nimelliskytkentävirta 250 V AC 8 A
Kytkentäteho hehkulamppu 450 W
Kytkentäteho loistelamppu induktiivinen 500 VA
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 20
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.11
Pakkauskoko 2 108
Pakkauskoko 2 pituus (mm) 95
Pakkauskoko 2 leveys (mm) 80
Pakkauskoko 2 korkeus 25
Pakkauskoko 2 paino (kg) 0.09
Pakkauskoko 3 108
Pakkauskoko 3 pituus (mm) 369
Pakkauskoko 3 leveys (mm) 311
Pakkauskoko 3 korkeus (mm) 232
Pakkauskoko 3 paino (kg) 10.1
Pakkauskoko 4 (lava) 2592
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1478
Pakkauskoko 4 paino (kg) 265.4
