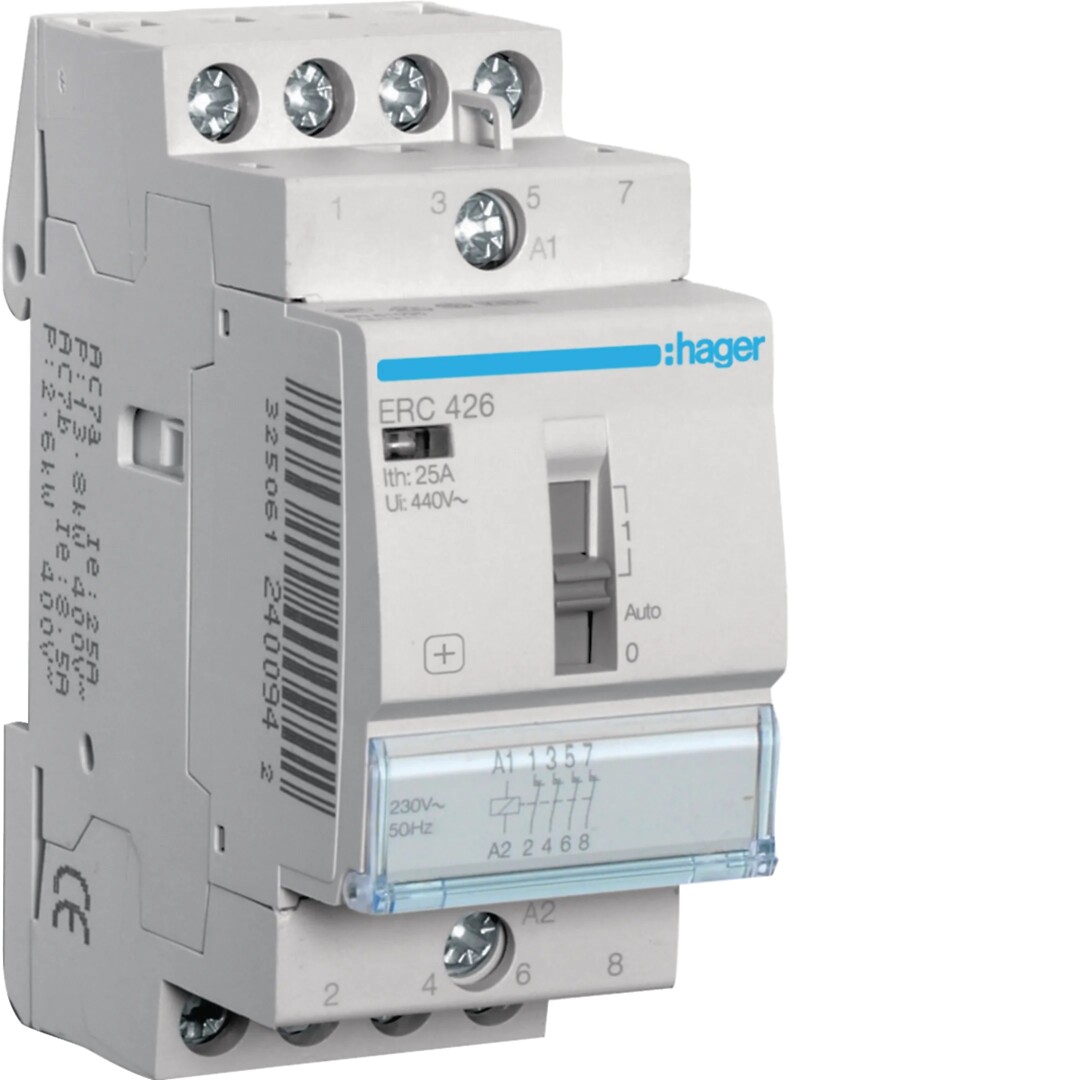

Kontaktori 4a 25A kela 230VAC, 2 moduulia, 1-A-0 kytkimellä

Kontaktori 4a 25A kela 230VAC, 2 moduulia, 1-A-0 kytkimellä

Name: Kontaktori 4a 25A kela 230VAC, 2 moduulia, 1-A-0 kytkimellä
Brand: Hager
SKU: 9266

Tuotekoodi: ERC426

Sähkönumero: 2707078

Tuotemerkki: Hager

GTIN: 3250612400942

Minimipakkaus: 1 kpl

Kontaktori käsikäyttökytkimellä 4 avautuvalla 25A koskettimella valaistuksen ja muiden yleiskuormien pitovirtaohjaukseen, ohjauskela 230 VAC. Standardin mukaisuus EN 61095 ja DIN VDE 0637-3. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Kontaktori on varustettu tilailmaisuikkunalla koskettimien tilan ilmaisemiseksi, integroidulla merkintäikkunalla. Voidaan varustaa jälkiasennettavalla lisäkosketinmoduulilla ESC080.

HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).

Nimellisvirta: 25 A
Nimelliskäyttöjännite Ue: 400 V
Ohjausjännite vaihtovirta: 230 V
Eristysjännite: 440 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mmmm2;
Liitäntäpoikkipinta jäykkä johdin: 1 - 10mmmm2;
Koskettimien määrä: 4
Koskettimien tyyppi: 4a

Eristysjännite: 440 V

Impulssijännitekestoisuus: 4 kV

Käyttölämpötila: -10…50 °C

Varastointi/kuljetuslämpötila: -40…80 °C

Liittimien tyyppi: ruuviliittimet

Liityntäpoikkipinta monisäikeinen: 1 - 6 mm²

Liityntäpoikkipinta lanka: 1 - 10 mm²

Laitteen käyttöikä mekaanista kytkentää: 100000

Laitteen käyttöikä sähköistä kytkentää: 30000

Kokonaistehohäviö nimellisvirralla: 7,9 W

Vetoteho: 21 VA

Maksimi kuormitettavuus 400 V AC7 kategoria A: 13,8 kW

Maksimi kuormitettavuus 400 V AC7 kategoria B: 2,6 kW

Pituus (mm)	69
Leveys (mm)	35.8
Korkeus (mm)	85.4

Mitoituskäyttöjännite	400 V
Mitoituskäyttöjännite	400 V
Mitoitettu toimintavirta	25 A
Mitoitettu magnetointijännite	230 V
Mitoitettu magnetointijännite	230 V
Jännitetyyppi (käyttöjännite)	AC
Magnetointijännitteen tyyppi	AC
Avautuvien koskettimien lukumäärä	4
Maksimi hehkulamppukuorma	1900 W
Loistelamppukuorma maks.	950 VA
Loistelamppukuorma (tuplapiirissä) maks.	1990 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	810 VA
Liukusäädin manuaalikäyttöön	kyllä
Upotussyvyys	60 mm
Lisäyksikkömahdollisuus	kyllä
Kotelointiluokka (IP)	IP2X

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.215
Pakkauskoko 2	60
Pakkauskoko 2 pituus (mm)	98
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	38
Pakkauskoko 2 paino (kg)	0.217
Pakkauskoko 3	60
Pakkauskoko 3 pituus (mm)	367
Pakkauskoko 3 leveys (mm)	318
Pakkauskoko 3 korkeus (mm)	214
Pakkauskoko 3 paino (kg)	13.273
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1006
Pakkauskoko 4 paino (kg)	341.552

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 2.44 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 53.9094 kg CO₂ eq.
