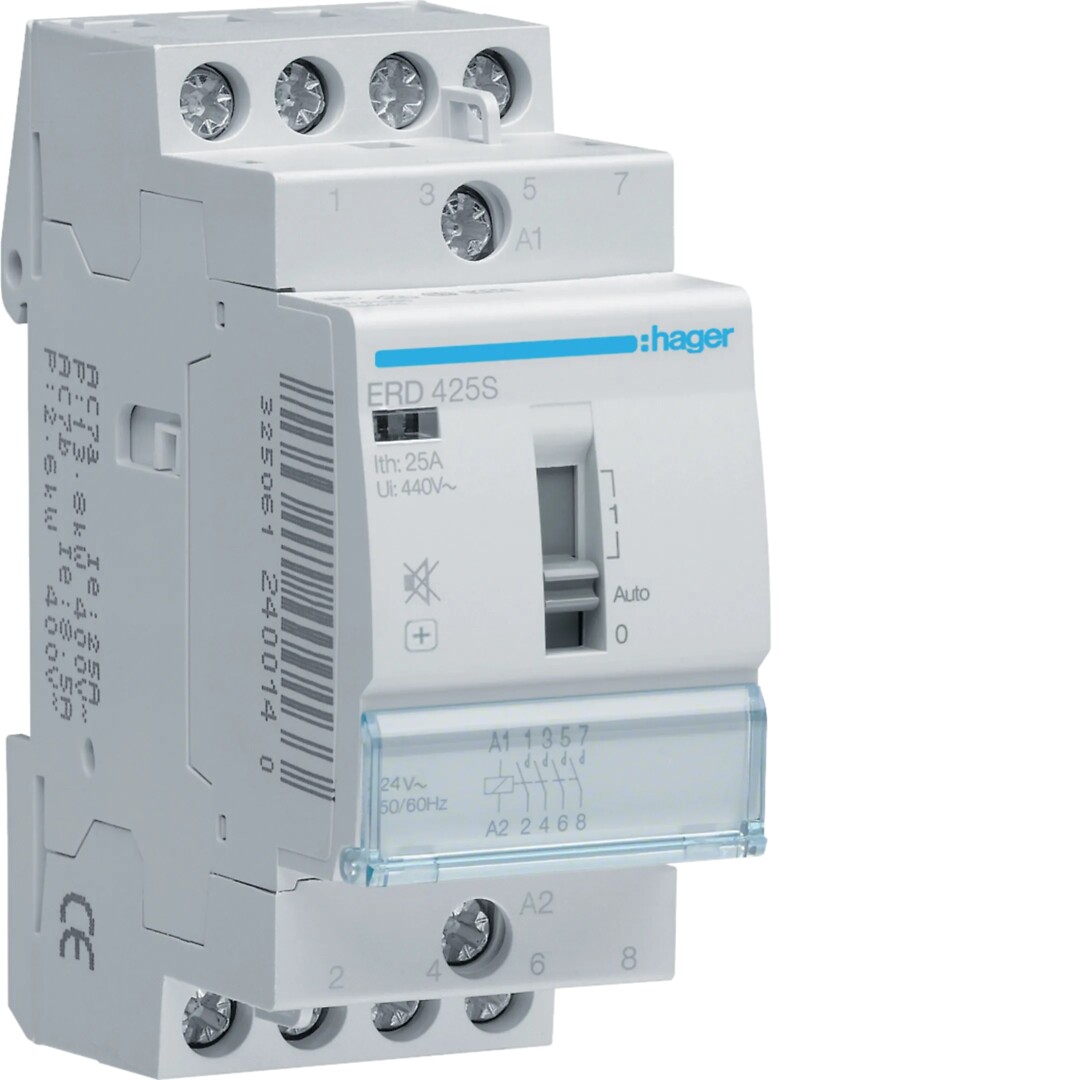

Kontaktori hurinaton 4s 25A kela 24VAC, 2 moduulia, 1-A-0 kytkimellä

Kontaktori hurinaton 4s 25A kela 24VAC, 2 moduulia, 1-A-0 kytkimellä

Name: Kontaktori hurinaton 4s 25A kela 24VAC, 2 moduulia, 1-A-0 kytkimellä
Brand: Hager
SKU: 11317

Tuotekoodi: ERD425S

Sähkönumero: 2707048

Tuotemerkki: Hager

GTIN: 3250612400140

Minimipakkaus: 1 kpl

Hurinaton kontaktori käsikäyttökytkimellä 4 sulkeutuvalla 25A koskettimella valaistuksen ja muiden yleiskuormien pitovirtaohjaukseen, ohjauskela 24 VAC. Standardin mukaisuus EN 61095 ja DIN VDE 0637-3. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Kontaktori on varustettu tilailmaisuikkunalla koskettimien tilan ilmaisemiseksi, integroidulla merkintäikkunalla. Voidaan varustaa jälkiasennettavalla liskosketinmoduulilla ESC080.

HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).

Nimellisvirta: 25 A
Nimelliskäyttöjännite Ue: 400 V
Ohjausjännite vaihtovirta: 24 V
Eristysjännite: 440 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mmmm2;
Liitäntäpoikkipinta taipuisa johdin: 1 - 10mmmm2;
Koskettimien määrä: 4
Koskettimien tyyppi: 4s

Tärkeä huomio:

Hurinattomat kontaktorit eivät sovellu käytettäväksi jatkuvasti päällä pidettäviin sovelluksiin (vetäneenä 24/7). Näissä sovelluksissa tulee käyttää teollisuuskontaktoreita.

Eristysjännite: 440 V

Impulssijännitekestoisuus: 4 kV

Käyttölämpötila: -10…50 °C

Varastointi/kuljetuslämpötila: -40…80 °C

Liittimien tyyppi: ruuviliittimet

Liityntäpoikkipinta monisäikeinen: 1 - 6mm²

Liityntäpoikkipinta lanka: 1 - 10mm²

Laitteen käyttöikä mekaanista kytkentää: 100000

Laitteen käyttöikä sähköistä kytkentää: 30000

Kokonaistehohäviö nimellisvirralla: 8,8 W

Vetoteho: 2,8 VA

Maksimi kuormitettavuus 400 V AC7 kategoria A: 13,8 kW

Maksimi kuormitettavuus 400 V AC7 kategoria B: 2,6 kW

Pituus (mm)	69
Leveys (mm)	35.8
Korkeus (mm)	85.4

Mitoituskäyttöjännite	400 V
Mitoituskäyttöjännite	400 V
Mitoitettu toimintavirta	25 A
Mitoitettu magnetointijännite	24 V
Mitoitettu magnetointijännite	24 V
Jännitetyyppi (käyttöjännite)	AC
Magnetointijännitteen tyyppi	AC
Sulkeutuvien koskettimien lukumäärä	4
Maksimi hehkulamppukuorma	1900 W
Loistelamppukuorma maks.	950 VA
Loistelamppukuorma (tuplapiirissä) maks.	1990 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	810 VA
Liukusäädin manuaalikäyttöön	kyllä
Upotussyvyys	60 mm
Lisäyksikkömahdollisuus	kyllä
Kotelointiluokka (IP)	IP2X

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.209
Pakkauskoko 2	6
Pakkauskoko 2 pituus (mm)	97
Pakkauskoko 2 leveys (mm)	82
Pakkauskoko 2 korkeus (mm)	38
Pakkauskoko 2 paino (kg)	0.214
Pakkauskoko 3	72
Pakkauskoko 3 pituus (mm)	368
Pakkauskoko 3 leveys (mm)	316
Pakkauskoko 3 korkeus (mm)	211
Pakkauskoko 3 paino (kg)	13.28
Pakkauskoko 4 (lava)	1728
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	994
Pakkauskoko 4 paino (kg)	343.72
