Latausjakokaappi, Ahma LJKM16608X (100A / 125A / 160A), lähdöt 63A

UTU Latausjakokaappi, Ahma LJKM16608X (100A / 125A / 160A), lähdöt 63A LJKM16608X

Tuotekoodi: LJKM16608X

Sähkönumero: 3510784

Tuotemerkki: UTU

GTIN: 6438526002750

Tuotesarja: Ahma

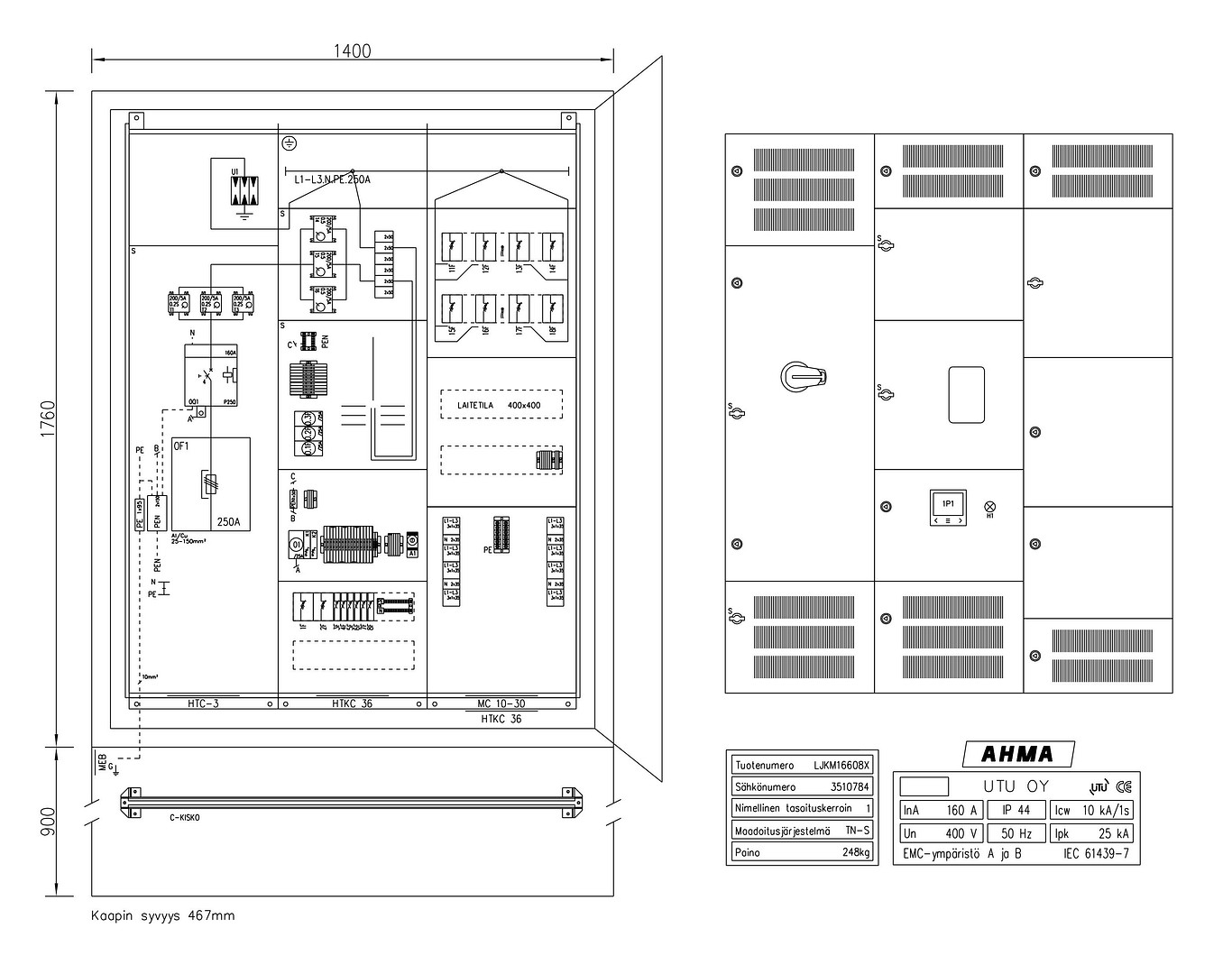

Latausjakokaappi sähkölaitosmittauksella IP44, ulkoasennus. Jalustalle asennettava suojakaappi, jonka sisällä latauskeskus. HUOM! Jalusta tilattava erikseen. Soveltuva jalusta JAL1400 (3500691). Kaapin materiaali maalattu teräs, väri RAL7024 (tummanharmaa). Ovissa kolmipistesalpa lukitusmahdollisuudella, katolla nostokorvat. Kaapissa painovoimainen ilmanvaihto. Jalustassa potentiaalintasauskisko. Nimellisvirta 160A (valittavissa 100A / 125A / 160A). Lähdöt toteutettu johdonsuojakatkaisijoilla 8kpl MCN363E (C-käyrä 63A, 3-nap.). Keskuksessa laitetila kuormanhallinnan laitteille. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kuormanhallinnan tila on kuitenkin yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Syötössä Hager H3+ sarjan kompaktikatkaisija HHT160DR aukiohjauskelalla. Kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11-ITF-IN-485-ICT2). Keskuksessa varaus yliaaltosuodattimelle. Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallintaominaisuudet (kenttäkohtainen tuuletus, lähdöissä ilmavälit, jne). Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Keskuksessa lämpö-hätä-seis -toiminto. Latauskeskuksessa on valmius dynaamiseen lämpenemähallintaan (DIN-kiskokohtainen anturointi). Liitettäessä keskus eTolppajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti myös keskuksen sisälämpötilan perusteella. Huom! Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa (lämpenemän hallinta tärkeää). Syöttöliittimet HYT005H (Al/Cu 50-185mm²). Kaikille latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm². Varalähdöillä ei riviliittimiä. Sähkölaitoksen mittausta varten keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla. Keskukseen voidaan liittää sähkölaitoksen 63A liittymä, joka on teholiittymää halvempi. Myöhemmin tehontarpeen kasvaessa, liittymää voidaan kasvattaa 160A asti. Keskuksen osalta tämä onnistuu kompaktikatkaisijassa olevan DIP-kytkimen avulla (katkaisijatila sinetöitävissä).

Pituus (mm) 467
Leveys (mm) 1400
Korkeus (mm) 1760
Paino netto (kg) 248
Nimellisjännite 400 V
Nimellisvirta 160 A
Materiaali teräs
Pinnan suojaus muu
Kaapin IP-luokka IP44
Väri harmaa
RAL-numero 7024
Leveys 1400 mm
Korkeus 1760 mm
Syvyys 467 mm
Asennus jalusta (maa-asennus)
Napojen lukumäärä 3
Haarajohtimen nimellispoikkipinta-ala 2.5 mm²
Haarajohtimen nimellispoikkipinta-ala 35 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 50 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 185 mm²
Kiskolla kyllä
Kiskon IP-luokka IP00
Sisältää liittimet kyllä
Maadoituksella kyllä
Jalustalla ei
Sisältää lattialevyn ei
Asennuslevyllä ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 1760
Pakkauskoko 1 leveys (mm) 1400
Pakkauskoko 1 korkeus (mm) 652
Pakkauskoko 1 paino brutto (kg) 283
Pakkauskoko 4 (lava) 1
Pakkauskoko 4 pituus (mm) 1765
Pakkauskoko 4 leveys (mm) 1400
Pakkauskoko 4 korkeus (mm) 1169
Pakkauskoko 4 paino (kg) 531
