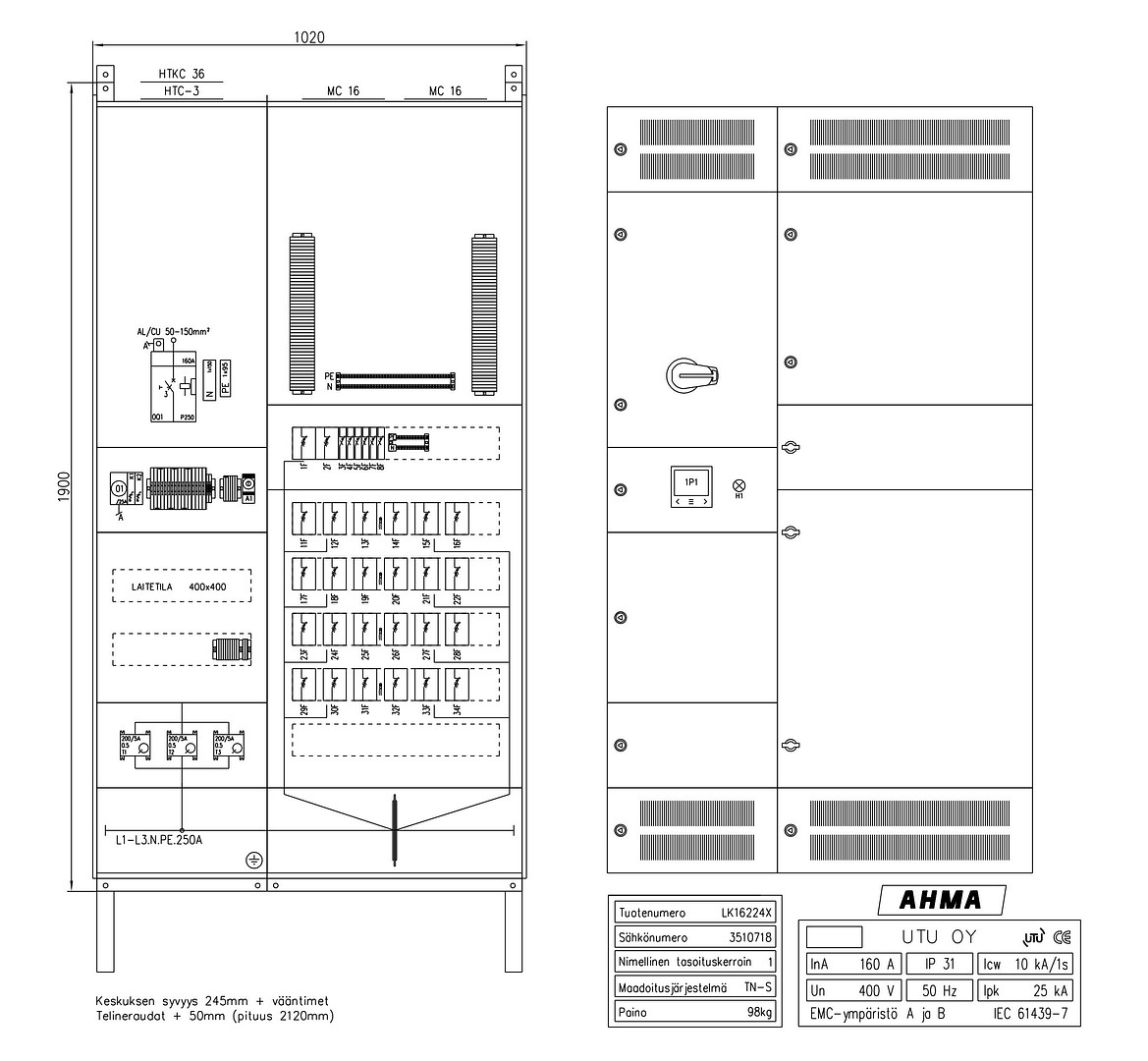

Latauskeskus, Ahma LK16224X (100A / 125A / 160A), lähdöt 20A

Tuotekoodi: LK16224X

Sähkönumero: 3510718

Tuotemerkki: UTU

GTIN: 6438526002095

Tuotesarja: Ahma

Minimipakkaus: 1 kpl

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS1090 snro 3426358).


Latauskeskus Ahma LK16224X ominaisuudet:

  • Nimellisvirta 160A (valittavissa 100A / 125A / 160A)
  • Lähdöt 24kpl MCN320E (Hager johdonsuojakatkaisija C-käyrä 20A, 3-nap.)
  • Syötössä kompaktikatkaisija HHT160DR aukiohjauskelalla (Hager H3+)
  • Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)
  • Syöttöliittimet HYT005H (Al/Cu 50-185mm²)
  • Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

    • Lämpenemän hallinta

    Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.


    Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:
  • kenttäkohtainen tuuletus
  • latauslähdöissä ilmavälit
  • lämpö-hätä-seis -toiminto

    Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

    Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.


    Elinkaarihallinta

    Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

    Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

    Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

    Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

    • Pituus (mm) 245
    Leveys (mm) 1020
    Korkeus (mm) 1900
    Nimellisjännite 400 V
    Nimellisvirta 160 A
    Materiaali teräs
    Pinnan suojaus muu
    Kaapin IP-luokka IP34
    Väri harmaa
    RAL-numero 1013
    Leveys 1020 mm
    Korkeus 1900 mm
    Syvyys 245 mm
    Asennus seinä
    Napojen lukumäärä 3
    Haarajohtimen nimellispoikkipinta-ala 0.5 mm²
    Haarajohtimen nimellispoikkipinta-ala 6 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 50 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 185 mm²
    Kiskolla kyllä
    Kiskon IP-luokka IP00
    Sisältää liittimet kyllä
    Maadoituksella kyllä
    Jalustalla ei
    Sisältää lattialevyn ei
    Asennuslevyllä ei
    Pakkauskoko 1 (MOQ) 1
    Pakkauskoko 1 pituus (mm) 1900
    Pakkauskoko 1 leveys (mm) 1020
    Pakkauskoko 1 korkeus (mm) 430
    Pakkauskoko 1 paino brutto (kg) 133
    Pakkauskoko 4 (lava) 2
    Pakkauskoko 4 pituus (mm) 1905
    Pakkauskoko 4 leveys (mm) 1020
    Pakkauskoko 4 korkeus (mm) 725
    Pakkauskoko 4 paino (kg) 231
