Hager Lattiarasiapakkaus LARA onteloasennus kansi ruostumaton teräs Q12 syvennys 15mm UDCKQ12E15U

Tuotekoodi: UDCKQ12E15U

Sähkönumero: 1476773

Tuotemerkki: Hager

GTIN: 6438526003221

Tuotesarja: electraplan.VE-EE

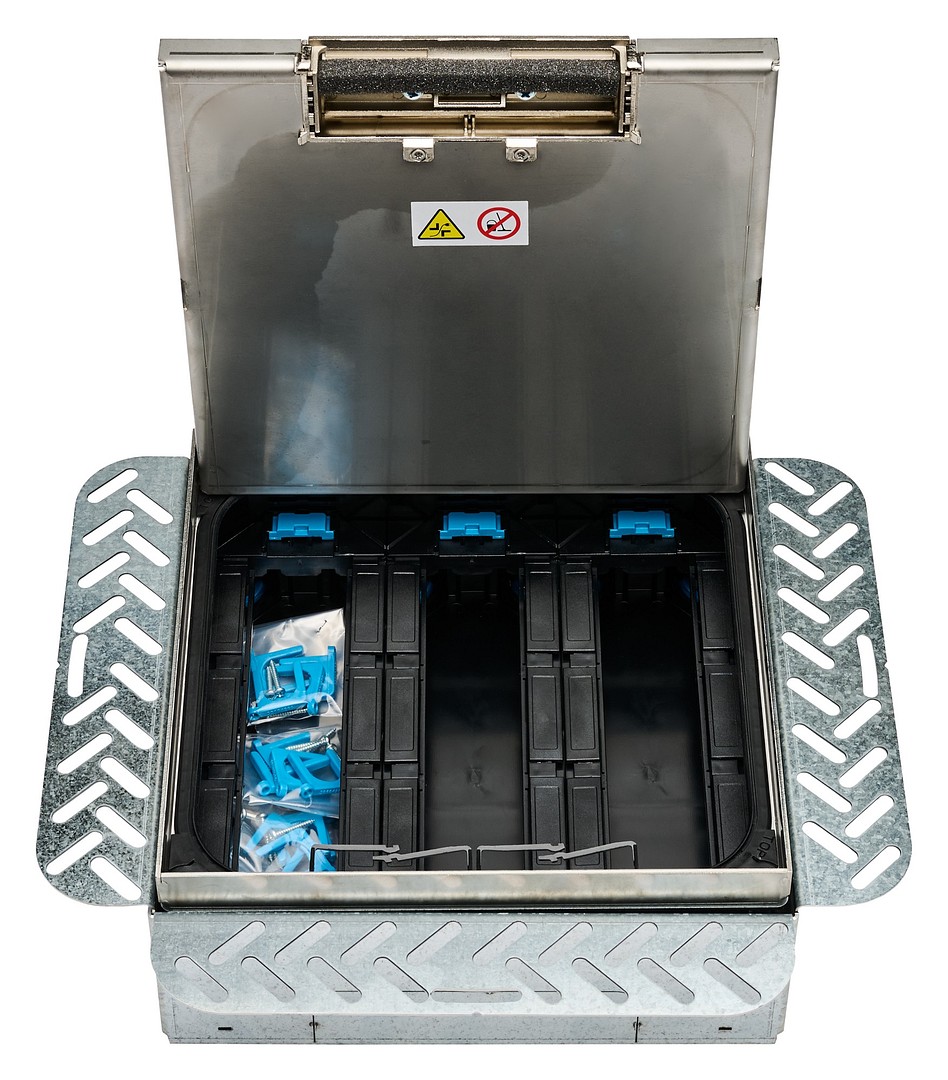

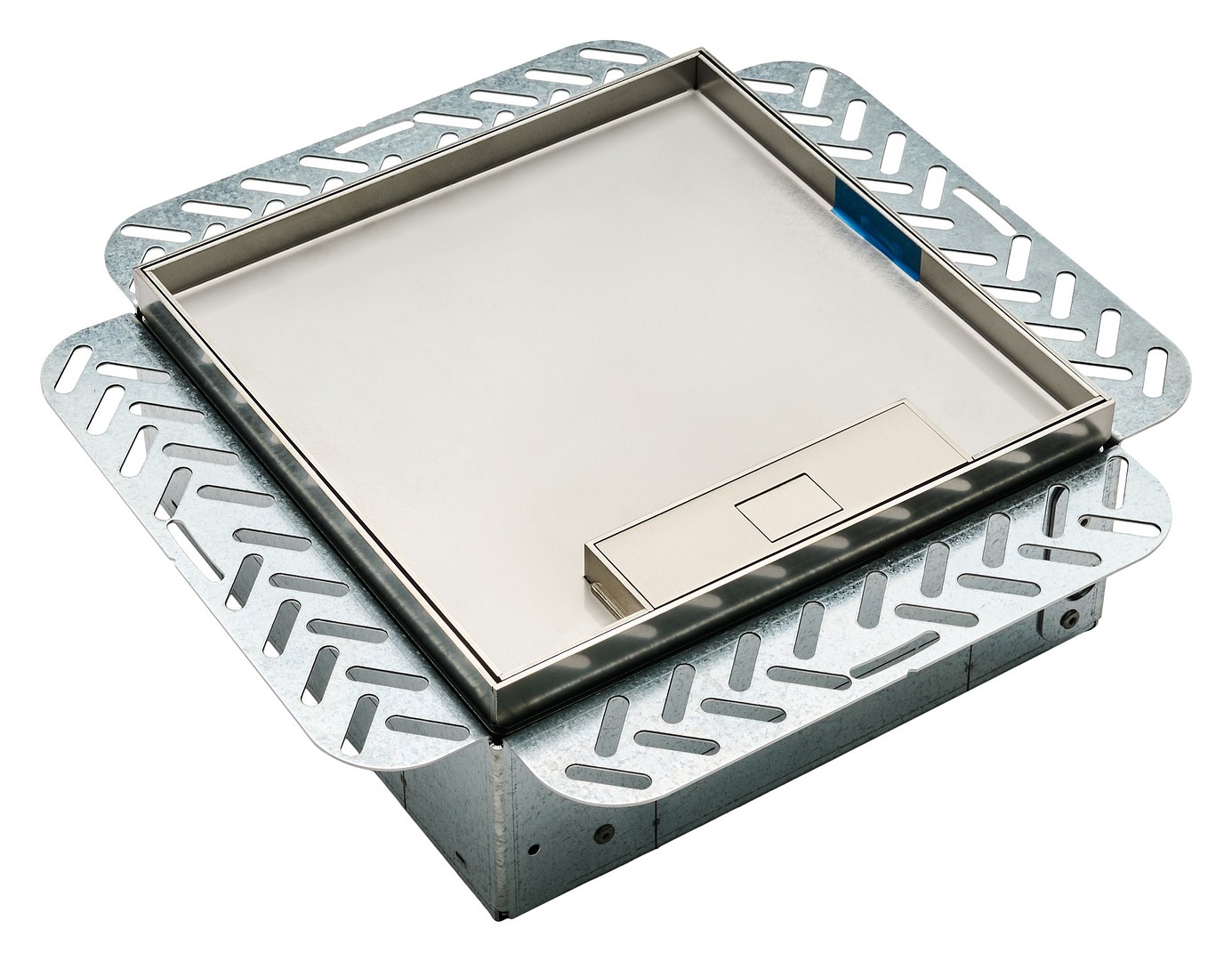

LARA-lattiarasiapakkaus onteloasennukseen, nelikulmainen, korkeussäädettävä, sisältäen teräslevystä valmistetun onteloasennuskehyksen, 4 x kierretankoa M8, 4 x lukitusmutteria M8, 1 x maadoitusjohtimen 300 mm, kaapeliaukollisen kasettityyppisen lattiarasiakannen Q12 15 mm lattiapinnoitesyvennyksellä, tiivisteen, kaapelipidikkeen, 3 x kojerasia 4 kojeelle 45 x 45 mm. Varustus erikseen tilattavilla 45x45 kanavakalusteilla, esimerkiksi gallery-sarjasta. Tuote soveltuu asennettavaksi ontelolaattaan tai vastaavaan lattiapintaan kuivissa sisätiloissa, joissa on kuivapuhdistettavat lattiat. Standardien DIN EN 50085-1 ja DIN EN 50085-2-2 mukainen.


HUOMIO!

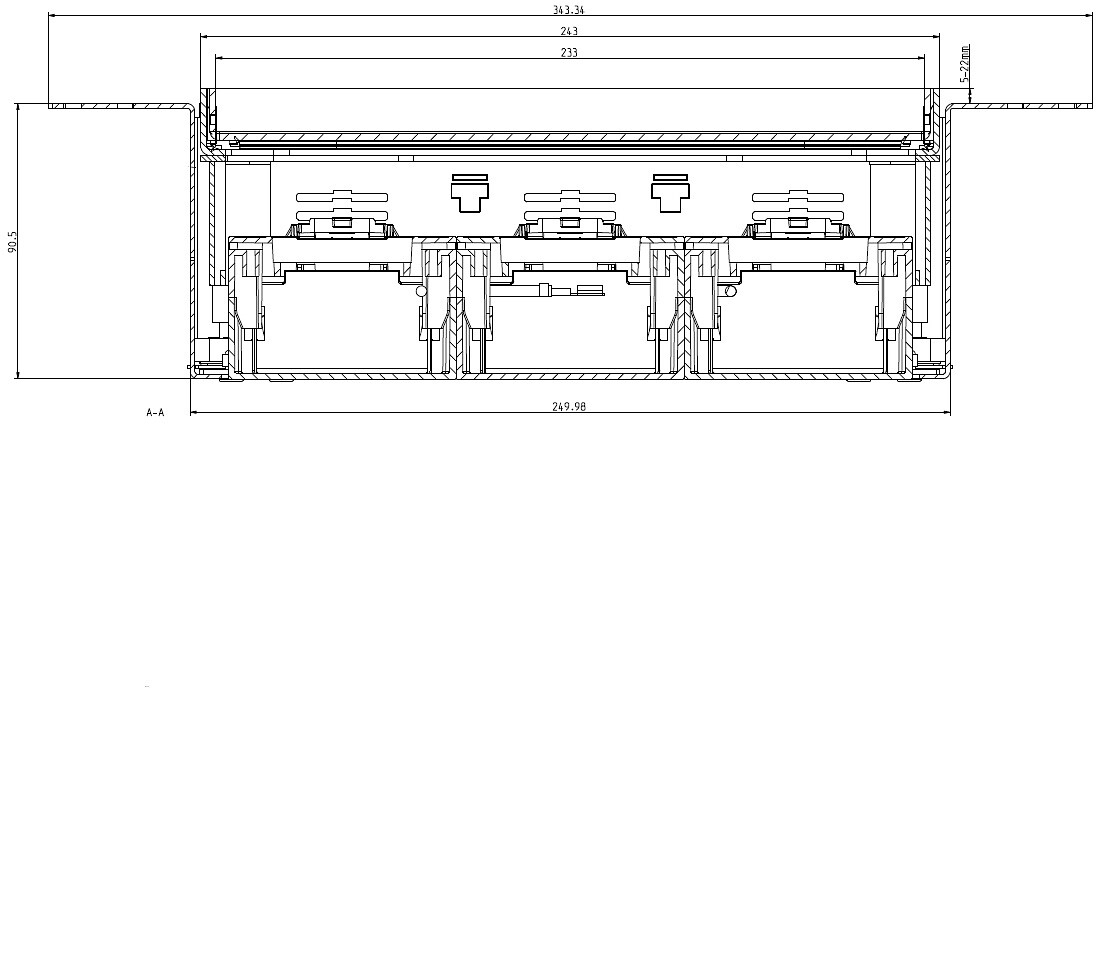

Ontelolaatan ontelon tulee olla leveydeltään vähintään käytettävän rasian asennusaukkomitoituksen mukainen 250,5 x 250,5 mm. Minimiasennussyvyys on 90 mm. Onteloa käytetään asennuksessa kaapelireittinä ja rasian asennustilana. Pakkauksen ontelolaattakehys asennetaan ontelolaattaan avattuun onteloon tai jälkivaluun, jossa on lattiarasialle aukkovaraus. Lattiarasian kasettikansi kiinnitetään kehykseen ja korkeussäädetään pakkauksessa mukana toimitettavilla säästötapeilla. Rasiakannen korkeussäätö valmiin lattiapinnan tasalle on mahdollista välillä 5 - 22 mm.

Pituus (mm) 343.4
Leveys (mm) 343.4
Korkeus (mm) 91
Kannen muoto muu
Laitekoteloiden määrä 2
Kaapeliaukko kannessa kyllä
Lukittava kansi ei
Kotelon/suojuksen materiaali teräs
Kotelon pintakäsittely sinkitty
Pintamateriaali ruostumaton teräs
Kannen suojakäsittely käsittelemätön
Kannen pintakäsittely muu
Kannen kuorma 3 kN
Kotelointiluokka (IP) IP30
Mattoaukolla kyllä
Lattiapäällysteen syvyys 15 mm
Suojakehys lattiapäällysteelle ei
Väri ruostumaton teräs
Soveltuu sisäkäyttöön kyllä
Soveltuu ulkokäyttöön ei
Soveltuu lattiakanavaan ei
Soveltuu ontolle lattiarakenteelle kyllä
Soveltuu kaksoislattiarakenteelle ei
Soveltuu betonirakenteeseen ei
Soveltuu tietokonesalin lattiaan ei
Soveltuu vesipuhdistettavaan tilaan ei
Leveys (ulkomitta) 343.4 millimetri
Pituus (ulkomitta) 343.4 millimetri
Upotuspituus 250.5 mm
Upotusleveys 250.5 mm
Minimi asennussyvyys 90 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 390
Pakkauskoko 1 leveys (mm) 440
Pakkauskoko 1 korkeus (mm) 105
Pakkauskoko 1 paino brutto (kg) 1.8
