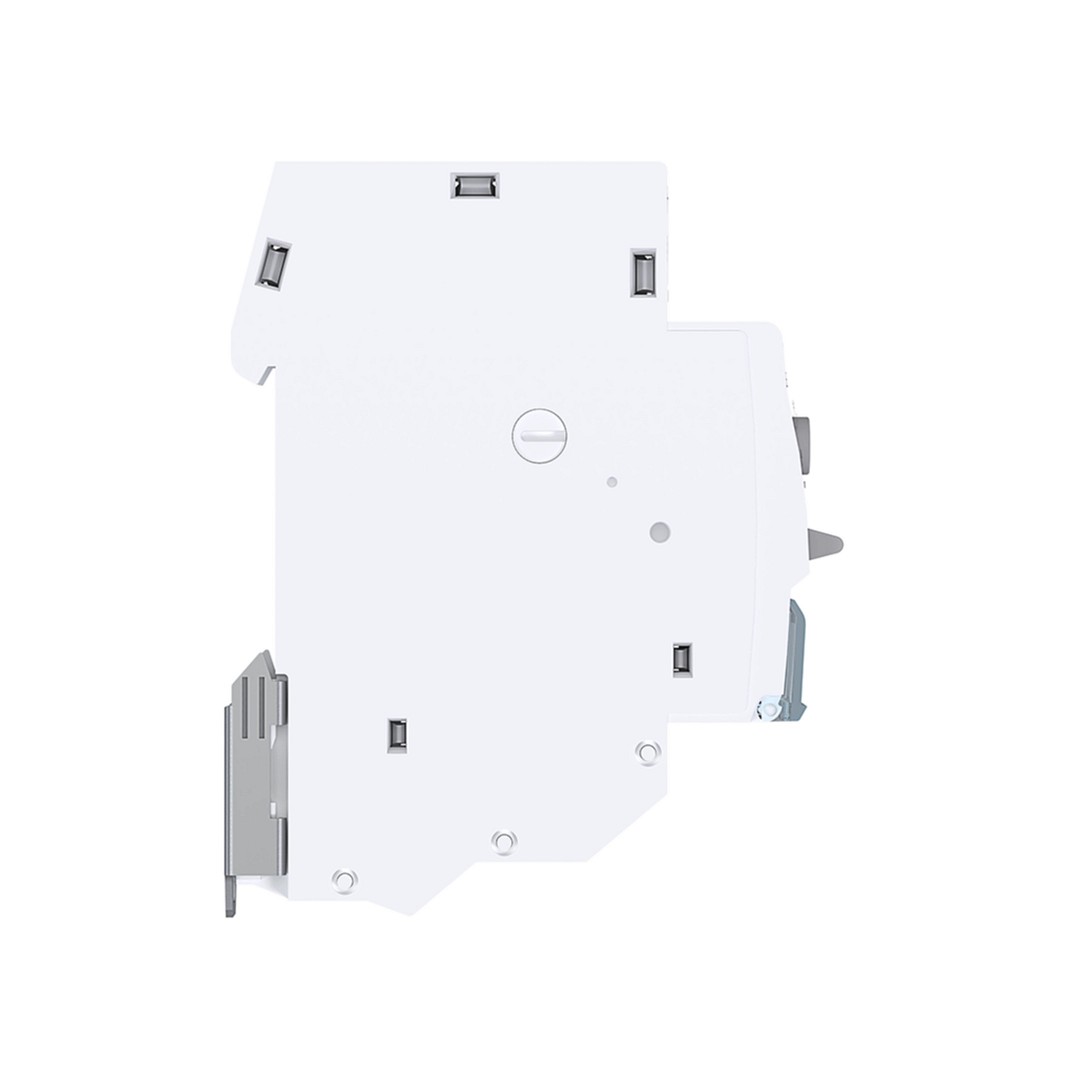

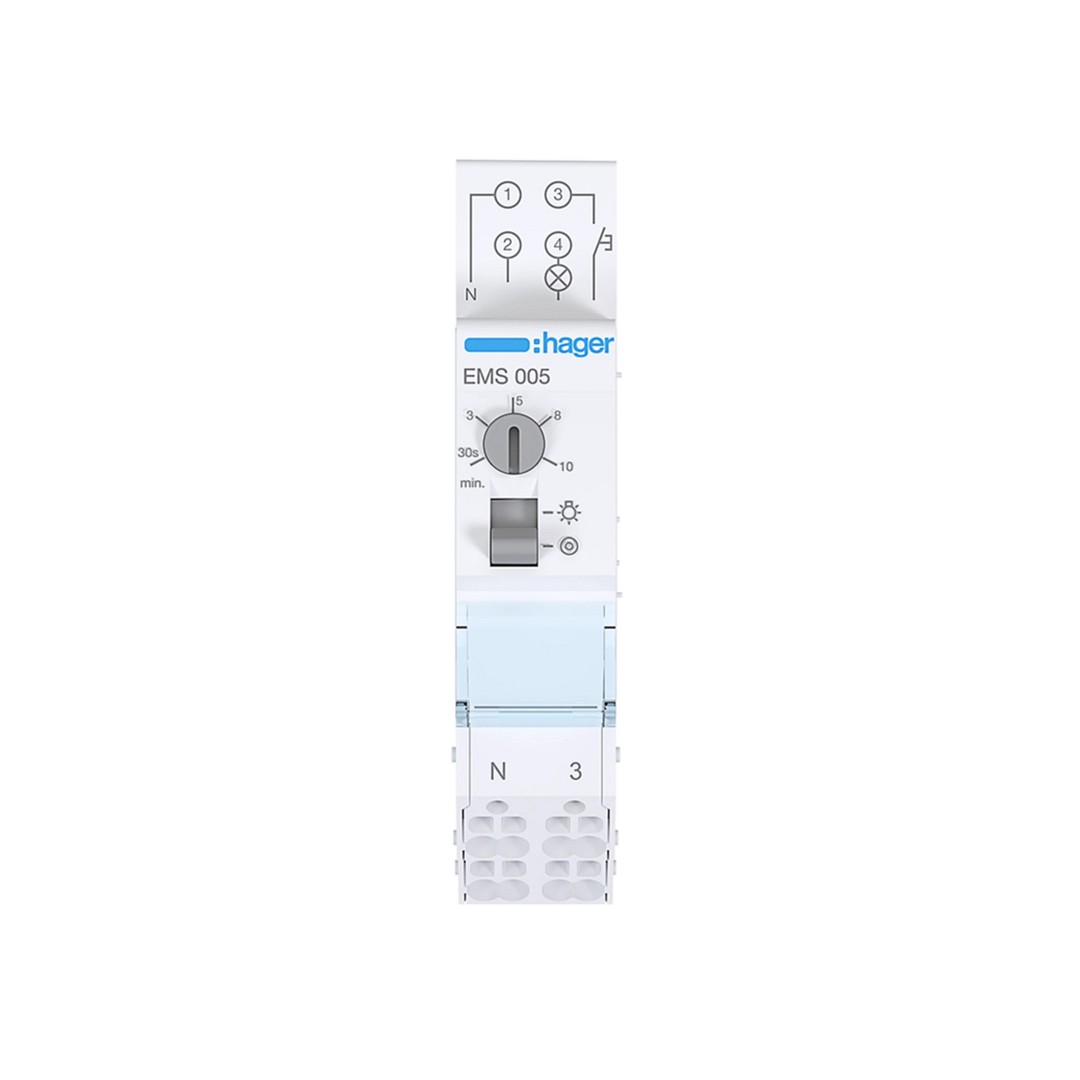

Porrasvaloajastin monitoimi 30s – 10 min, 1 sulkeutuva kosketin 16A, 1 mod., QC

Name: Porrasvaloajastin monitoimi 30s – 10 min, 1 sulkeutuva kosketin 16A, 1 mod., QC
Brand: Hager
SKU: 477

Tuotekoodi: EMS005

Sähkönumero: 2614239

Tuotemerkki: Hager

GTIN: 3250612339921

Minimipakkaus: 1 kpl

Porrasvaloajastin DIN siivousviive- ja katkaisuvaroituslisätoiminnoilla käytävä- ja porrasvalojen ohjaamiseksi käytäväpainikkeilla tai tunnistimilta saatavilla impulssiohjeilla. Lisätoimintojen valinta käyttöön tuotten sivulla olevalla valintapyörällä.

Käyttöjännite 230V~
Taajuus 50/60Hz
Koskettimen arvo 16A 250V AC1
Nimellisvirta 16A
230 V hehku- ja halogeenilamput maks. 2300W
Loistelamput:
- rinnankompensoitu 1000VA
Viiveaika, säädettävä 30s ... 10min
Poiskytkennän esivaroitus 40s
Päällekytkentäaika (EL) 100%
Käyttölämpötila -10 ... +55°C
Johtimen poikkipinta (lanka) maks. 1,5 ... 2,5mmmm2;
Johtimen poikkipinta (monisäikeinen) 1,5 ... 2,5mmmm2;
Moduulikoko DIN 1mod.

Nollajohdin tarvitaan! Elektronisille liitäntälaitteille ja pienoisloistelampuille suurella päällekytkentävirralla, käytä kytkentävirran rajoittimia tyyppi 185. Asuinrakenuksissa, normia DIN 18015-2 noudatettaessa, tulee porraskäytävien valaistuksen automaattiseen poiskytkentään yhdistää katkaisuvaroitustoiminto.

− katkaisuvaroituksella, vilkkuttaa 40, 30 sekuntia ennen pois kytkentää
− potentiometrillä ajastintoimintojen asetteluun: Automaatti nen/Automaatti nen katkaisuvaroituksella/Automaattinen valittavalla pitkäaikaiskäytöllä (1 h)/Automaattinen valittavalla pitkäaikaiskäytöllä (1 h) ja katkaisuvaroituksella
− sulkeutuva kosketin
− liukukytkimellä pysyvästi päällä/automaattinen
− erittäin hiljainen
− 3- ja 4-johdinpiireille (automaattinen tunnistus)

Vanhan sähkönumero: 3577203

Leveys (mm)

17.5

Toiminto	elektroninen
Leveys (moduulipaikkojen määrä)	1
Upotussyvyys	64 mm
Sulkeutuvien koskettimien lukumäärä	1
Ohjausjännite 1	230 V
Ohjausjännite 1	230 V
Ohjausjännite 1:n tyyppi	AC
Ohjausjännite 1:n taajuus	50 Hz
Ohjausjännite 1:n taajuus	60 Hz
Ohjausjännite 2	230 V
Ohjausjännite 2	230 V
Ohjausjännite 2:n tyyppi	AC
Ohjausjännite 2:n taajuus	50 Hz
Ohjausjännite 2:n taajuus	60 Hz
Mitoitettu kytkentävirta	16 A
Maksimikytkentävirta (cos phi = 0.6)	16 A
Päästöhidastusaika	0.5 min
Päästöhidastusaika	10 min
Lepovirta valopainikkeille (hehkulamppu)	100 mA
Kytkentätapa	3- ja 4-johdinkytkentä
Poiskytkentävaroitus	vilkkuva
Ylijännitesuojaustoiminto valittavissa	ei
Toistuva	jälkiasennettavissa
Syöttöjännite	230 V
Syöttöjännite	230 V
Syöttöjännitteen tyyppi	AC
Maksimi hehkulamppukuorma	2300 W
Loistelamppukuorma maks.	3600 VA
Loistelamppukuorma (tuplapiirissä) maks.	1000 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	1000 VA
Max. kytkentäteho LED	400 W

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	20
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.08
Pakkauskoko 2	108
Pakkauskoko 2 pituus (mm)	96
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	23
Pakkauskoko 2 paino (kg)	0.082
Pakkauskoko 3	108
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	313
Pakkauskoko 3 korkeus (mm)	217
Pakkauskoko 3 paino (kg)	9.2
Pakkauskoko 4 (lava)	3456
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1018
Pakkauskoko 4 paino (kg)	243.8

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 1.15 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 42.574994 kg CO₂ eq.
