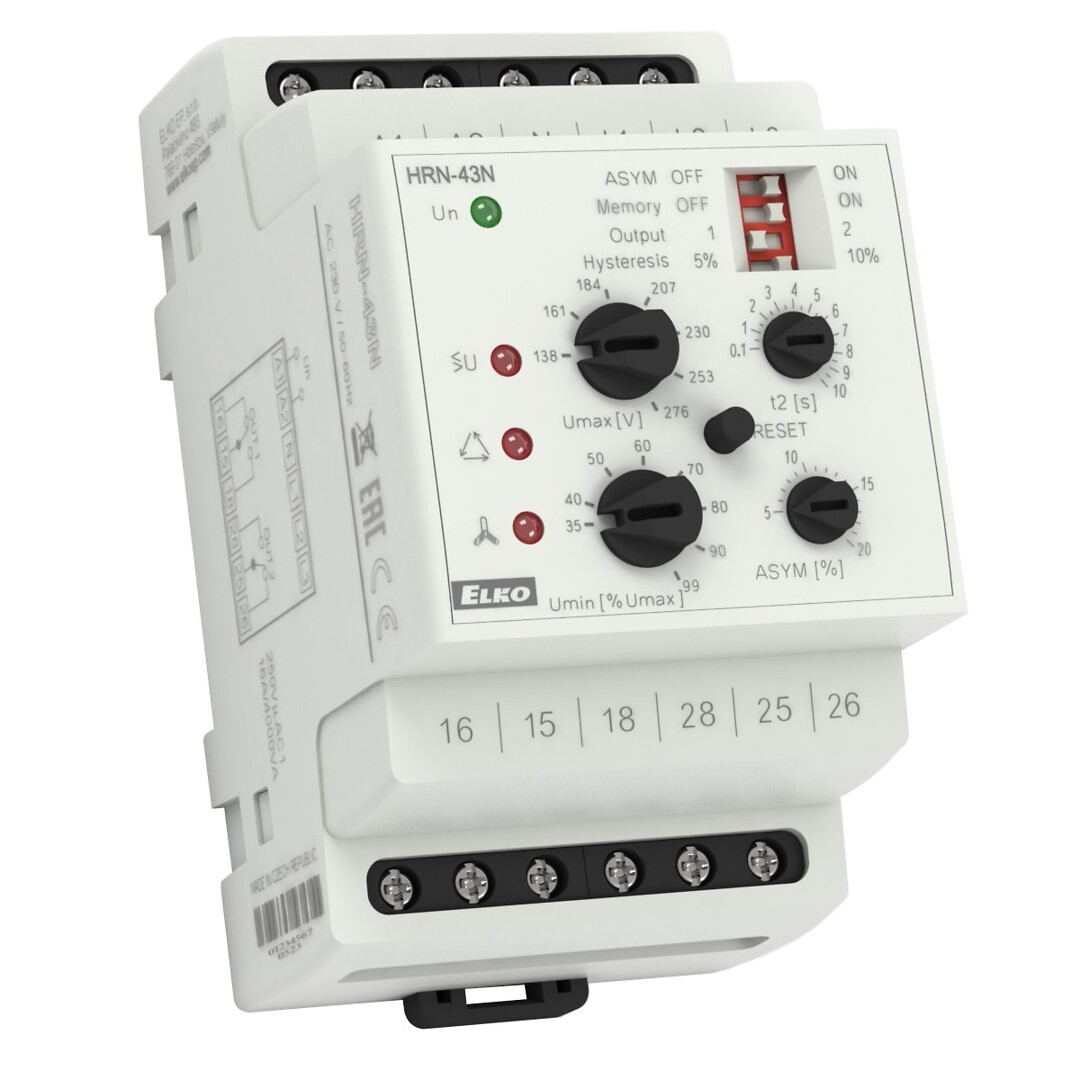

Valvontarele jännite 2vk 16A 230VAC / 10-500VUC ikk

Name: Valvontarele jännite 2vk 16A 230VAC / 10-500VUC ikk
Brand: Elko EP
SKU: 23950

Tuotekoodi: HRN-43N-UNI

Sähkönumero: 2707280

Tuotemerkki: Elko EP

GTIN: 8595188185325

Minimipakkaus: 1 kpl

Jännitteen valvontarele 3-vaihepiirien kokonaisvaltaiseen valvontaan

3-vaihesyöttöjen valvontaan:
vaihejärjestys
vaiheiden epäsymmetria
vaihevika
Muistitoiminto - paluu vikatilasta normaalitilaan painamalla
Reset-painiketta laitteen etupinnassa
Mittauspiiri: 3x400V / 230V (50-60Hz)
Säädettävä Umaks: 138- 276V
Säädettävä Umin 35-99% Umaks arvosta
Hystereesi säädettävä 5 tai 10%
Vaiheiden epäsymmetriä säädettävä 5-20% tai pois
2 kosketinlähtöä, toisen koskettimen toiminto valittavissa (erillinen / rinnan)
Kiinteä (t1) maks 200 ms ja säädettävä (t2) viive (0,1-10s) lyhyiden jännitepiikkien ja -kuoppien vaikutuksen eliminoimiseksi
Galvaanisesti erotettu syöttöjännite 24-240 VAC/DC
Lähtkökosketin: 2 x vaihto 16A 250V AC1
3 moduulia, DIN-kiskoasennus

Rele on tarkoitettu 3-vaiheisten piirien valvontaan.

Tyyppi HRN-43 valvoo vaiheiden välistä jännitettä, tyyppi HRN-43N valvoo jännitettä nollajohtimeen nähden. Rele voi valvoa seuraavia asioita:

Jännitettä kahdella tasolla (ylijännite/alijännite),
Vaihejärjestystä/-katkosta,
Epäsymmetriaa.

Jokainen vikailmoitus ilmaistaan omalla LED-merkkivalollaan. DIP-kytkimellä "Output" voidaan valita lähtökoskettimien toiminto: itsenäinen toiminta (1× ylijännitteelle, 1× alijännitteelle) tai rinnakkainen toiminta.

Kiinteä aikaviive (t1) otetaan käyttöön siirryttäessä viasta OK-tilaan tai jännitteen katketessa.

Säädettävä aikaviive (t2) otetaan käyttöön siirryttäessä OK-tilasta vikaan. Tämä viive estää releen toiminnan lyhytaikaisten jännitekatkosten ja -piikkien aikana.

Jännitteen valvonta

Yläraja Umax asetetaan välille 138- 276 V , ja alaraja Umin asetetaan välille 35–99 % Umax-arvosta. Jos jokin vaihe poikkeaa tästä asetetusta alueesta, ulostulokosketin aukeaa asetetun viiveen jälkeen. Kosketin sulkeutuu uudelleen, kun jännite palaa sallitulle alueelle ja ylittää kiinteän hystereesin (valittavissa DIP-kytkimellä "Hysteresis").

Jos kahdessa tai kolmessa vaiheessa tapahtuu katkoksia, ulostulokosketin aukeaa välittömästi riippumatta t2-viiveestä.

Vaihejärjestyksen valvonta

Valvoo vaihejärjestyksen oikeellisuutta. Jos tapahtuu ei-toivottu muutos, ulostulokosketin aukeaa. Jos releeseen kytketään jännite väärällä vaihejärjestyksellä, kosketin pysyy auki.

Epäsymmetria

Vaiheiden välisen epäsymmetrian raja-arvo voidaan asettaa välillä 5–20 %. Jos epäsymmetria ylittää asetetun rajan, ulostulokosketin aukeaa ja epäsymmetriasta kertova LED syttyy. Aikaviiveet t1, t2 ja hystereesi otetaan huomioon palattaessa OK-tilaan.

Epäsymmetrian valvonta voidaan poistaa käytöstä DIP-kytkimellä "ASYM".

Pituus (mm)	90
Leveys (mm)	52
Korkeus (mm)	64

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Syöttöjännitteen tyyppi	AC/DC
Syöttöjännite AC 50 Hz	24 V
Syöttöjännite AC 50 Hz	240 V
Syöttöjännite AC 60 Hz	24 V
Syöttöjännite AC 60 Hz	240 V
Syöttöjännite DC	24 V
Syöttöjännite DC	240 V
Jännitearvo 1	138 V
Jännitearvo 1	276 V
Jännitemittauksen alue	AC
Yksivaihealijännitevalvonta	kyllä
Kolmivaihealijännitevalvonta	kyllä
Yksivaiheylijännitevalvonta	kyllä
Kolmivaiheylijännitevalvonta	kyllä
Yksivaihehystereesivalvonta	kyllä
Kolmivaihehystereesivalvonta	kyllä
DC-alijännitevalvonta	ei
DC-ylijännitevalvonta	ei
DC-jännitehystereesivalvonta	ei
Min. säädettävä vetohidastus kytkettäessä	0.1 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Min. säädettävä päästöhidastus	0.1 s
Maksimi sallittu päästöhidastus	10 s
Vaihtokoskettimien lukumäärä	2
Jännitetyyppi (käyttöjännite)	AC
Leveys	52 mm
Korkeus	90 mm
Syvyys	65 mm
