Lataa tuotekortti

Valvontarele jännite 2vk 16A ali/ylij./epäs 400V

Elko EP Valvontarele jännite 2vk 16A ali/ylij./epäs 400V HRN-43N-400V

Name: Valvontarele jännite 2vk 16A ali/ylij./epäs 400V
Brand: Elko EP
SKU: 16048

Tuotekoodi: HRN-43N-400V

Sähkönumero: 2707235

Tuotemerkki: Elko EP

GTIN: 8595188120258

Valvontareleillä suojataan kalliita sähkölaitteistoja vaurioilta sähköisten säätöarvojen muuttuessa sähköverkossa sekä jännitemuutosten epäsuorilta vaikutuksilta esim. kylmätilat on varustettu kompressoreilla jotka toimivat sähkömoottorin avulla. Nämä laitteet eivät kestä käyttöhäiriöitä, koska silloin jäähdytysneste palaa kompressoriin ja kylmälaite vaurioituu. Verkkoa valvova rele voi häiriötilanteessa käynnistää samanaikaisesti esimerkiksi varavoimakoneen. Vaihe- ja virranvalvontareleillä suojataan myös kuormia pitkän käynnistymisen aikana tai jos moottorin roottori jumittuu ja on vaarana että siitä aiheutuva ylikuormitus vioittaa laitteistoa. Virranrajoitusreleillä suojataan virtapiirejä ylikuormitukselta kaapelien ja liittymien optimoimiseksi.

Rele 3-vaihepiirien kokonaisvaltaiseen valvontaan

3-vaihesyöttöjen valvontaan
jännite 2:lla eri tasolla (ali- ja ylijännite) alueella 138 - 276V tai 280 - 480 V (3x400V)
vaiheen epäsymmetria
vaihejärjestys
vaihevika
Muistitoiminto - paluu vikatilasta normaalitilaan painamalla Reset-painiketta laitteen etupinnassa

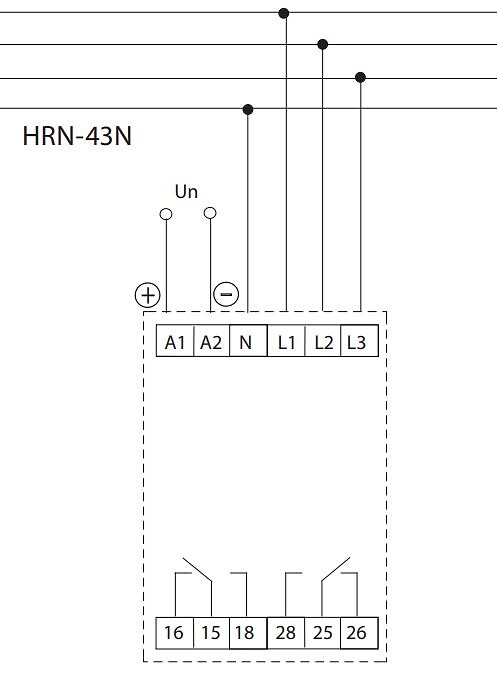

HRN-43N - piireille 3x400V, nollan kanssa
2 kosketinlähtöä, toisen koskettimen toiminto valittavissa (erillinen / rinnan)
Kiinteä (t1) maks 200 ms ja säädettävä (t2) viive lyhyiden jännitepiikkien ja -kuoppien vaikutuksen eliminoimiseksi
Galvaanisesti erotettu syöttöjännite 400 VAC
Lähtkökosketin: 2 x vaihto 16A 250V AC1
3 moduulia, DIN-kiskoasennus

Pituus (mm)	90
Leveys (mm)	52
Korkeus (mm)	64
Paino netto (kg)	0.248

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Jännitearvo 1	138 V
Jännitearvo 1	276 V
Jännitemittauksen alue	AC
Yksivaihealijännitevalvonta	kyllä
Kolmivaihealijännitevalvonta	kyllä
Yksivaiheylijännitevalvonta	kyllä
Kolmivaiheylijännitevalvonta	kyllä
Yksivaihehystereesivalvonta	kyllä
Kolmivaihehystereesivalvonta	kyllä
DC-alijännitevalvonta	ei
DC-ylijännitevalvonta	ei
DC-jännitehystereesivalvonta	ei
Min. säädettävä vetohidastus kytkettäessä	0.1 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Min. säädettävä päästöhidastus	0.1 s
Maksimi sallittu päästöhidastus	10 s
Avautuvien koskettimien lukumäärä	2
Sulkeutuvien koskettimien lukumäärä	2
Vaihtokoskettimien lukumäärä	2
Leveys	52 mm
Korkeus	90 mm
Syvyys	65 mm
