Valvontarele jännite- ja vaihevalvontaan 1-/3L+N 1 vaihtokosketin

Tuotekoodi: EUD100

Sähkönumero: 2707348

Tuotemerkki: Hager

GTIN: 3250615600530

Minimipakkaus: 1 kpl

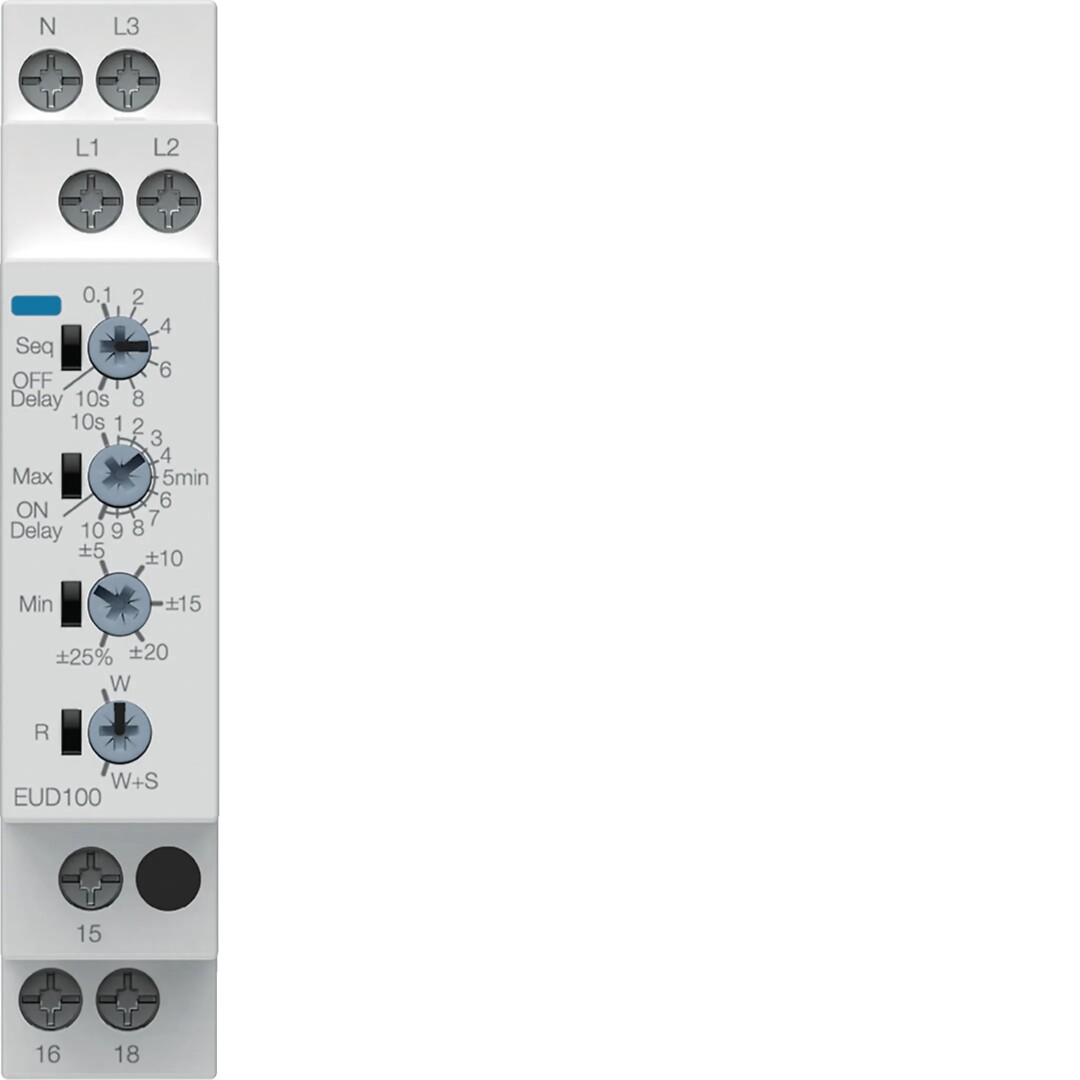

Jännitteenvalvontarelettä käytetään 1- ja 3-vaiheisten verkkojen valvontaan. Rele on varustettu valvonta-alueen, katkaisuviiveen ja kytkentäviiveen asetteluilla. Jännitevalvonnan lisäksi rele valvoo vaihejärjestystä ja vaihevikoja. Toimintojen ja raja-arvojen asettelu tehdään releen etupinnan neljällä potentiometrillä. Merkkivalot ilmaisevat releen tilan.

Liitäntäpoikkipinta:

  • pääteholkilla; 1 x 0.5 ... 2.5 mm² / 2 x 0.5 ... 1.5 mm²
  • ilman pääteholkkia: 1 x 4 mm² / 2 x 2.5 mm²
Pituus (mm) 65
Leveys (mm) 17.5
Korkeus (mm) 87
Nimellisjännite 400 V
Nimellistaajuus 50 Hz
Nimellistaajuus 60 Hz
Ilmoitettu mittausalue 3N, 400/230V
Enimmäiskytkentäteho 1250 VA
Max. sähköinen kytkentätaajuus 6 c/min
Jännitetyyppi AC
Asennustapa DIN-kisko
Leveys (moduulipaikkojen määrä) 1
Kotelointiluokka (IP) IP20
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 95
Pakkauskoko 1 leveys (mm) 80
Pakkauskoko 1 korkeus (mm) 22
Pakkauskoko 1 paino brutto (kg) 0.09
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 95
Pakkauskoko 2 leveys (mm) 80
Pakkauskoko 2 korkeus (mm) 22
Pakkauskoko 2 paino (kg) 0.09
Pakkauskoko 3 100
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 310
Pakkauskoko 3 korkeus (mm) 210
Pakkauskoko 3 paino (kg) 9
Pakkauskoko 4 (lava) 2400
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1010
Pakkauskoko 4 paino (kg) 216
