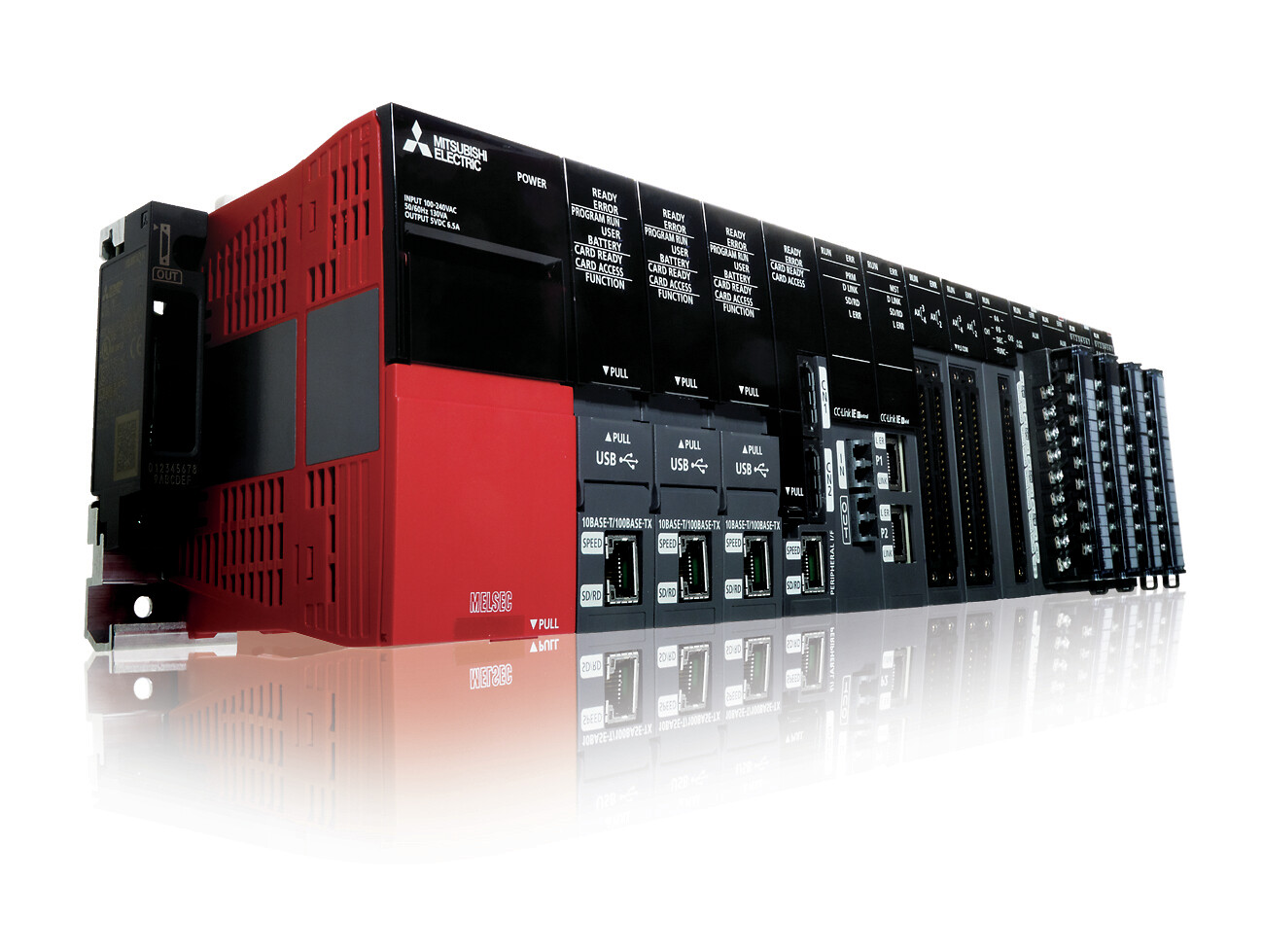

MELSEC iQ-R

Käänteentekevä uuden aikakauden ohjelmoitava logiikka

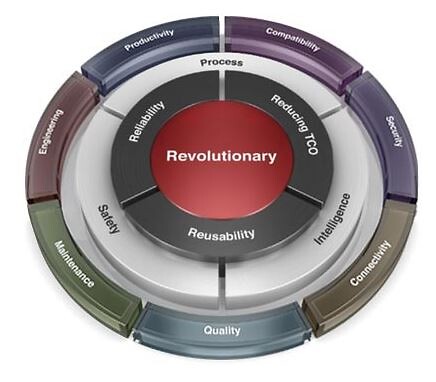

MELSEC iQ-R-sarja on kehitetty pohjautuen asiakkaiden yhteisiin kokemuksiin ja jakamalla ne seitsemään keskeiseen osa-alueeseen: tuottavuus, suunnittelu, kunnossapito, laatu, liitettävyys, turvallisuus ja yhteensopivuus.

Mitsubishi Electric:n kolmipisteineen lähestymistapa ongelmien ratkaisemiseen on vähentää kokonaiskustannusta koko elinkaaren ajalla, lisätä nykyisten laitteistojen luotettavuutta ja niiden uudelleenkäytettävyyttä. Sillaksi seuraavalle automaation sukupolvelle on kehitetty käänteentekevä MELSEC iQ-R -modulaarinen järjestelmälogiikka.

Integroitu ja tehokas ohjaus vaativiin sovelluksiin

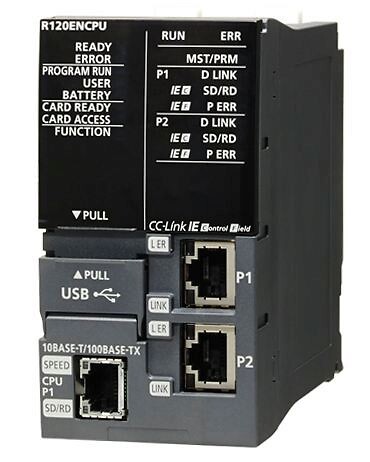

iQ-R on erittäin monipuolisesti varusteltu ohjelmoitava logiikka, joka tarjoaa nopean ohjelmankäsittelyn, hyvät kommunikointiyhteydet ja monipuolisen laajennettavuuden.

Avainedut

Käskyn suoritusnopeus vain 0,98 ns. on vastaus nopeampiin ja tarkempiin sovelluksen vaatimuksiin
Moniprosessoriohjaus, jossa jopa neljä CPU-moduulia yhdellä pohjalevyllä ja huippunopealla väyläkommunikoinnilla mahdollistava synkronisen tiedonsiirron prosessin, liikkeen ja sekventiaalisen ohjauksen välillä
GX Works3 -ohjelmointiohjelmisto, jossa on sisäänrakennetut toiminnot, toimintokirjastot vähentää ohjelmointi- ja kehitysaikoja sekä helpottaa ylläpidollisia toimia
CC-Link IE Field -kommunikointi, jolla on deterministinen suorituskyky verrattuna teolliseen Ethernet-verkkoon nopeuttaa kommunikointia ja tuo luotettavuutta koneen vasteaikoihin ja I/O:n päivittymiseen
Sisäänrakennettu SD-muistikorttitietokanta tarjoaa resepti- ja tiedonhakupalvelut ilman ulkoista palvelinta
Tehostetut suojausominaisuudet tietoturvallisuuden parantamiseksi

CC-Link IE Field -väyläratkaisu

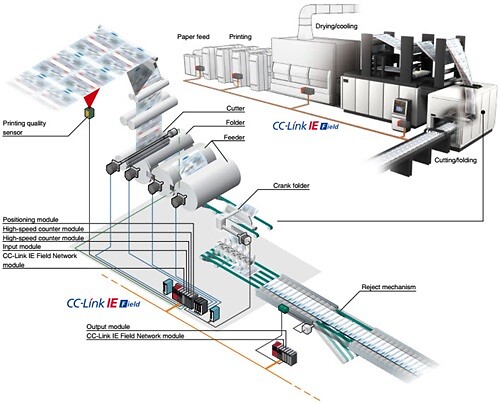

iQ-R:ssä on nopea järjestelmäväylä synkronoidulle dataviestinnälle useiden CPU-moduuleiden ja väylämoduuleiden välillä. Tämä parantaa suorituskykyä ja tarkkuutta erityisesti suurilla nopeuksilla tapahtuvaan paikalliseen kommunikointiin. CC-Link IE Field -kenttäväylä tarjoaa deterministisen suorituskyvyn Industrial Ethernet -verkkoon, joka takaa synkronoinnin hajautettujen ja järjestelmään liitettyjen logiikoiden ja muiden automaatiolaitteiden, kuten servo-ohjainten, taajuusmuuttajien ja käyttöliittymien kanssa.

iQ-R Integroitu turvalogiikka

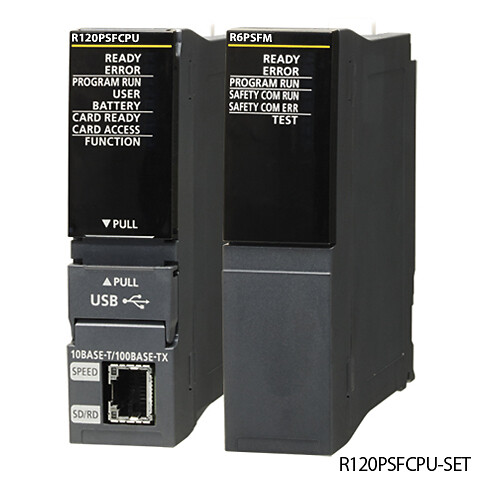

iQ-R turvaratkaisu tarjoaa kaikki turvatoiminnot yhdellä CPU-, kommunikointi- ja ohjelmistoalustalla. Safety CPU-moduulit sisältävät toiminnallisuudet ja kommunikoinnin, jotka täyttävät IEC 61508 SIL3 ja ISO 13849-1 PLe kansainvälisten turvallisuusstandardien vaatimukset. Ethernet-pohjaisella CC-Link IE Field Safety kommunikoinnilla voidaan turvaluokiteltu I/O-hajauttaa turvallisesti ja luotettavasti.
