Mitsubishi Electric Factory Automation MX Controller-sarja laajentaa MELSEC-tuotevalikoimaa edistyneillä MX-ohjaimilla. Niissä yhdistyvät tarkka liikkeenohjaus, kyberturvallisuus, sekvenssiohjaus sekä väyläkommunikointi.
MX-R- ja MX-F-mallit ovat Mitsubishi Electricin edistyksellisimpiä ohjaimia. Ne ovat keskusyksikköjä, joissa on integroituna sekvenssiohjaus, liikkeenohjaus ja väyläkommunikointi yhdessä kokonaisuudessa. Tämä integrointi poistaa erillisten komponenttien tarpeen, joita tarvitaan tyypillisesti perinteisissä järjestelmissä, jolloin järjestelmäarkkitehtuuri yksinkertaistuu ja suunnitteluprosessi helpottuu. Järjestelmäsuunnittelijoilla tämä lähestymistapa johtaa kompaktimpiin ohjauskeskuksiin, vähemmän monimutkaisiin johdotuksiin ja helpompaan huoltoon, säilyttäen samalla tehokkaat ohjausominaisuudet.
MX Controller, joka on suunniteltu kattavaksi ohjausratkaisuksi, yhdistää neljä keskeistä teknistä näkökohtaa:
- Suunnittelun helppous
- Älykäs integrointi
- Kyberturvallisuus
- Luotettavuus.
Erilaiset tuotantoprosessit vaativat yhä enemmän nopeampaa ohjausta ja integroituja ominaisuuksia, jotka voivat olla hankalia toteuttaa perinteisillä ohjelmoitavilla logiikoilla. MX Controller vastaa näihin vaatimuksiin yhdistämällä nopeita logiikkatoimintoja, tarkkaa liikkeenohjausta, IO/OT:tä, kyberturvallisuutta ja muita sulautettuja toimintoja yhdellä alustalla. Näin vähennetään järjestelmän monimutkaisuutta ja parannetaan koneiden sekä laitteiden suorituskykyä.
MX-ohjaimet MX-F ja MX-R vastaavat erilaisiin tarpeisiin, ja niiden ominaisuudet vaihtelevat 8 akselisesta ohjaimesta kompakteissa järjestelmissä aina 256 akselin ohjaimeen suurissa tuotantoympäristöissä. MX-F-mallia käytetään tyypillisesti pakkauslinjoissa, etiketöintikoneissa ja pick-and-place-sovelluksissa, joissa tila- ja kustannustehokkuus ovat etusijalla – suorituskyvystä tinkimättä. MX-R-malli loistaa monimutkaisemmissa tehtävissä, kuten akkujen tuotantolinjoissa, puolijohteiden valmistuksessa ja erittäin tarkoissa leikkausjärjestelmissä, joissa useamman akselin synkronointi on välttämätöntä.
Teknistä tarkkuutta
MX-ohjaimet on suunniteltu sovelluksiin, joissa nopeus ja tarkkuus ovat kriittisiä. Niiden edistyksellinen arkkitehtuuri mahdollistaa erittäin nopean ja tarkan synkronoinnin, joka on tarpeen vaativissa valmistusprosesseissa.
MX-ohjainten tärkeimpiä ominaisuuksia:
- Akselien synkronointijaksot ovat lyhimmillään vain 0,125 ms, mikä takaa nopean ja tarkan liikkeiden koordinoinnin.
- CC Link IE TSN-väylässä lyhin kommunikointisykli on 31,25 µs, joten väylään liitetyt laitteet toimivat nopeasti.
- Merkintunnistus ja leikkurin ohjaus 1 μs:n tarkkuudella, joka mahdollistaa nopean pakkaamiseen ja puolijohteiden käsittelyn.
- Määriteltävät kommunikointisyklit akselia kohden (esim. 125 μs, 500 μs, 2 ms), joten järjestelmän eri osat voivat toimia ihanteellisella nopeudellaan, mikä mahdollistaa entistä tiukemmat toleranssit tuotannossa.
Edistyneimmätkin ja tarkasti synkronoidut tuotantolinjat voivat kohdata odottamattomia häiriöitä. Tällaisissa tapauksissa nopea ja tarkka diagnostiikka on välttämätöntä seisakkien minimoimiseksi ja tuottavuuden varmistamiseksi. Joskus tapahtuu ennakoimattomia seisakkeja esim. mekaanisten ongelmien tai ulkoisten tekijöiden vuoksi. Video- ja tuotantotiedot voidaan tallentaa automaattisesti ohjelmakierron tarkkuudella. Yhdessä ohjelmistomme ja tekoälytukemme kanssa saat koneen takaisin toimintakuntoon mahdollisimman nopeasti. Tämä erittäin tarkan ohjauksen ja nopean diagnostiikan yhdistelmä takaa tasaisen tarkat valmistustulokset, minkä ansiosta valmistajat voivat ylläpitää korkeimpia teknisiä standardeja vaativimmissakin ympäristöissä, olivatpa he sitten paikan päällä tai etäyhteyksissä.
Älykäs integrointi
MX-ohjainta voi laajentaa monipuolisesti ja sitä voi käyttää hyvinkin erilaisissa sovelluskohteissa. Se tukee erilaisia protokollia kuten OPC UA, MQTT ja CC-Link IE TSN, ja integroituu sekä olemassa oleviin että tuleviin älykkäisiin tehdasjärjestelmiin yhdistäen laitteita kuten robotteja, antureita ja SCADA-ohjelmistoja. Sen tehokas moniytiminen prosessori ja suuri muisti takaavat tehokkaan analytiikan ja reaaliaikaisen ohjauksen, mikä tarjoaa täyden näkyvyyden ja koordinoidun toiminnan koko tuotantoympäristössä. Tämä saumaton integrointi tekee tietoon perustuvien strategioiden toteuttamisesta helppoa tuotantoautomaatiosta liiketoimintatietoihin. Yhteensopivuus iQ-R- ja iQ-F-moduulien kanssa suojaa aiempia investointeja ja mahdollistaa vaiheittaiset päivitykset.
Kyberturvallisuus
MX-ohjain on saanut TÜV Rheinland-luokituslaitokselta IEC 62443-4-1- ja IEC 62443-4-2-standardien mukaiset hyväksynnät. MX-Controller-tuoteperhe täyttää siis nämä vaativat turvallisuusvaatimukset, joten ne on suojattu luvattomalta käytöltä ja kyberhyökkäyksiltä.
Ohjain sisältää suojausominaisuuksia, kuten salatun tiedonsiirron, käyttäjän todennuksen sekä turvallisen tietojen tallennuksen. Nämä suojatoimenpiteet suojaavat sekä toiminnanohjausjärjestelmiä että arkaluonteisia tuotantotietoja. Sen kattavat suojatoimet tarjoavat Teollisuus 4.0:lle tarvittavan luotettavan perustan, joka mahdollistaa turvallisen tiedonvaihdon tuotanto- ja yritysjärjestelmien välillä.
Luotettavuus
MX Controller on suunniteltu tukemaan koneiden ja laitteiden korkeaa käytettävyystasoa sisäänrakennetun diagnostiikan ja automaattisen vikatietojen tallennuksen avulla, mikä auttaa reagoimaan nopeasti odottamattomiin tapahtumiin ja vähentämään seisakkeja. MX on taaksepäin yhteensopiva joko iQ-R- tai iQ-F-moduulien kanssa, jolloin käyttäjät voivat hyödyntää hyväksi havaittuja komponentteja ja lisätä uusia ohjausominaisuuksia ilman täydellistä järjestelmän vaihtoa.

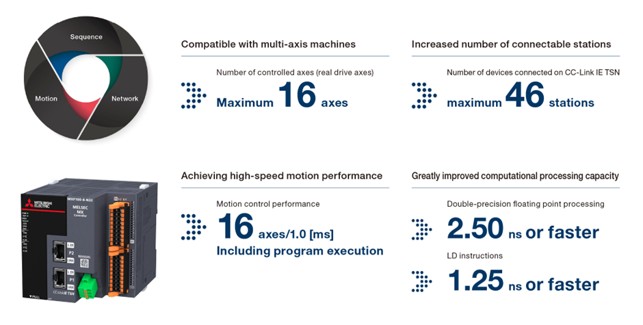

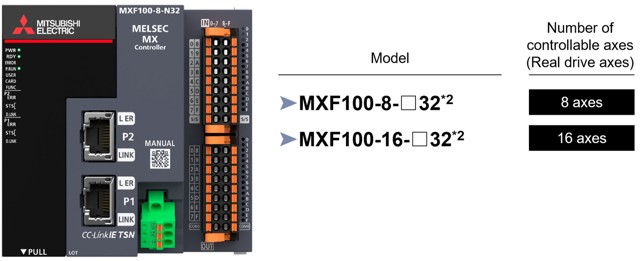

MX-F-ohjaimen ominaisuuksia

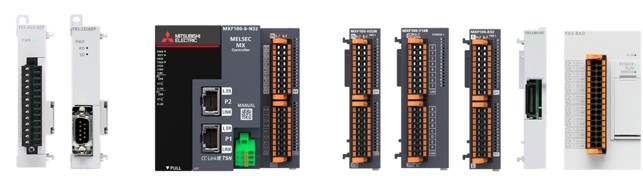

MELSEC MX-F ohjaimen kanssa voidaan käyttää MELSEC iQ-F-sarjan tuotteita, jotka ovat mainittu MX-sarjan teknisessä luettelossa.

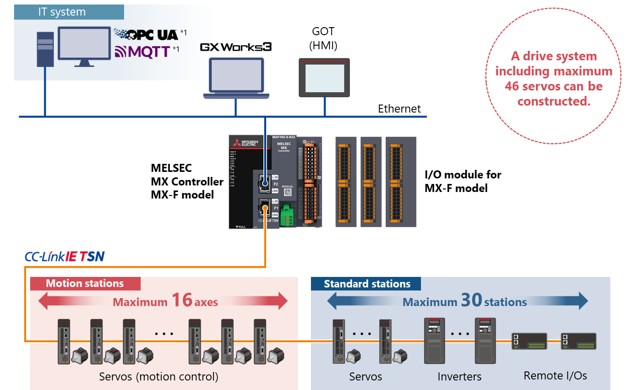

Esimerkkikokoonpano MX-F-ohjaimella

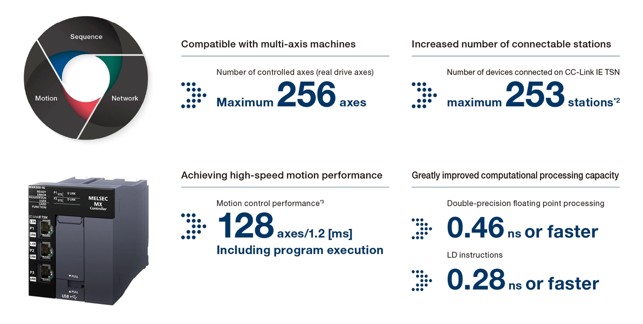

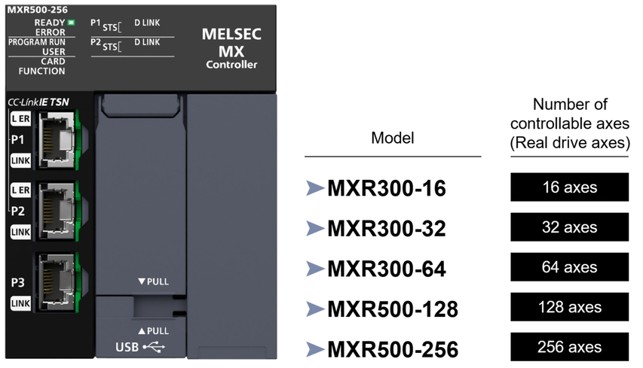

MX-R-ohjaimen ominaisuuksia
*2: Tuki 253 asemalle on saatavissa tulevaisuudessa. Lisätietoja: Technical Bulletin (FA-A-0451)
*3: Liikkeenohjauksen syklin pituudeksi asetettu 1.5 ms
MELSEC MX-ohjain (MX-R-versio) asennetaan MELSEC iQ-R-sarjan peruspohjalevylle ja sen kanssa voidaan käyttää moduuleja, jotka ovat mainittu MX-sarjan teknisessä luettelossa.

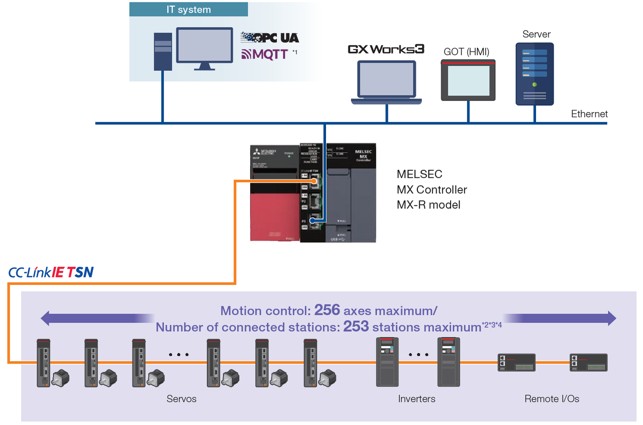

Esimerkkikokoonpano MX-R-ohjaimella
*2: Useamman akselin (2 tai 3) servovahvistin varaa väylästä vain yhden aseman
*3: Tuki 253 asemalle on saatavissa tulevaisuudessa. Lisätietoja: Technical Bulletin (FA-A-0451)
*4: Vain servo voi suorittaa liikkeenohjausta.
