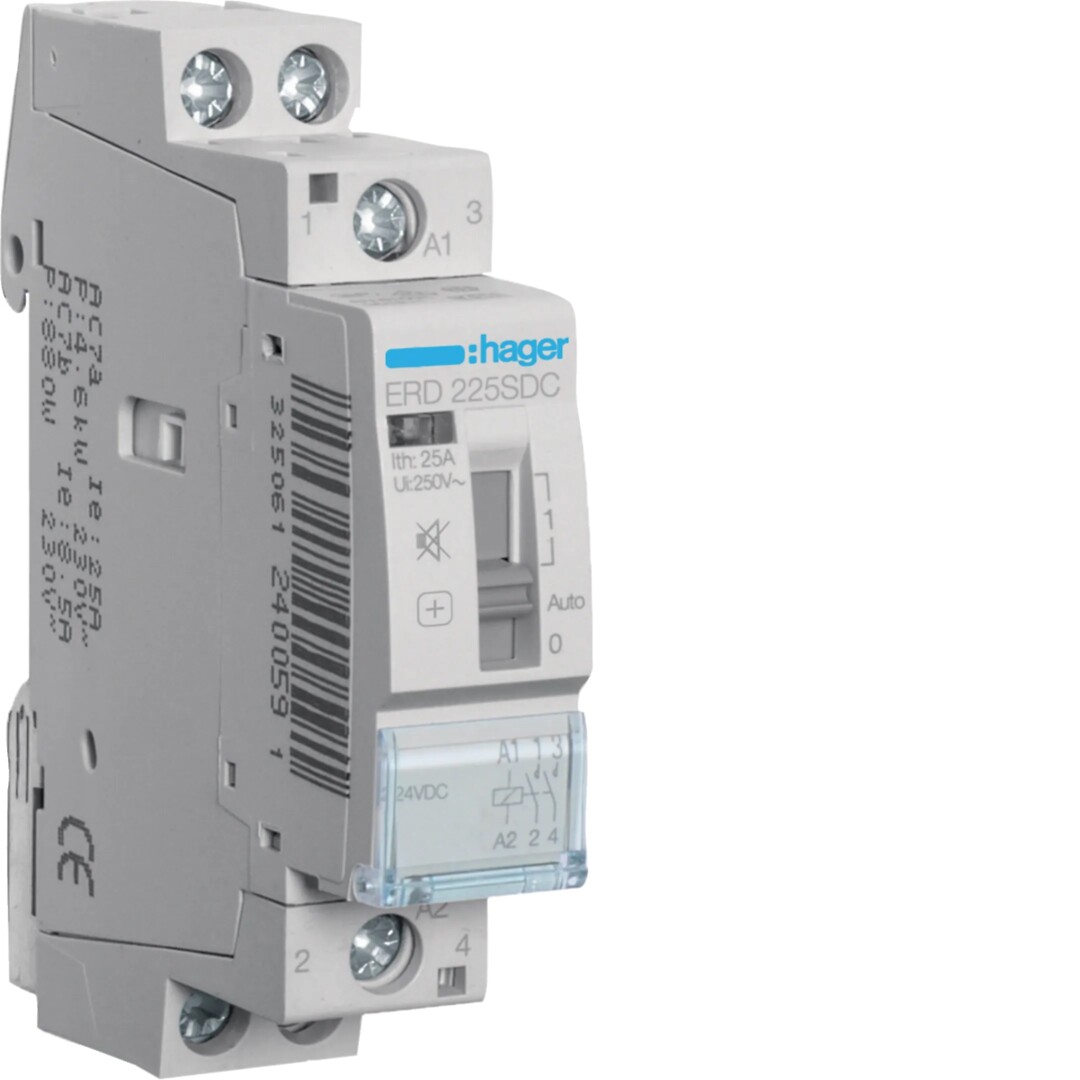

Kontaktori hurinaton 2s 25A kela 24VDC, 1 moduuli, 1-A-0 kytkimellä

Kontaktori hurinaton 2s 25A kela 24VDC, 1 moduuli, 1-A-0 kytkimellä

Name: Kontaktori hurinaton 2s 25A kela 24VDC, 1 moduuli, 1-A-0 kytkimellä
Brand: Hager
SKU: 10964

Tuotekoodi: ERD225SDC

Sähkönumero: 2707096

Tuotemerkki: Hager

GTIN: 3250612230778

Minimipakkaus: 1 kpl

Hurinaton kontaktori käsikäyttökytkimellä 2 sulkeutuvalla 25A koskettimella valaistuksen ja muiden yleiskuormien pitovirtaohjaukseen, ohjauskela 24 VDC. Standardin mukaisuus EN 61095 ja DIN VDE 0637-3. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Kontaktori on varustettu tilailmaisuikkunalla koskettimien tilan ilmaisemiseksi, integroidulla merkintäikkunalla. Voidaan varustaa jälkiasennettavalla liskosketinmoduulilla ESC080.

HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).

Nimellisvirta: 25 A
Nimelliskäyttöjännite Ue: 230 V
Ohjausjännite tasavirta: 24 V
Eristysjännite: 250 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mmmm2;
Liitäntäpoikkipinta taipuisa johdin: 1 - 10mmmm2;
Koskettimien määrä: 2
Koskettimien tyyppi: 2s

Tärkeä huomio:

Hurinattomat kontaktorit eivät sovellu käytettäväksi jatkuvasti päällä pidettäviin sovelluksiin (vetäneenä 24/7). Näissä sovelluksissa tulee käyttää teollisuuskontaktoreita.

Eristysjännite: 250 V

Impulssijännitekestoisuus: 4 kV

Käyttölämpötila: -10…50 °C

Varastointi/kuljetuslämpötila: -40…80 °C

Liittimien tyyppi: ruuviliittimet

Liityntäpoikkipinta monisäikeinen: 1 - 6mm²

Liityntäpoikkipinta lanka: 1 - 10mm²

Laitteen käyttöikä mekaanista kytkentää: 100000

Laitteen käyttöikä sähköistä kytkentää: 30000

Kokonaistehohäviö nimellisvirralla: 5,2 W

Vetoteho: 2,2 VA

Maksimi kuormitettavuus 230 V AC7 kategoria A: 4,6 kW

Maksimi kuormitettavuus 230 V AC7 kategoria B: 880 W

Pituus (mm)	69
Leveys (mm)	17.9
Korkeus (mm)	85.4

Mitoituskäyttöjännite	230 V
Mitoituskäyttöjännite	230 V
Mitoitettu toimintavirta	25 A
Mitoitettu magnetointijännite	24 V
Mitoitettu magnetointijännite	24 V
Jännitetyyppi (käyttöjännite)	AC
Magnetointijännitteen tyyppi	DC
Sulkeutuvien koskettimien lukumäärä	2
Maksimi hehkulamppukuorma	1900 W
Loistelamppukuorma maks.	950 VA
Loistelamppukuorma (tuplapiirissä) maks.	1990 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	810 VA
Liukusäädin manuaalikäyttöön	kyllä
Upotussyvyys	60 mm
Lisäyksikkömahdollisuus	kyllä
Sisältää päivä/yö -toiminnon	ei
Hurinaton	kyllä
Kotelointiluokka (IP)	IP2X

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	20
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.116
Pakkauskoko 2	12
Pakkauskoko 2 pituus (mm)	95
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus (mm)	25
Pakkauskoko 2 paino (kg)	0.125
Pakkauskoko 3	144
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	210
Pakkauskoko 3 paino (kg)	13.745
Pakkauskoko 4 (lava)	3456
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1026
Pakkauskoko 4 paino (kg)	352.88

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 0.907 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 46.9141 kg CO₂ eq.

Sertifikaatit ja dokumentit

Konfliktimineraaliraportti (CMRT)	Lataa tästä
RoHS-ilmoitus	Lataa tästä
Tuotteen ympäristöprofiili (PEP) (eng)	Lataa tästä
REACH-ilmoitus	Lataa tästä
