Kasvatamme toimintaamme meri- ja prosessiteollisuuden automaatio- ja sähköistysratkaisuisssa, ja laajennamme tuotevalikoimaamme prosessiteollisuuden anturiteknologialla. Olemme solmineet yhteistyösopimuksen meri- ja prosessiteollisuuden erikoisantureita valmistavan Analysis Ltd. kanssa.
Analysis Ltd. on perustettu vuonna 1990, ja se suunnittelee sekä valmistaa korkealaatuisia lämpötila-antureita, painelähettimiä, paine-ero -lähettimiä sekä pinnanmittausantureita prosessiteollisuuteen sekä laivaluokiteltuina meriteollisuuden laajoihin sovelluskohteisiin.
Anturien on toimittava luotettavasti äärimmäisissä olosuhteissa
Teollisuuden yleisimmät mittaustarpeet ovat lämpötila-, paine- ja pintamittaukset. Nämä tärkeät mittauksen muodostavat automaatiojärjestelmien toiminnan perustan. Toisin kuin usein muut automaatiojärjestelmän komponentit, anturit on usein asennettava kaikkein vaativimpiin kohteisiin. Asennuspaikka voi olla kiinnitys tärisevään koneeseen ja äärimmäisiin olosuhteisiin kuumuuden, paineen, kosteuden, aggressiivisen median ja räjähdysalttiin ympäristön vallitessa. Asennustilat ovat usein ahtaita, mikä tekee huollosta vaikeaa ja korostaa anturin pitkäaikaisen ja luotettavan toiminnan merkitystä.
Anturin antamaan tietoon on voitava luottaa koko sen elinkaaren ajan. Vain tarkka ja luotettava mittaus mahdollistaa prosessin turvallisen ja optimaalisen ohjauksen. Jos tieto vääristyy, kaikki siihen perustuva päätöksenteko ja automaatio ajautuvat harhaan, mikä näkyy kustannuksina, laadun heikkenemisenä, turvallisuusriskien kasvuna, päästöjen hallinnan ja tehokkuuden laskuna.
Anturin tuottama mittaustieto ratkaisee lopulta, kuinka turvallisesti ja tehokkaasti prosessi toimii – ja onnistuuko tuotanto.
Kestävä ja huoltovapaa rakenne – suunniteltu vaativiin olosuhteisiin
Anturit on suunniteltu ilman hitsaussaumoja ja ovat saatavana epoksitäytteisinä – täysin öljyttöminä ja ilman O-renkaita. Yksiosainen rakenne tekee niistä poikkeuksellisen luotettavia ja tiiviitä. Tämä rakenne kestää niin mekaanisia iskuja kuin voimakastakin lämpökuormitusta – täydellinen valinta, kun toimintavarmuus on kriittistä.
Saatavana myös erikoisteräksisinä:
- AISI 316 – korroosionkestävä ruostumaton teräs meri- ja ulkokäyttöön
- Inconel 718 – kestää äärimmäistä kuumuutta ja painetta
- Hastelloy C-276 – poikkeuksellinen kemiallinen kestävyys happoja ja aggressiivisia aineita vastaan.
Hyväksytty merikäyttöön – luokituslaitoksen vahvistama (LR)
Anturit on hyväksytty laivaluokituslaitoksen toimesta, mikä mahdollistaa niiden käytön laivoissa, offshore-laitteistoissa ja meriteollisuuden järjestelmissä, joissa luokitusvaatimukset ovat pakollisia.
Laivaluokitusten lisäksi antureita löytyy tarvittaessa hyväksyttynä räjähdysvaarallisten tilojen kaikkien vaativimpiinkin kohteisiin ja tilaluokkiin.
ATEX ja IECEx sertifioitu Zone 0 ja Zone 20 / Category 1
- Hyväksytty käytettäväksi räjähdysvaarallisissa ympäristöissä maailmanlaajuisesti
- Zone 0 ja Zone 20 ovat äärimmäisimmät ja vaarallisimmat luokat, eli laite toimii jatkuvasti räjähdysvaarallisessa ympäristössä
- Category 1: Laitteet on suunniteltu käyttöön jatkuvassa räjähdysvaarassa (Zone 0 tai 20).
Anturien sovellusalueita ovat muun muassa:
Meriteollisuus
- Pää- ja apumoottoreiden lämpötila- ja painemittaukset
- Pakokaasumittaukset, ahtimet, savukaasujen käsittelylaitteet
- Turbojen lämpötila- ja painemittaukset
- Vaihteistojen ja alennusvaihteiden lämpötila- ja painemittaukset
- Säiliömittaukset, pinnankorkeusmittaukset, painolastijärjestelmät
- Tulvimisen valvonta (runkovaurio, tiivistevuoto, venttiilivika…)
- Ilmanpainemittaukset
- Energianhallinta ja dekarbonisaatio
Teollisuus
- Terästeollisuus
- Elintarviketeollisuus
- Energialaitokset
- Prosessiteollisuus (kemia, paperi ja sellu)
- Kryogeeniset (matalan lämpötila-alueen <-150° C) sovellukset
- Öljy- ja kaasuteollisuus: porauskalusto, venttiilit, tiivisteet
- Räjähdysvaaralliset tilat, joissa esiintyy korkeita lämpötiloja tai paineita
- Veden- ja jäteveden käsittely
Puolustusteollisuus
- Torpedot (mekaaniset painemittaukset)
- Laukausualustat (painemittaukset)
- Merivoimien alukset
- Sukellusveneet (rungonpaine)
- Taisteluajoneuvot
- Droonit
Vetysovellukset
- Paineensäätö ja paineenalennusten mittaukset
- Säiliöventtiilin anturit
- Vedynjakelujärjestelmien mittaukset
Erikoissovellukset
- Yhdistelmäanturit (kuten lämpötila ja paine)
- Kallistusmittaukset
- Gyroskoopit
- Kiihtyvyysanturit
- Maantieteellisen pohjoissuunnan tunnistus (kun GPS ei käytössä)

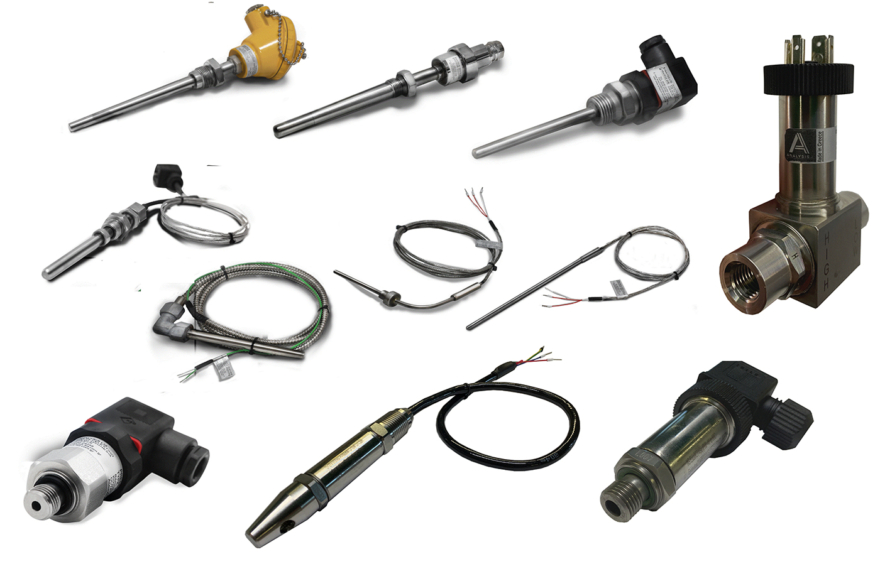

Esimerkkejä Analysis Ltd. valmistamista antureista

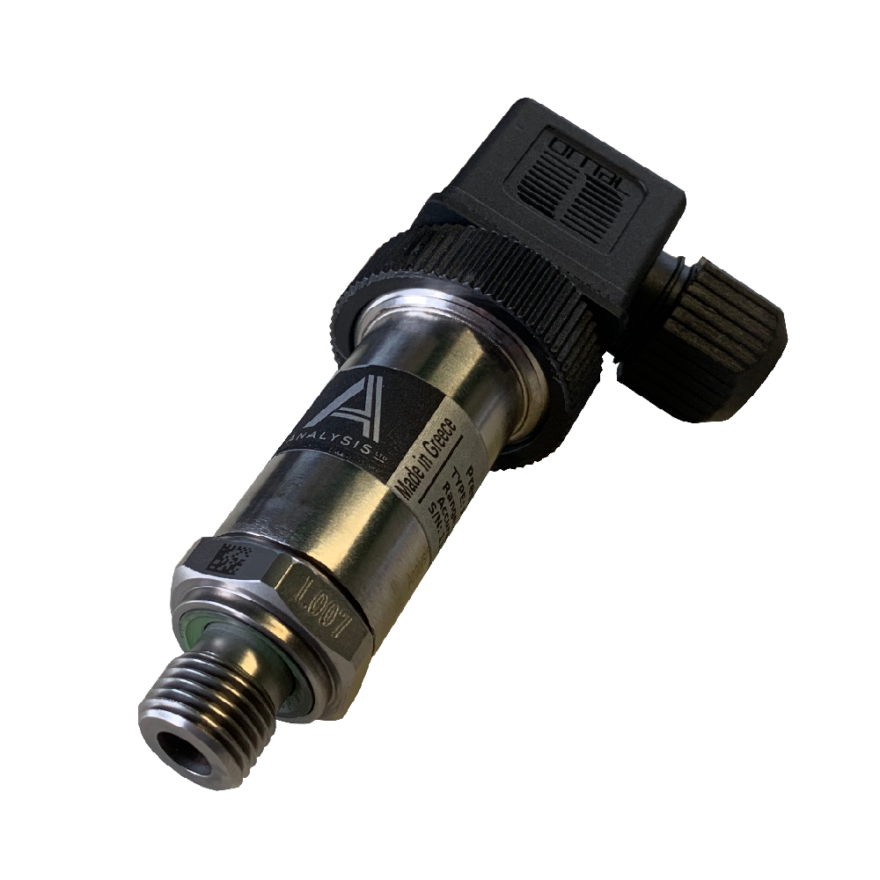

PTEX1 yhdistelmä paine- ja lämpötila-anturi EX- ja laivahyväksynnöin
Anturin käyttökohteita ovat muun muassa meri- ja teollisuussovellukset, pakokaasumittaukset, savukaasujen puhdistusjärjestelmät, ahtopainemittaukset, ilmanpaine, öljy ja kaasu, polttoainesäiliö, nesteytetty kaasujen sovellukset, vetysovellukset, painesäiliöt, hydraulijärjestelmät, pneumaattiset järjestelmät ja pumput.
Anturin ominaisuudet:
- Mittausalueet -1 –9 bar, 0–600 bar (muut pyynnöstä)
- Tarkkuus (epälineaarisuus) ≤ 0,5 % alueesta
- Käyttölämpötila -40 °C … 80 °C
- Syöttöjännite 11–28 VDC lähtö 4–20 mA
- Prosessiliitäntä G1/4”, G1/2”, NPT1/2”, NPT1/4, 7/16-20UNF, F250C …
- IP-suojausluokat: IP66 liitinversion, IP68 / 3bar kaapeliversio
- Pyynnöstä saatavilla kahden painepisteen testisertifikaatti
- Materiaalit: ruostumaton teräs (AISI316, Inconel 718, Hastelloy C276, muut pyynnöstä)
- Suunniteltu vaativiin olosuhteisiin
- Yli 100 miljoonaa täyttä paineen nousu–lasku -sykliä
- ATEX- ja IECEx-sertifioitu käytettäväksi Zone 0 (kaasut) ja Zone 20 (pölyt) -alueilla, Category 1 -luokituksella
- Laivaluokitus: Lloyd’s Register -tyyppihyväksyntä ympäristöluokkiin ENV2, ENV3 ja ENV4.

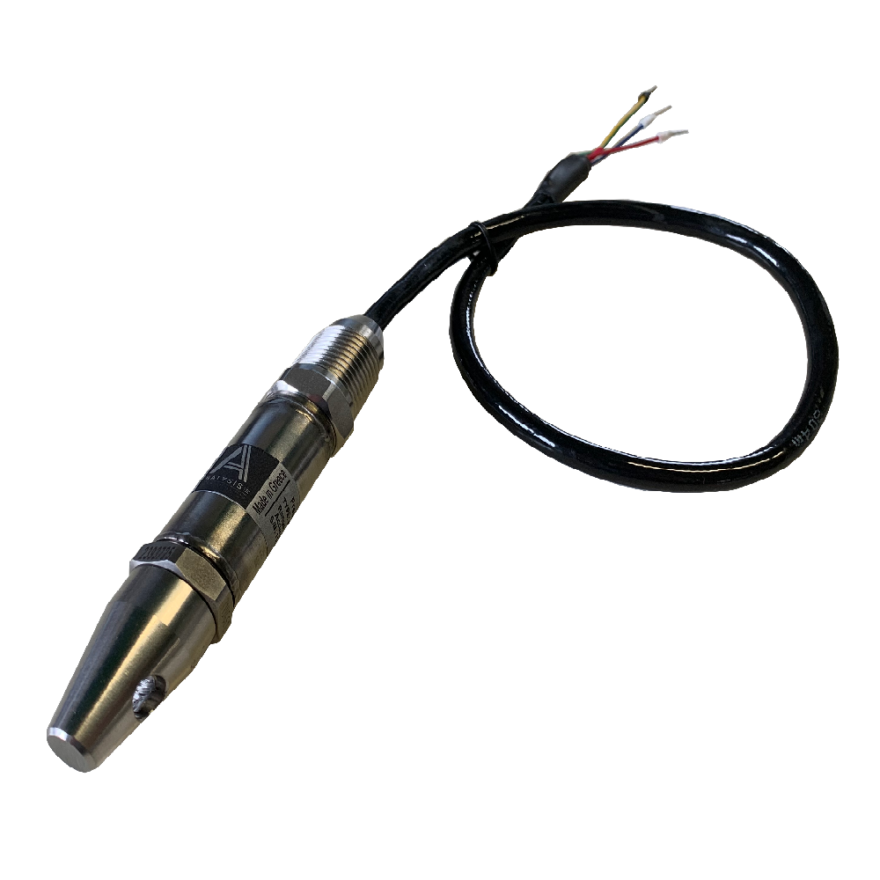

PTEX1 hydrostaattisen paineen mittaukseen EX- ja laivahyväksynnöin
Anturin käyttökohteita ovat esimerkiksi meri- ja teollisuussovellukset, öljy- ja kaasulaitokset, polttoainesäiliöt, painolastivesijärjestelmät, nesteytettyjen kaasujen sovellukset LNG, LPG, LBG…, vetysovellukset, voitelu- ja hydrauliikkaöljy, jäähdytysvesi- ja jäähdytyslaitokset, teollisuuden pumput ja säiliöt.
Anturin ominaisuudet:
- Mittausalueet: -1 – 1 bar ja 0 – 5 (muut pyynnöstä)
- Tarkkuus (epälineaarisuus) ≤ 0,5 % alueesta
- Käyttölämpötila -40°C … 70 °C
- Kaikki nesteeseen kosketuksissa olevat osat AISI 316 -haponkestävää terästä (muut materiaalit Inconel 718 sekä Hastelloy C276 optiona)
- Kaapeli vaippamateriaalit: PUR tai FEP
- Prosessiliitäntä G1/4”, G1/2”, NPT1/2”, NPT1/4,
- IP-suojausluokka IP68 / 3bar
- Syöttöjännite 11 – 28 VDC
- Ulostulo 4 – 20 mA
- Vakioprosessiliitännät: G1/4”, G1/2″, NPT1/2″, NPT1/4, 7/16-20UNF, F250C…
- Yksiosainen rakenne
- Suunniteltu ankariin ympäristöihin
- Yli 100 miljoonaa täyttä paineen nousu–lasku -sykliä
- ATEX- ja IECEx-sertifioitu käytettäväksi Zone 0 (kaasut) ja Zone 20 (pölyt) -alueilla, Category 1 -luokituksella
- Laivaluokitus: Lloyd’s Register -tyyppihyväksyntä ympäristöluokkiin ENV2, ENV3 ja ENV4.

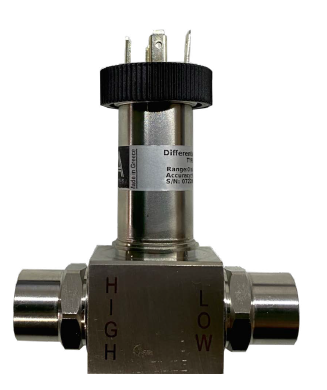

PT2-DF paine-eroanturi EX- ja laivahyväksynnöin
Anturien käyttökohteita ovat meri- ja teollisuussovellukset, pakokaasumittaukset, savukaasujen puhdistusjärjestelmät, suodattimien ja puhdistimien valvonta, polttoainesuodattimet, öljy- ja kaasulaitokset, voitelu- ja hydrauliikkaöljyjärjestelmät, pneumaattiset järjestelmät, jäähdytysvesi- ja jäähdytyslaitokset, teollisuuden pumput ja säiliöt.
Anturin ominaisuudet:
- Mittausalueet: 70mbar…25bar
- Ylipaine 2xFS paine-erosta, negatiiviset painealueet ei sallittuja, muut alueet kysyttäessä
- Tarkkuus (epälineaarisuus) ≤ 0,2 % alueesta
- Käyttölämpötila: -40 °C … +85 °C liitinversio, -40 °C … +70 °C liitinversio
- Materiaalit: ruostumaton teräs (AISI316, Inconel 718, Hastelloy C276, muut pyynnöstä)
- Prosessiliitäntä G1/4”, NPT1/4 (muut kysyttäessä)
- IP-suojausluokka IP66
- Syöttöjännite 11 – 28 VDC
- Ulostulo 4 – 20 mA
- Yksiosainen rakenne
- Suunniteltu ankariin ympäristöihin
- Yli 100 miljoonaa täyttä paineen nousu–lasku -sykliä
- ATEX- ja IECEx-sertifioitu käytettäväksi Zone 0 (kaasut) ja Zone 20 (pölyt) -alueilla, Category 1 -luokituksella

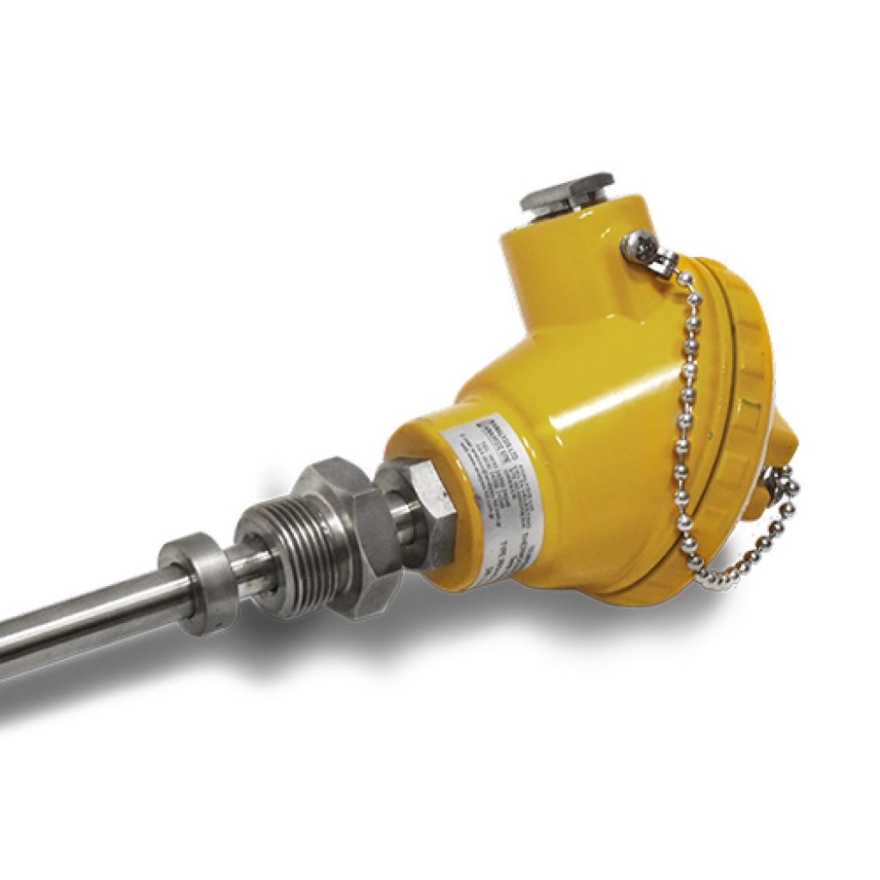

PRTH lämpötila-anturi EX- ja laivahyväksynnöin
Anturin käyttökohteet ovat meri- ja teollisuussovellukset, moottoriöljyn ja jäähdytysnesteen lämpötilan seuranta, polttoaineiden lämpötilamittaukset, pakokaasumittaukset, savukaasujen puhdistusjärjestelmät, höyry- ja lämpövesijärjestelmät, jäähdytysvesi- ja jäähdytyslaitokset, lämmönvaihtimet, reaktoreiden ja putkistojen lämpötilan valvonta, metalli- ja kemianteollisuus.
Anturin ominaisuudet:
- Mittausalueet: -50 °C … +800 °C
- Mittaus PT100 tai PT1000 Class B DIN EN 60751
- Tarkkuus (epälineaarisuus) ≤ 0,2 % alueesta
- Maksimi käyttölämpötila +90 °C
- Suojaputken materiaali: ruostumaton teräs AISI 304 tai AISI 316 (haponkestävä)
- Prosessiliitäntä G3/4”, G1/2”, M24x1.5, G3/4”, G1/2”, M24x1.5 (muut kysyttäessä)
- IP-suojausluokka IP54 kaapeliläpiviennillä
- Saatavilla vaihdettavalla mittauselementillä, mittauselementin vaihto on helppoa myös laitteen ollessa käytössä
- Laivaluokitus: Lloyd’s Register -tyyppihyväksyntä ympäristöluokkiin ENV2, ENV3 ja ENV4.

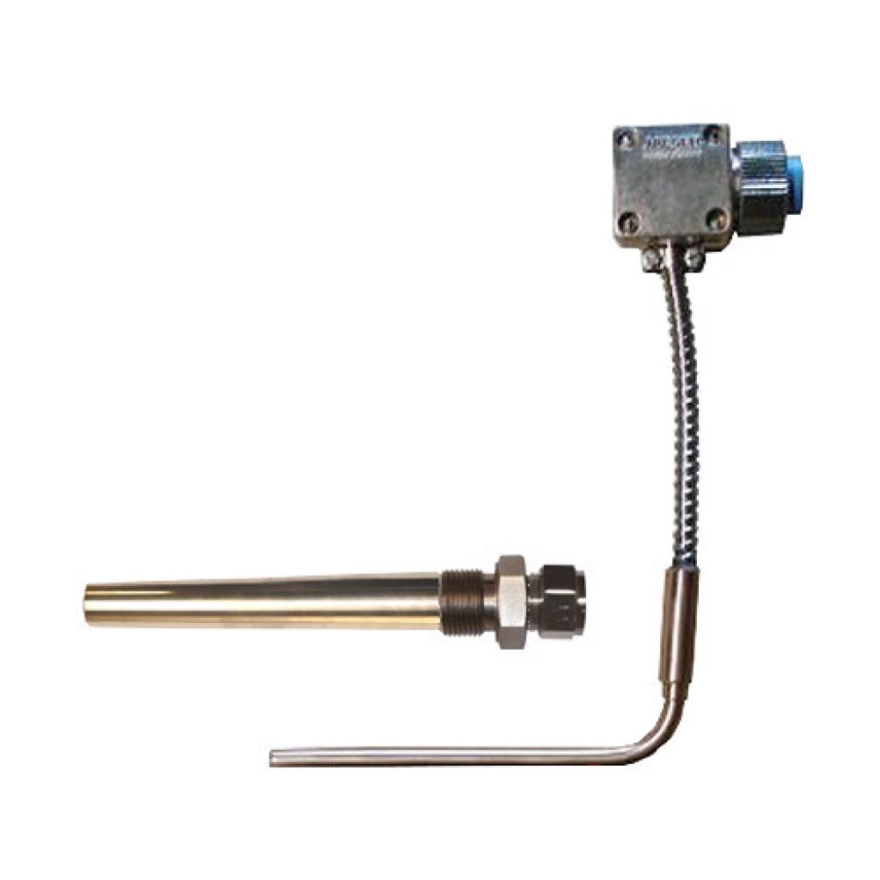

ET591 lämpötila-anturi ”heavy duty” -sovelluksiin
Anturin käyttökohteita ovat vaativat korkean lämpötilan meri- ja teollisuussovellukset, moottoriöljyn ja jäähdytysnesteen lämpötilan seuranta, polttoaineiden lämpötilamittaukset, pakokaasumittaukset, savukaasujen puhdistusjärjestelmät, höyry- ja lämpövesijärjestelmät, jäähdytysvesi- ja jäähdytyslaitokset, lämmönvaihtimet, reaktoreiden ja putkistojen lämpötilan valvonta, metalli- ja kemianteollisuus.
Anturin ominaisuudet:
- Heavy duty -lämpötila-anturi mineraalieristeisellä kaapelilla
- Mittausalueet: 0 °C … +800 °C
- Kartiomallinen suojaputki porauksella
- Maksimi käyttölämpötila +80 °C
- Suojaputken materiaali ruostumaton terästä
- Prosessiliitäntä M18x1.5 (muut kysyttäessä)
- Laivaluokitus: Lloyd’s Register -tyyppihyväksyntä ympäristöluokkiin ENV2, ENV3 ja ENV4.

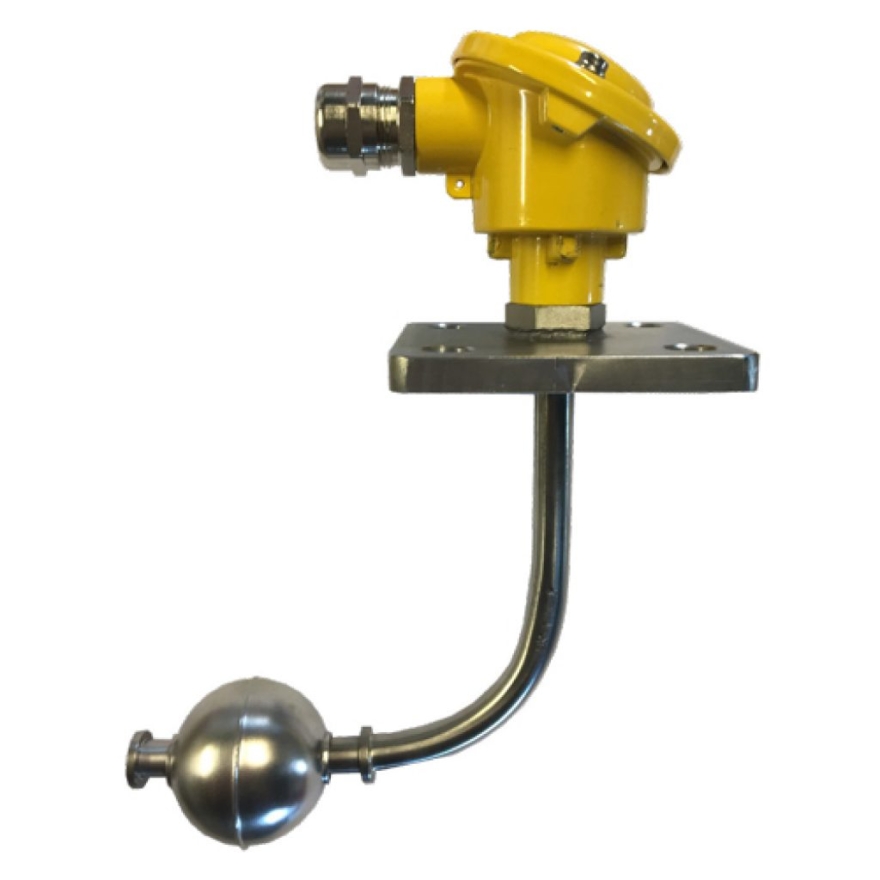

FL1 pinnankorkeusanturi
Anturi soveltuu teollisiin ympäristöihin veden, öljyn ja kemikaalien pintarajamittauksiin. Painelastivesijärjestelmät, säiliömittaukset nesteille, polttoaineille ja kemikaaleille, tulvimisen valvonta, vuotomittaukset ja ylitäytön esto.
Anturin ominaisuudet:
- Mittausalueet: saatavana useilla eri mittapituuksilla
- Käyttölämpötila: -30 … +80 °C
- Materiaalit: Kelluke AISI316, Laippa AISI304 tai AISI316
- Laippamallit: DIN2526 PN16 DN25 tai JIS-standardin mukainen, 10 bar DN40 (muut kysyttäessä).
Anturit saatavilla myös räätälöitynä
Anturit ovat saatavana myös räätälöidysti juuri teille tehtynä sovellustanne varten – kysy ratkaisua asiantuntijoiltamme!
